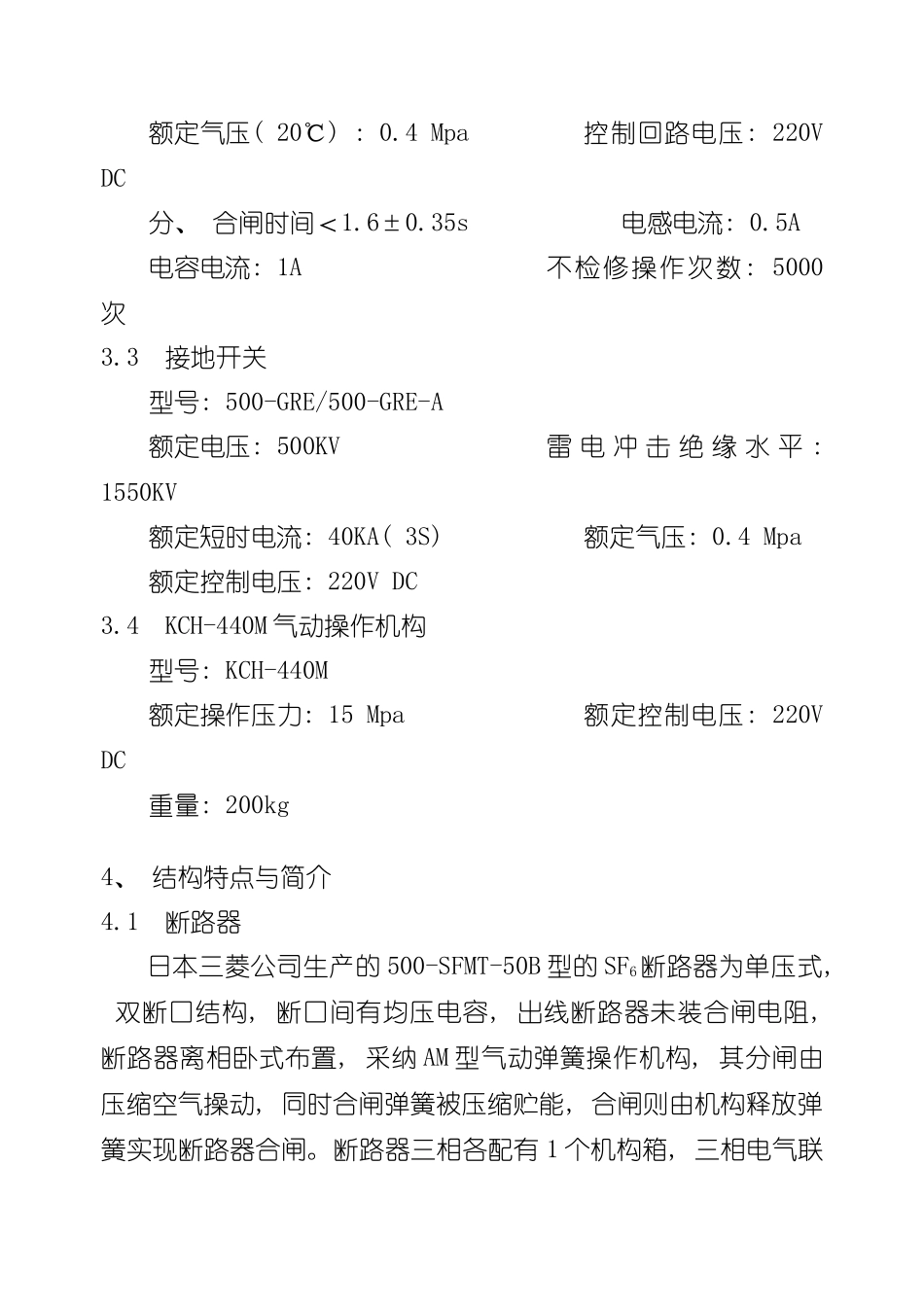

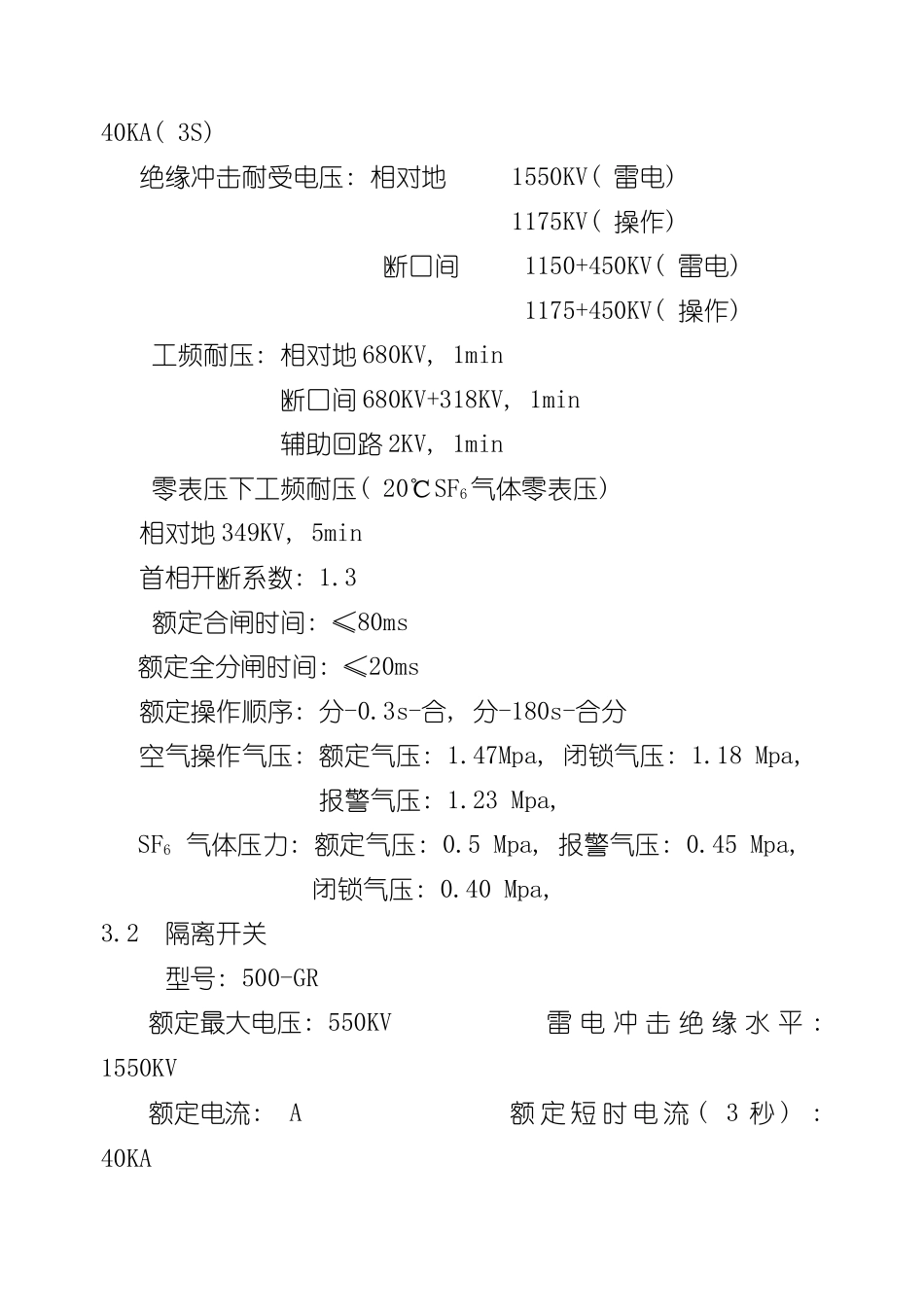

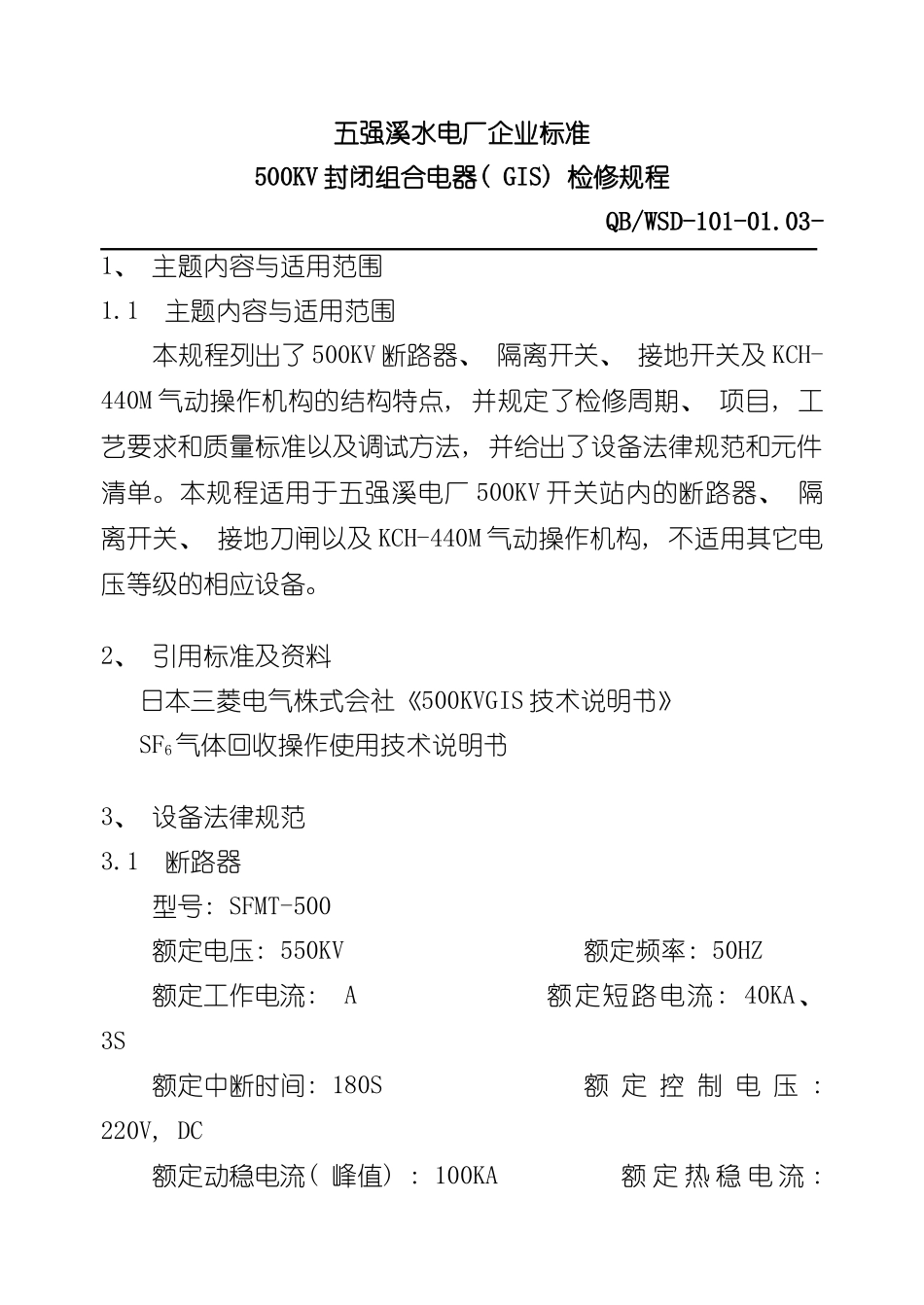

五强溪水电厂企业标准500KV 封闭组合电器( GIS) 检修规程 QB/WSD-101-01.03-1、 主题内容与适用范围1.1 主题内容与适用范围 本规程列出了 500KV 断路器、 隔离开关、 接地开关及 KCH-440M 气动操作机构的结构特点, 并规定了检修周期、 项目, 工艺要求和质量标准以及调试方法, 并给出了设备法律规范和元件清单。本规程适用于五强溪电厂 500KV 开关站内的断路器、 隔离开关、 接地刀闸以及 KCH-440M 气动操作机构, 不适用其它电压等级的相应设备。2、 引用标准及资料 日本三菱电气株式会社《500KVGIS 技术说明书》 SF6气体回收操作使用技术说明书3、 设备法律规范3.1 断路器 型号: SFMT-500 额定电压: 550KV额定频率: 50HZ 额定工作电流: A额定短路电流: 40KA、 3S 额定中断时间: 180S额 定 控 制 电 压 : 220V, DC 额定动稳电流( 峰值) : 100KA额 定 热 稳 电 流 : 40KA( 3S) 绝缘冲击耐受电压: 相对地 1550KV( 雷电) 1175KV( 操作) 断口间 1150+450KV( 雷电) 1175+450KV( 操作) 工频耐压: 相对地 680KV, 1min 断口间 680KV+318KV, 1min 辅助回路 2KV, 1min 零表压下工频耐压( 20℃SF6气体零表压) 相对地 349KV, 5min首相开断系数: 1.3 额定合闸时间: ≤80ms额定全分闸时间: ≤20ms额定操作顺序: 分-0.3s-合, 分-180s-合分空气操作气压: 额定气压: 1.47Mpa, 闭锁气压: 1.18 Mpa, 报警气压: 1.23 Mpa, SF6 气体压力: 额定气压: 0.5 Mpa, 报警气压: 0.45 Mpa, 闭锁气压: 0.40 Mpa, 3.2 隔离开关 型号: 500-GR额定最大电压: 550KV雷 电 冲 击 绝 缘 水 平 : 1550KV额定电流: A额 定 短 时 电 流 ( 3 秒 ) : 40KA额定气压( 20℃) : 0.4 Mpa控制回路电压: 220V DC分、 合闸时间＜1.6±0.35s电感电流: 0.5A电容电流: 1A不检修操作次数: 5000次3.3 接地开关型号: 500-GRE/500-GRE-A额定电压: 500KV雷 电 冲 击 绝 缘 水 平 : 1550KV额定短时电流: 40KA( 3S) 额定气压: 0.4 Mpa额定控制电压: 220V DC3.4 KCH-440M 气动操作机构型号: KCH-440M额定操作压力: 15 Mpa额定控制电压: 220V DC重量: 200kg4、 结构特点与简介4.1 断路器 日本三菱公司生产的 500-SFMT-50B 型的 SF6断路器为单压式, 双断口结构, 断口间有均压电容, 出线断路器未装合闸电阻, 断路器离相...
