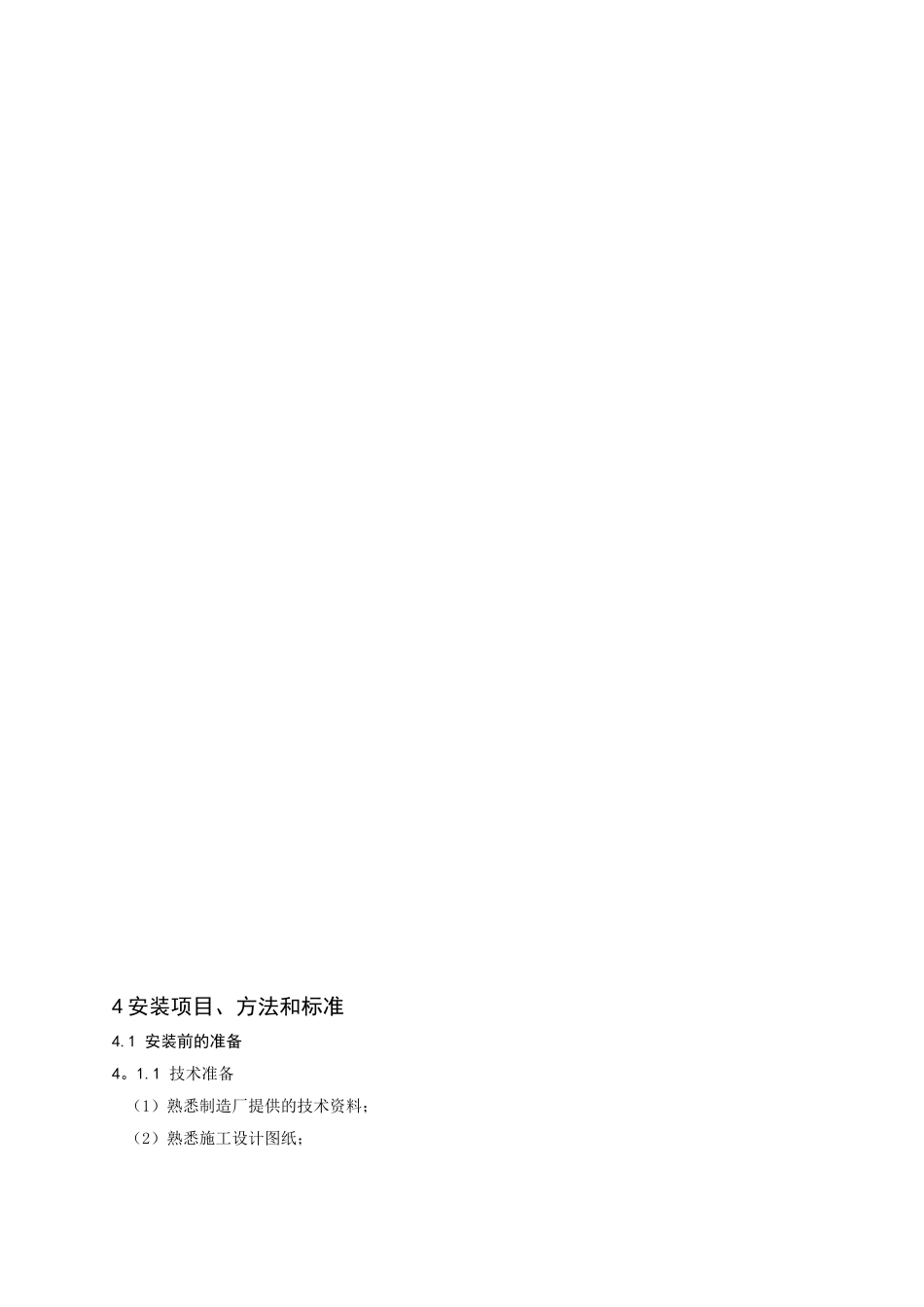

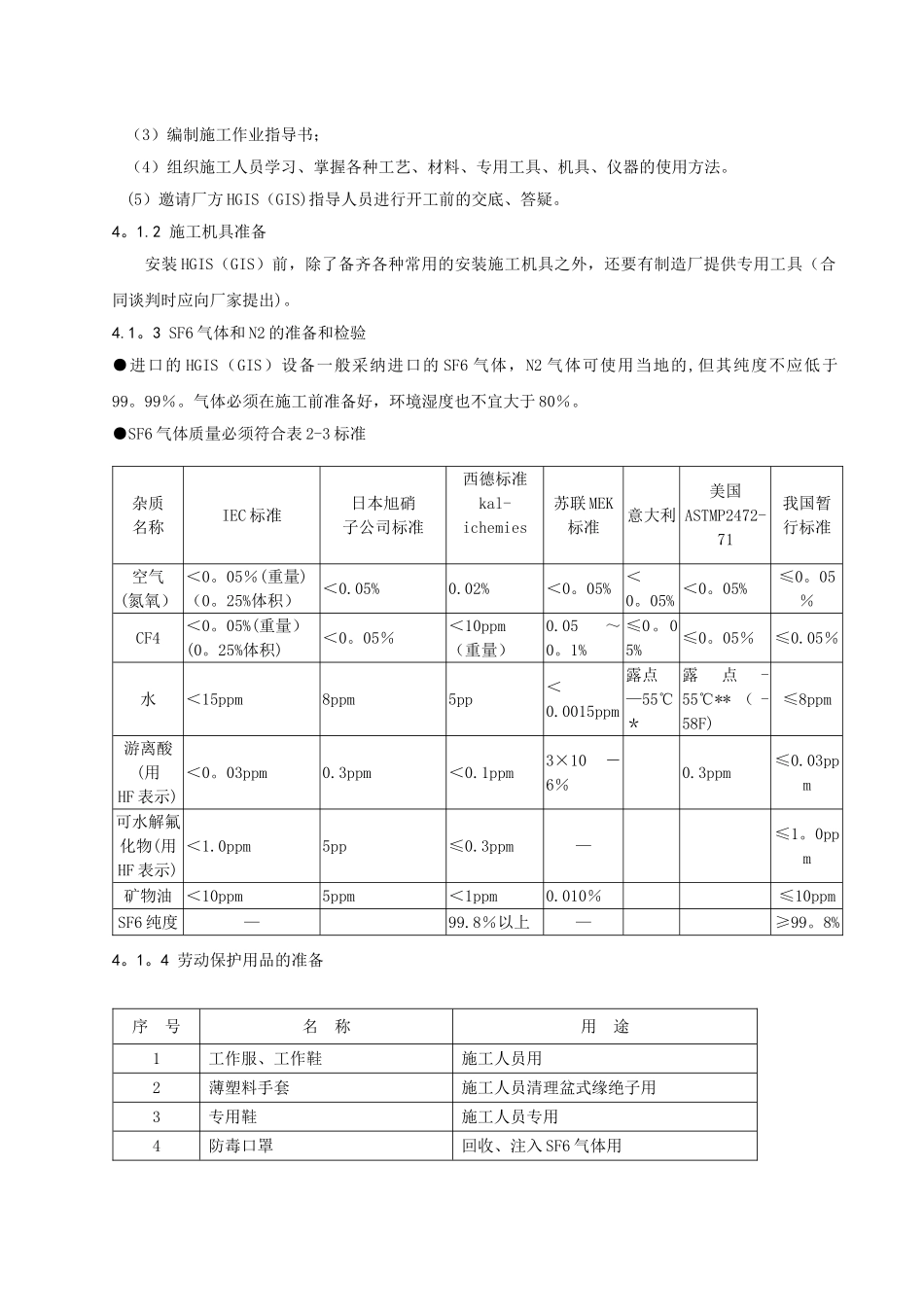

附件:500kV 变电站 HGIS（GIS)安装方案1 总则HGIS(GIS）组合设备由断路器、隔离开关、接地（快速）开关、互感器、避雷器、母线(单相或三相）、连接管或其它过渡元件（电缆接线盒、出线套管、与变压器的连接结构）等多种高压电器组合而成的成套装置，它的基本结构是以金属筒为外壳，将上述高压电器和绝缘件封闭在金属筒内部并充入一定压力的 SF6 气体作为绝缘和灭弧介质。根据电气主接线的要求，可以选用上述电器通过适当的连接方式以组成所需的 HGIS（GIS）。HGIS（GIS）有单相筒式和三相共筒式两种。1.1 编制目的为正确对 HGIS(GIS）的现场组装、安装时采纳必要的措施及正确的安装方法,特编制本文件。1。2 适用范围本文件适用于 110--500kV 变电站， HGIS（GIS)的现场组装及安装。1。3 编制依据1.3。1 国颁《电气装置安装工程电气设备交接试验标准》（GB50150-91)1.3。2 《电气装置安装工程质量检验及评定规程》（DL/T 5161.1—5161。17—2025)1.3。3 制造厂规定的现场安装规定、试验项目和标准.1.3。4 合同规定的试验项目及标准.2 进行安装应具备的条件2.1 主要设备或相关附件已经开箱检查,应完好无损，到货设备与技术合同要求相符。2。2 除了备齐各种常用的安装工器具之外,还要有制造厂提供专用工具2。3 能满足试验的要求。2.4 现场的环境卫生、安全及消防措施已具备施工作业条件.3 安装流程 HGIS（GIS）安装流程图抽真空与初充气密度计核验密度计与防燥筒的安装地王 莉脚螺栓紧固更换吸附剂充 SF6 气体至最终压力检 漏元件现场测试SF6 气体含水量测试高压耐压试验PT 与避雷器安装主变套管连接清理外壳与补漆验 收出线套管吊装接地线安装断路器就位元件拼装施工准备验收土建砼基础基础划线试运行就地控制柜安装就地控制柜安装本体电缆敷设二次线连接控制回路的检查与调度试操作4 安装项目、方法和标准4.1 安装前的准备4。1.1 技术准备（1）熟悉制造厂提供的技术资料；（2）熟悉施工设计图纸；（3）编制施工作业指导书；（4）组织施工人员学习、掌握各种工艺、材料、专用工具、机具、仪器的使用方法。(5）邀请厂方 HGIS（GIS)指导人员进行开工前的交底、答疑。4。1.2 施工机具准备安装 HGIS（GIS）前，除了备齐各种常用的安装施工机具之外，还要有制造厂提供专用工具（合同谈判时应向厂家提出)。4.1。3 SF6 气体和 N2 的准备和检验●进口的 HGIS（GIS）设备一般采纳进口的 SF6 气体，N2 气体可使...
