AUTOCAD上机实验指导书样本

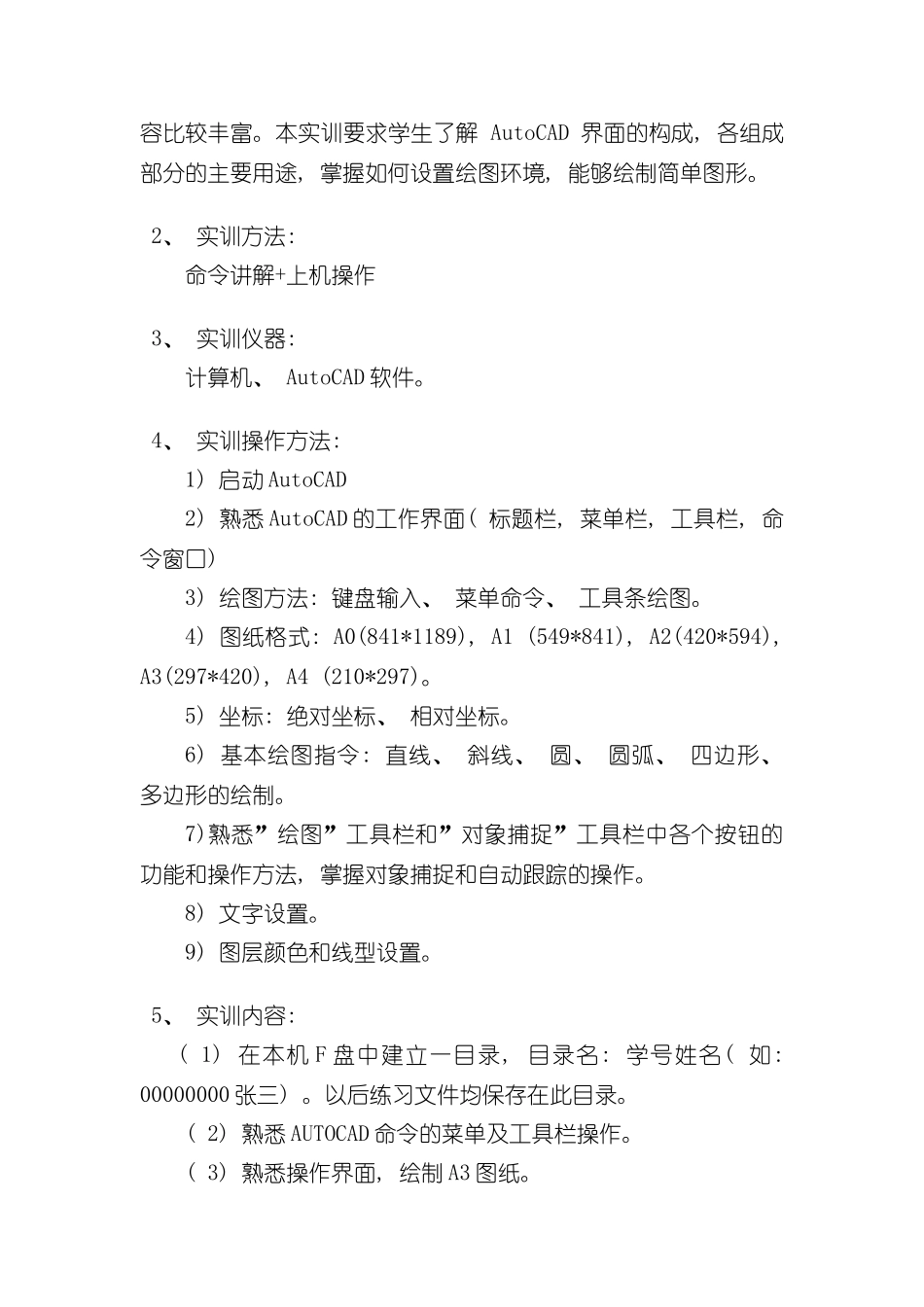

AUTOCAD 制图实训上机实训指导书一、 实训内容( 全部要求上机完成) 实训一、 AutoCAD 图形文件基本操作实训二、 图形编辑实训三、 文本的标注与电气控制电路图的绘制实训四、 专业图形练习实训五、 综合实训注: ( 1) 依照学生对实训的准备情况和实训的效果, 以及实训报告的填写情况, 进行实训成绩的评定。( 2) 每个实训都必须合格, 才能算实训总成绩都合格。二、 实训教学要求本门课程建立在学生对计算机知识有一定认识基础上, 要求学生了解 AutoCAD 软件, 熟练掌握 AutoCAD 的基本命令, 能够用该软件完成中等复杂程度的机械与电气工程图, 熟悉常见图形文件格式。因此, 在理论教学的同时, 需要配合相应的实训来巩固讲课內容, 使学生更好地理解和运用所学知识, 达到良好的教学较果。三、 实训管理方面的要求: 1.注意安全, 遵守学校规定的上机实训纪律, 爱护计算机房设施。2．每个实训都必须达到合格成绩, 实训总成绩才算合格。 3．上机按学号入座, 上机完毕请整理自己的座位并关闭微机。实训一: AutoCAD 界面操作技巧、 图形文件基本操作( 6 课时) 1、 实训目的: 掌握 AutoCAD 界面熟悉和基本操作。AutoCAD 的操作界面内容比较丰富。本实训要求学生了解 AutoCAD 界面的构成, 各组成部分的主要用途, 掌握如何设置绘图环境, 能够绘制简单图形。2、 实训方法: 命令讲解+上机操作3、 实训仪器: 计算机、 AutoCAD 软件。4、 实训操作方法: 1) 启动 AutoCAD2) 熟悉 AutoCAD 的工作界面( 标题栏, 菜单栏, 工具栏, 命令窗口) 3) 绘图方法: 键盘输入、 菜单命令、 工具条绘图。4) 图纸格式: A0(841*1189), A1 (549*841), A2(420*594), A3(297*420), A4 (210*297)。5) 坐标: 绝对坐标、 相对坐标。6) 基本绘图指令: 直线、 斜线、 圆、 圆弧、 四边形、 多边形的绘制。7)熟悉”绘图”工具栏和”对象捕捉”工具栏中各个按钮的功能和操作方法, 掌握对象捕捉和自动跟踪的操作。8) 文字设置。9) 图层颜色和线型设置。5、 实训内容: ( 1) 在本机 F 盘中建立一目录, 目录名: 学号姓名( 如: 00000000 张三) 。以后练习文件均保存在此目录。 ( 2) 熟悉 AUTOCAD 命令的菜单及工具栏操作。 ( 3) 熟悉操作界面, 绘制 A3 图纸。标题栏如图 2 格式所示。( 3) 图层要求如图表 1 所示。 表 1图层图层名颜色线形线宽备注1粗实线白色实线0.7...
