AutoCAD上机练习六偏移

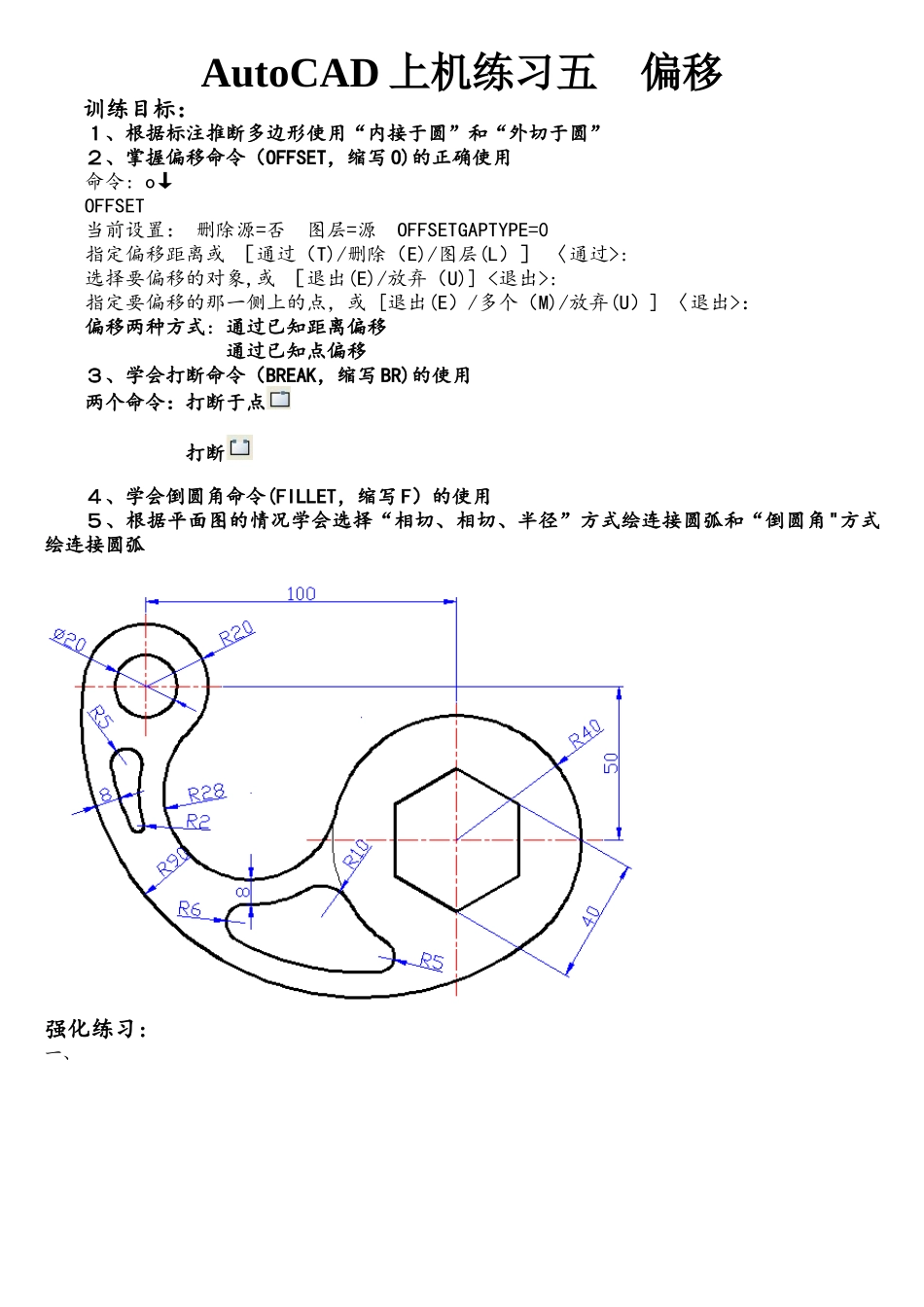

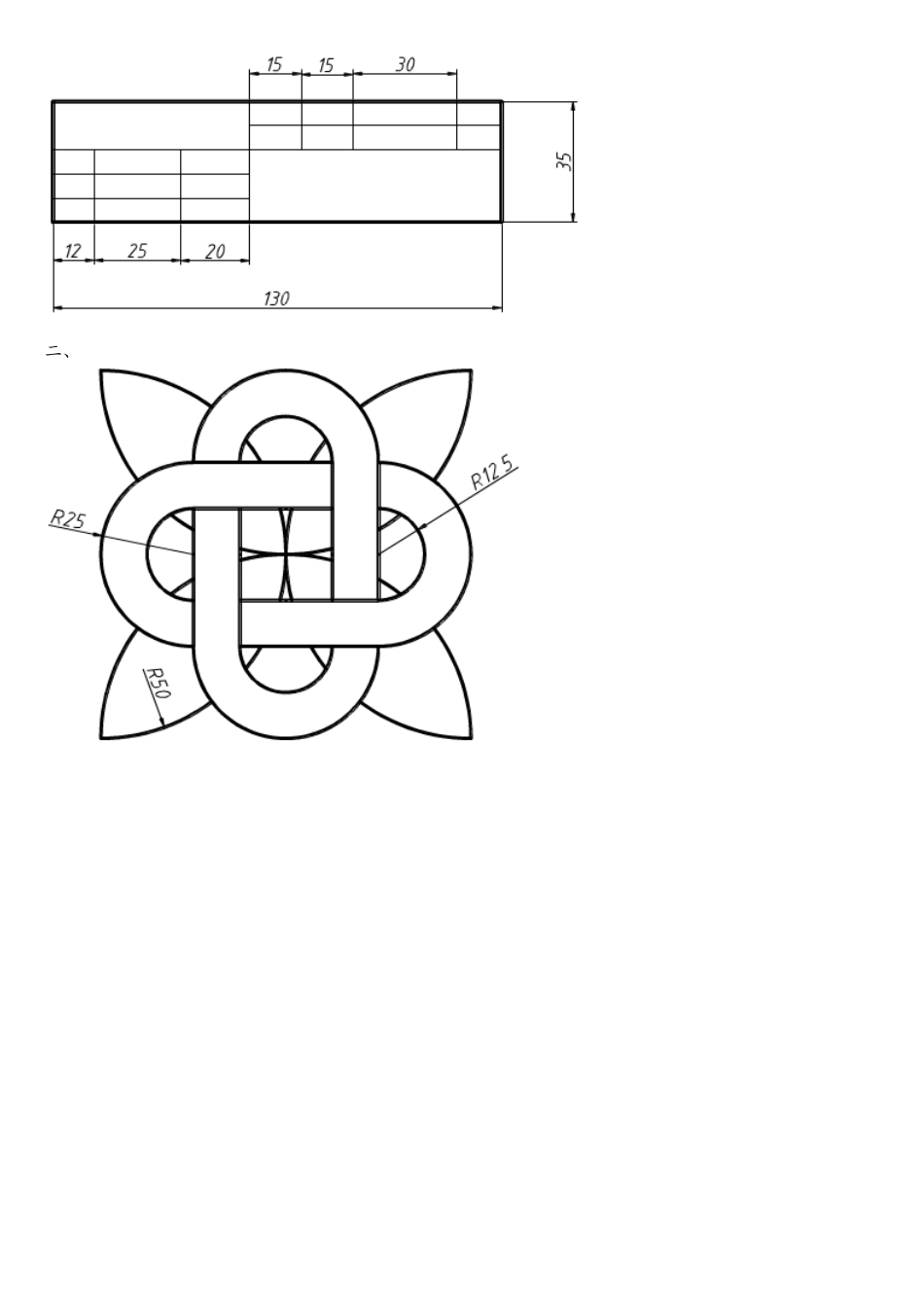

AutoCAD 上机练习五 偏移 训练目标：１、根据标注推断多边形使用“内接于圆”和“外切于圆”２、掌握偏移命令（OFFSET，缩写 O)的正确使用命令: o↓OFFSET当前设置： 删除源=否 图层=源 OFFSETGAPTYPE=0指定偏移距离或 ［通过（T)/删除（E)/图层(L）］ 〈通过>: 选择要偏移的对象,或 ［退出(E)/放弃（U)] <退出>:指定要偏移的那一侧上的点，或 [退出(E）/多个（M)/放弃(U）] 〈退出>：偏移两种方式：通过已知距离偏移 通过已知点偏移３、学会打断命令（BREAK，缩写 BR)的使用两个命令：打断于点 打断４、学会倒圆角命令(FILLET，缩写 F）的使用５、根据平面图的情况学会选择“相切、相切、半径”方式绘连接圆弧和“倒圆角"方式绘连接圆弧强化练习:一、二、
