CD4511八路数显抢答器使用原理

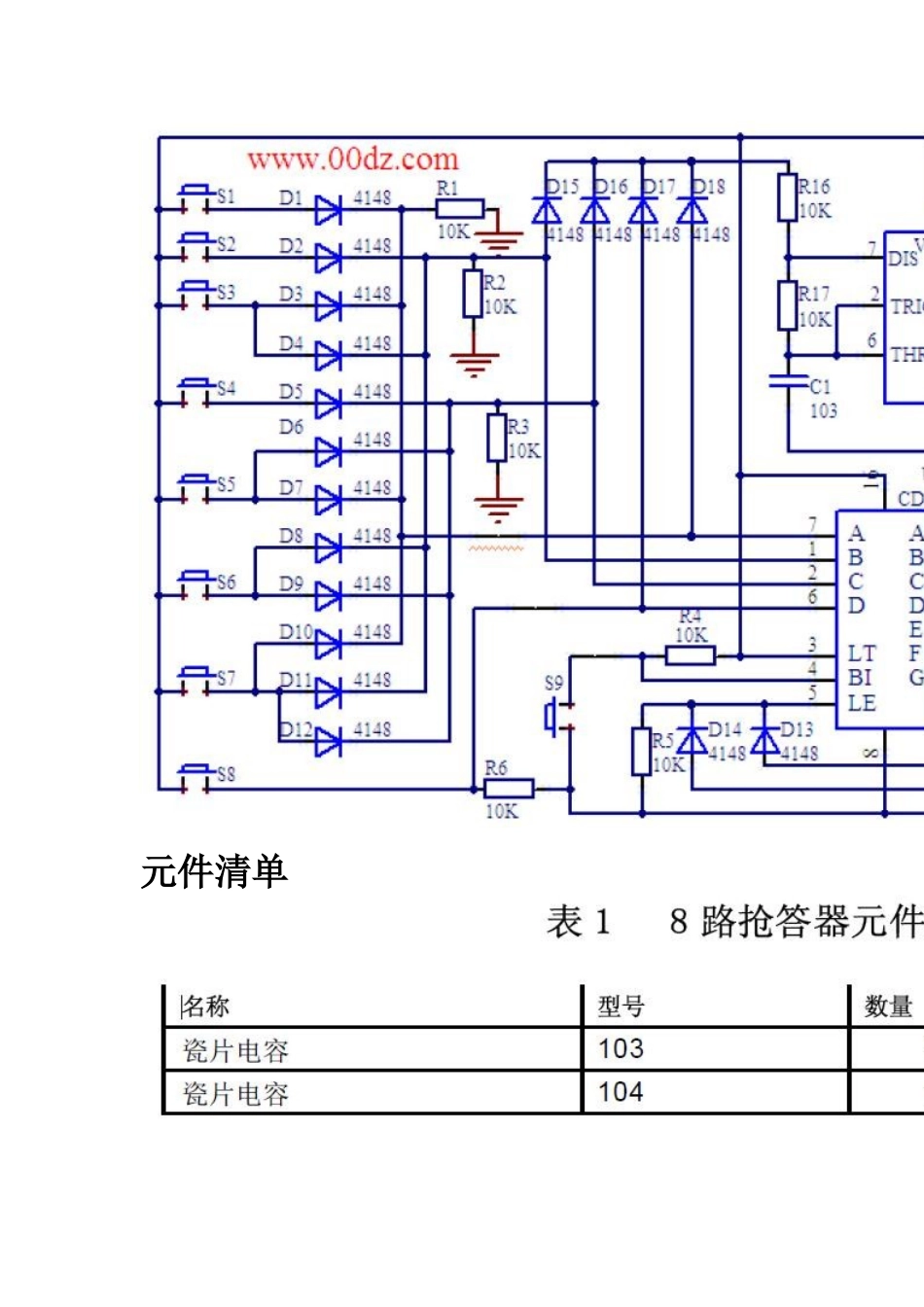

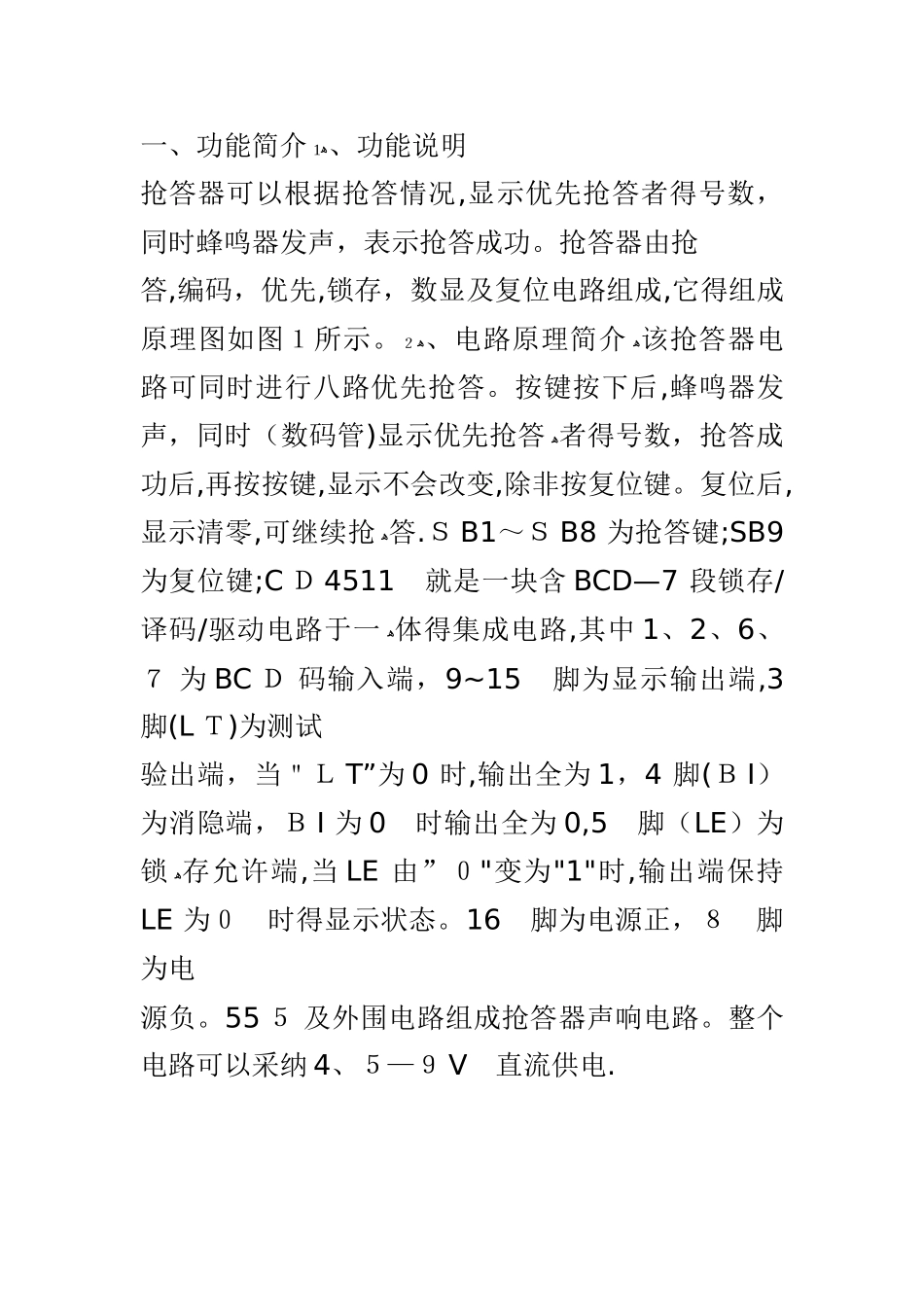

一、功能简介ﻫ1、功能说明抢答器可以根据抢答情况,显示优先抢答者得号数，同时蜂鸣器发声，表示抢答成功。抢答器由抢答,编码，优先,锁存，数显及复位电路组成,它得组成原理图如图１所示。ﻫ２、电路原理简介ﻫ该抢答器电路可同时进行八路优先抢答。按键按下后,蜂鸣器发声，同时（数码管)显示优先抢答ﻫ者得号数，抢答成功后,再按按键,显示不会改变,除非按复位键。复位后,显示清零,可继续抢ﻫ答.Ｓ B1～Ｓ B8 为抢答键;SB9 为复位键;C Ｄ 4511 就是一块含 BCD—7 段锁存/译码/驱动电路于一ﻫ体得集成电路,其中 1、2、6、７ 为 BC Ｄ 码输入端，9~15 脚为显示输出端,3 脚(L Ｔ)为测试验出端，当＂Ｌ T”为 0 时,输出全为 1，4 脚(Ｂ I）为消隐端，Ｂ I 为 0 时输出全为 0,5 脚（LE）为锁ﻫ存允许端,当 LE 由”０"变为"1"时,输出端保持LE 为０ 时得显示状态。16 脚为电源正，８ 脚为电源负。55 ５ 及外围电路组成抢答器声响电路。整个电路可以采纳 4、５—９ V 直流供电.元件清单二、电路所需器件介绍ﻫ1、 CD ４ 511 BCD－7 段译码驱动器ﻫＣ D4 ５ 11 就是常用得七段显示译码驱动器,它得内部除了七段译码电路外,还这有锁存电路与输出驱动器部分，具有输出电流大,最大可达 25 ｍＡ，可直接驱动 L ＥＤ 数码管。CD ４ 51 １ 由 4 个输入端A／B/C/Ｄ 与 7 个输出端 a～g，它还具有输入 B ＣD 码锁存、灯测试与熄灭控制功能，它们分别由锁存ﻫ端 LE、灯测试 LT、熄灭控制端 BI 来控制.引脚图如２ 所示，真值表如图 3 所示。２、 时基电路Ｔ L Ｃ 555ﻫTL Ｃ５ 55 与Ｎ E55 ５ 参数基本相同,但 T Ｌ C55 ５ 为Ｓ 结构，具有温漂小、内部分布参数小等优点.ＴＬ C ５ 5 ５ 就是一块时基集成电路,它可以构成多谐振荡器、单稳态触发器、施密特触发器等，就是一ﻫ块用途广泛得集成电路。TLC555 集成电路管脚如图 4，内部等效电路如图5。TLC55 ５ 引脚功能简介:ﻫ1 脚:公共地端为负极。ﻫ2 脚：低触发端 TRIG，低于 1/３ 电源电压时即导通。ﻫ３ 脚:输出端 O Ｕ T,电流可达２ 0 ０ mA.ﻫ４ 脚:强制复位端 R Ｅ SE Ｔ，不用时可与电源正极相连或悬空。ﻫ5 脚：用来调节比较器得基准电压,简称控制端ＣＯN Ｔ,不用时可悬空,或通过 0、0 １ μF 电容器接地。6 脚:高触发端 THRES，也称阈值端，高于 2/3 电源电压时即截止。ﻫ7 脚:放电端 DISCH.8 脚：电源正极ＶＤＤ。
