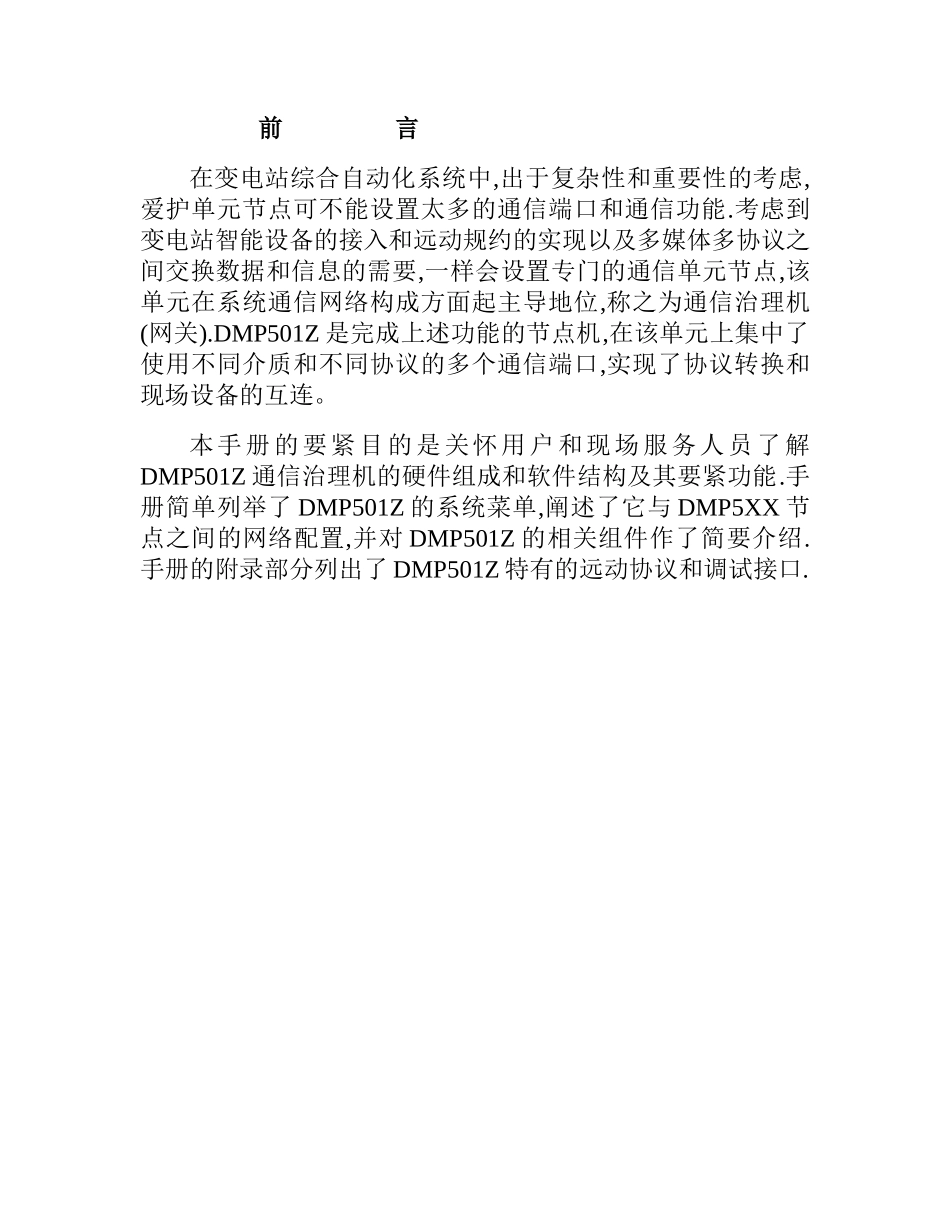

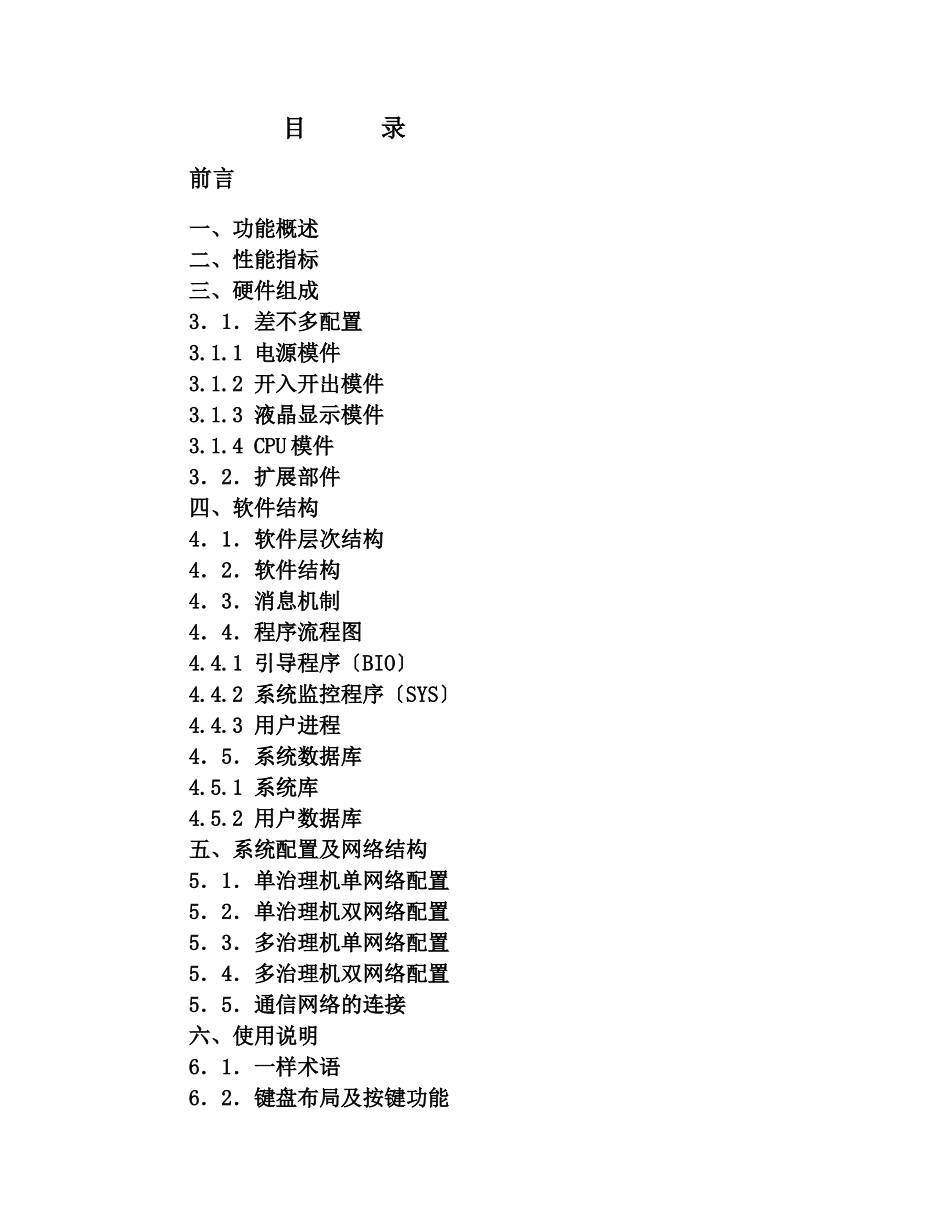

DMP501Z 通信管理机用户手册〔V1.0/V2.0/V2.1/V2.2/V2.3/V3.0〕用户手册南京力导爱护操纵系统2025.3 前 言在变电站综合自动化系统中,出于复杂性和重要性的考虑,爱护单元节点可不能设置太多的通信端口和通信功能.考虑到变电站智能设备的接入和远动规约的实现以及多媒体多协议之间交换数据和信息的需要,一样会设置专门的通信单元节点,该单元在系统通信网络构成方面起主导地位,称之为通信治理机(网关).DMP501Z 是完成上述功能的节点机,在该单元上集中了使用不同介质和不同协议的多个通信端口,实现了协议转换和现场设备的互连。本手册的要紧目的是关怀用户和现场服务人员了解DMP501Z 通信治理机的硬件组成和软件结构及其要紧功能.手册简单列举了 DMP501Z 的系统菜单,阐述了它与 DMP5XX 节点之间的网络配置,并对 DMP501Z 的相关组件作了简要介绍.手册的附录部分列出了 DMP501Z 特有的远动协议和调试接口. 目 录前言一、功能概述二、性能指标三、硬件组成3．1．差不多配置3.1.1 电源模件3.1.2 开入开出模件3.1.3 液晶显示模件3.1.4 CPU 模件3．2．扩展部件四、软件结构4．1．软件层次结构4．2．软件结构4．3．消息机制4．4．程序流程图4.4.1 引导程序〔BIO〕4.4.2 系统监控程序〔SYS〕4.4.3 用户进程4．5．系统数据库4.5.1 系统库4.5.2 用户数据库五、系统配置及网络结构5．1．单治理机单网络配置5．2．单治理机双网络配置5．3．多治理机单网络配置5．4．多治理机双网络配置5．5．通信网络的连接六、使用说明6．1．一样术语6．2．键盘布局及按键功能6.2.1 面板布局6.2.2 键盘功能6．3．系统层次菜单6.3.1 一级设置菜单6.3.2 二级设置子菜单6．4．系统工具6.4.1 系统自诊断6.4.2.通道测试6.4.3 电表地址设置6.4.4 通信设备接口测试6.4.5 事件记录及操作记录6.4.6 传动试验6.4.7 系统组态七、调试说明7．1．通电前检查项目7．2．通电检查7．3．系统联调7．4．运行后本卷须知八、常见问题及解决8．1．一样性故障及排除8．2．软件故障九、技术支持及软件升级十、声明十一、外形及安装十二、定货须知附录一 系统数据库附录二 CAN 总线简介附录三 DMP5.0 远动通信规约附录四 SIM1.0 调试接口附录五 IAP 文件服务器简介附录六 客户意见反馈表一．功能概述 DMP500Z 是以 Intel 第四代单片微机 Intel80296SA 为核心构成的新一代通讯治理装置,是变电站综合自动化系统信息治理和流通的中枢。具有如下功能：1) ...
