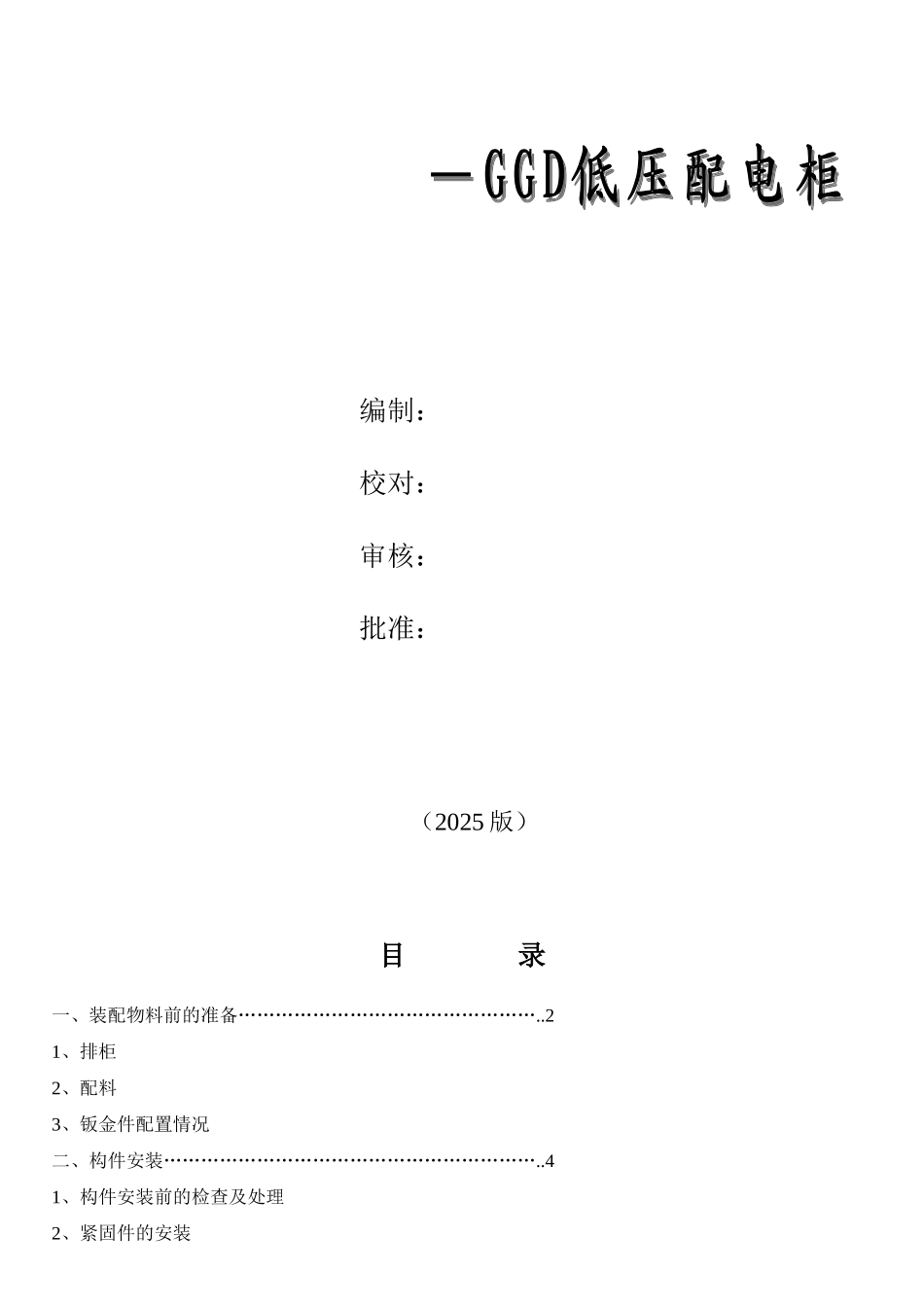

GGD低压配电柜安装施工作业指导标准

编制： 校对： 审核： 批准： （2025 版）目 录一、装配物料前的准备…………………………………………..21、排柜2、配料3、钣金件配置情况二、构件安装……………………………………………………..41、构件安装前的检查及处理2、紧固件的安装三、专用计量柜……………………………………...…………...6四、刀开关的安装………………………………………………..91、侧横梁定位方式2、侧立柱梁定位方式3、刀闸安装梁定位4、加强横梁的定位及制作5、刀开关安装注意事项五、主断路器定位………………………………………………..131、DW15 系列2、智能式断路器—固定式3、智能式断路器—抽出式六、出线塑壳断路器安装………………………..………… …...18七、电容器柜安装………………………………………………..19八、GGD 母线…………………………………………………….241、母线制作要求2、母线安装要求3、进线柜母排安装4、出线柜母排安装5、电容柜母排安装九、GGD 控制回路布线方式…………………………………….27一.装配物料前的准备：1、 排柜：●根据一次图纸对柜按顺序进行排列，注意区分正视还是背视。●柜排好后对柜体进行检查、柜门是否变形、油漆是否有损。2. 配料：●配料前应认真核对图纸及料单，初步了解工程所需构件的型号、规格、数量等参数。●在接收物料组来料时，应做好接收准备，及时进行物料核对、检查并做好交接确认、登记；如遇不合格物料，应拒绝接收。●对接收的物料进行统一整理，对物料内的包装膜、干燥剂、固定螺丝、提示牌等进行清理。●将物料对比图纸逐一分配到相应间隔内，其中部分因工作次序需要最后安装的可另置（如熔芯、避雷器等），但不允许直接落地摆放，需要临时摆放的应使用物料板。3.钣金件配置情况A 侧横梁（430mm）B 侧立柱梁（550mm） C 单排横梁（940mm、740mm） D 双排横梁（740mm） t图 02-1E 加强梁（940mm）双排横梁（940mm） G 交接安装板H 电容板安装梁（780mm）二.构件安装2.1 构件安装前的检查及处理安装前首先需要检查构件的螺栓连接面。确定表面是否光滑平整，要求摩擦面无飞边、毛刺、焊接飞溅物、焊疤、氧化皮、污垢、铁锈等。如发现上述情况的，应使用钢丝刷、砂纸、砂轮机等工具去除。2.2 紧固件的安装：1.普通螺栓紧固应牢固、可靠，穿入方向一致，外露丝扣不应少于 2 扣，但也不宜大于 5 扣。2.自攻螺栓、拉铆钉连接薄钢板采纳的自攻螺栓、拉铆钉、...
