Haclcon在C#中实现鼠标的缩放和平移的代码和讲解

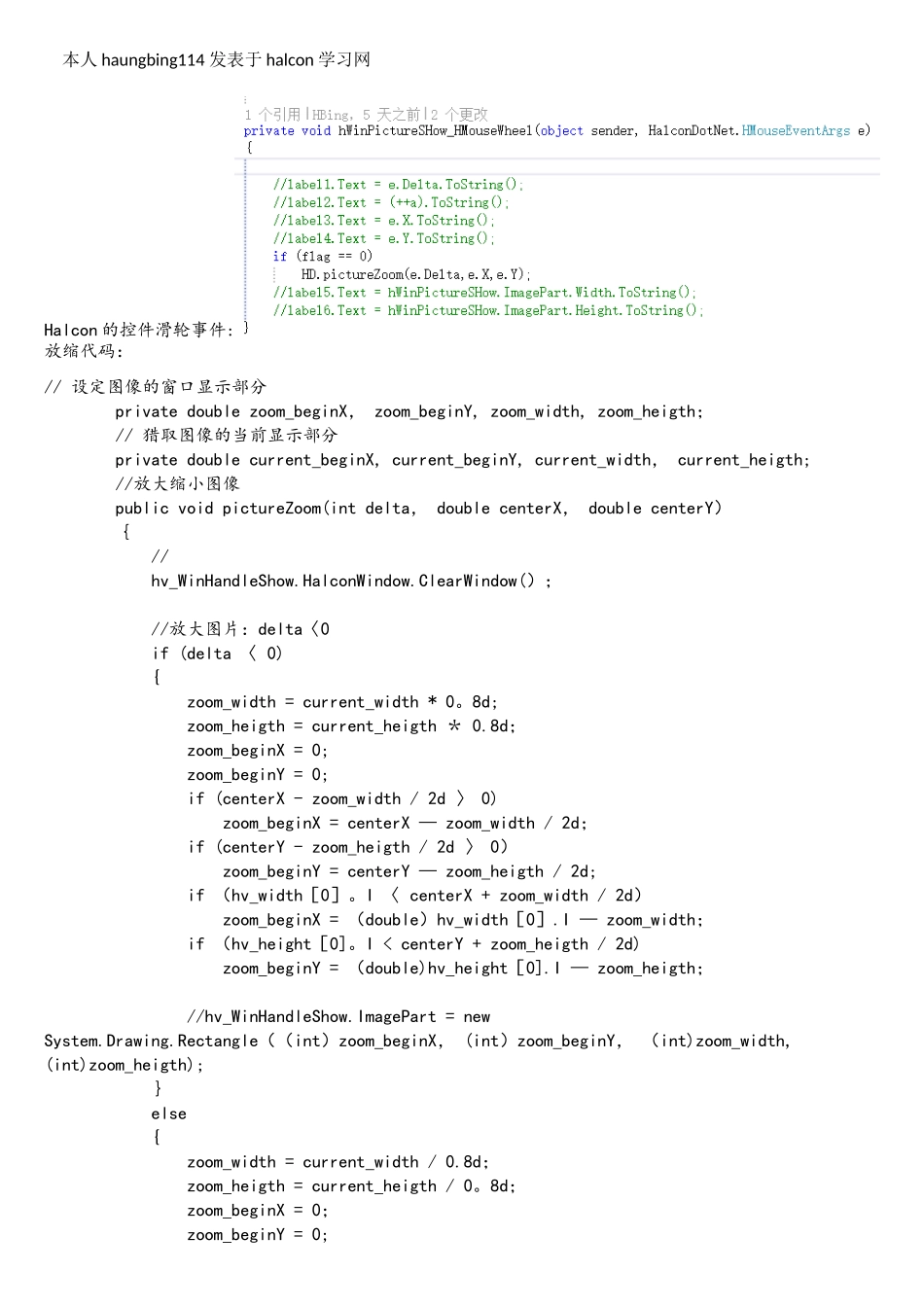

本人 haungbing114 发表于 halcon 学习网Halcon 的控件滑轮事件:放缩代码：// 设定图像的窗口显示部分 private double zoom_beginX， zoom_beginY, zoom_width, zoom_heigth； // 猎取图像的当前显示部分 private double current_beginX, current_beginY, current_width， current_heigth; //放大缩小图像 public void pictureZoom(int delta， double centerX， double centerY） ｛ // hv_WinHandleShow.HalconWindow.ClearWindow(）； //放大图片：delta〈0 if (delta 〈 0) { zoom_width = current_width * 0。8d; zoom_heigth = current_heigth ＊ 0.8d； zoom_beginX = 0; zoom_beginY = 0; if (centerX - zoom_width / 2d 〉 0) zoom_beginX = centerX — zoom_width / 2d； if (centerY - zoom_heigth / 2d 〉 0） zoom_beginY = centerY — zoom_heigth / 2d; if （hv_width［0］。I 〈 centerX + zoom_width / 2d） zoom_beginX = （double）hv_width［0］.I — zoom_width； if （hv_height［0]。I < centerY + zoom_heigth / 2d) zoom_beginY = （double)hv_height［0].I — zoom_heigth； //hv_WinHandleShow.ImagePart = new System.Drawing.Rectangle（（int）zoom_beginX， (int）zoom_beginY， （int)zoom_width, (int)zoom_heigth); ｝ else { zoom_width = current_width / 0.8d； zoom_heigth = current_heigth / 0。8d； zoom_beginX = 0； zoom_beginY = 0; if (centerX - zoom_width / 2d > 0) zoom_beginX = centerX — zoom_width / 2d; if （centerY - zoom_heigth / 2d 〉 0） zoom_beginY = centerY - zoom_heigth / 2d； if (hv_width［0］.I 〈 centerX + zoom_width / 2d) zoom_beginX = (double）hv_width［0]。I - zoom_width； if （hv_height［0]。I < centerY + zoom_heigth / 2d) zoom_beginY = (double)hv_height[0］.I - zoom_heigth； ｝ hv_WinHandleShow.ImagePart = new System。Drawing.Rectangle(（int）zoom_beginX， （int）zoom_beginY， （int）zoom_width， （int）zoom_heigth）; //重新显示图片 pictureUpdate（); }原理讲解：一定注意 size 属性和 imagePart 的区分: size:只是代表控件的大小，不影响图片显示； imagePart：代表图片的显示在控件的部分，imagPart 就是一可移动长方形的框，imagPart 的值是指图片上的坐标值,imagePart 相当于在图片上选择一部分显示在 halcon 控件中，如图, imagPart 选择的范围为图片中的红色框部分，halcon 控件中就显示这一部分，代码中 e。X,e。Y 代表的是图片上的坐标，所以放缩实际就是在改变图片中的显示范围-imagePart 的大小和范围因为 halcon 的显示控件 size 保持一定，所以你选择的 ImagePart 的范围越小，显示就越大，所以放大，平移就是把 ImagePart 上下左右移动，不改变大小
