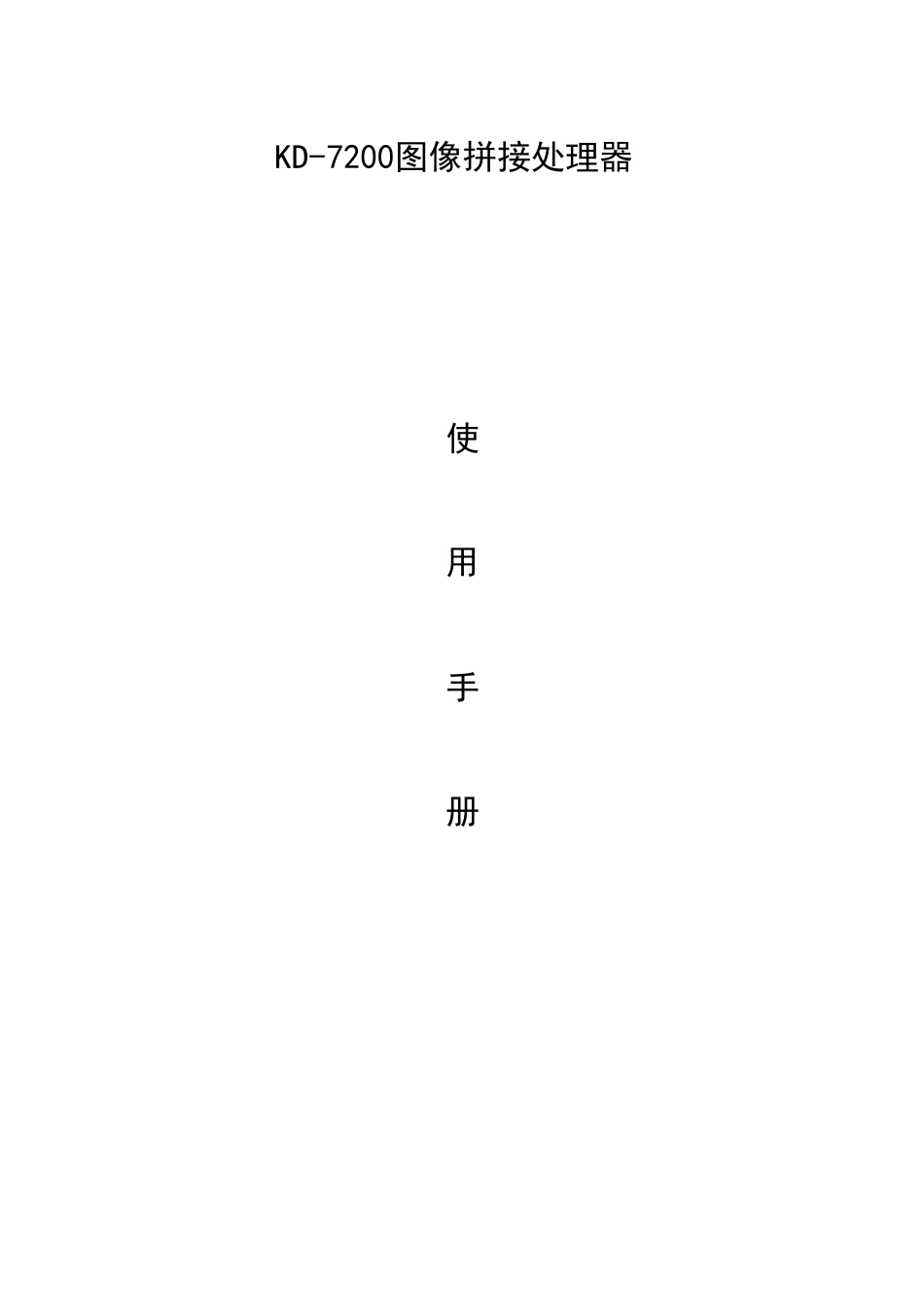

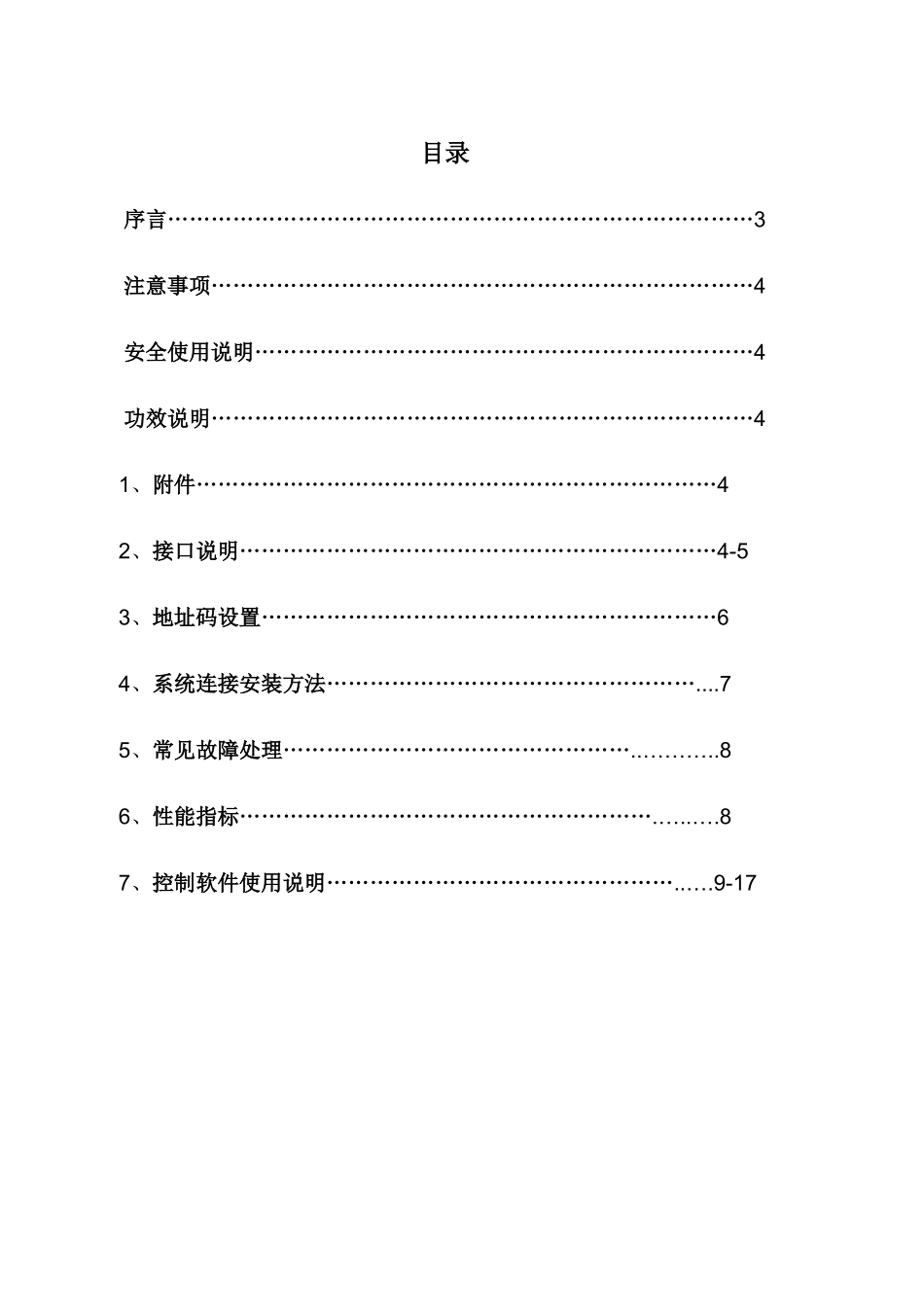

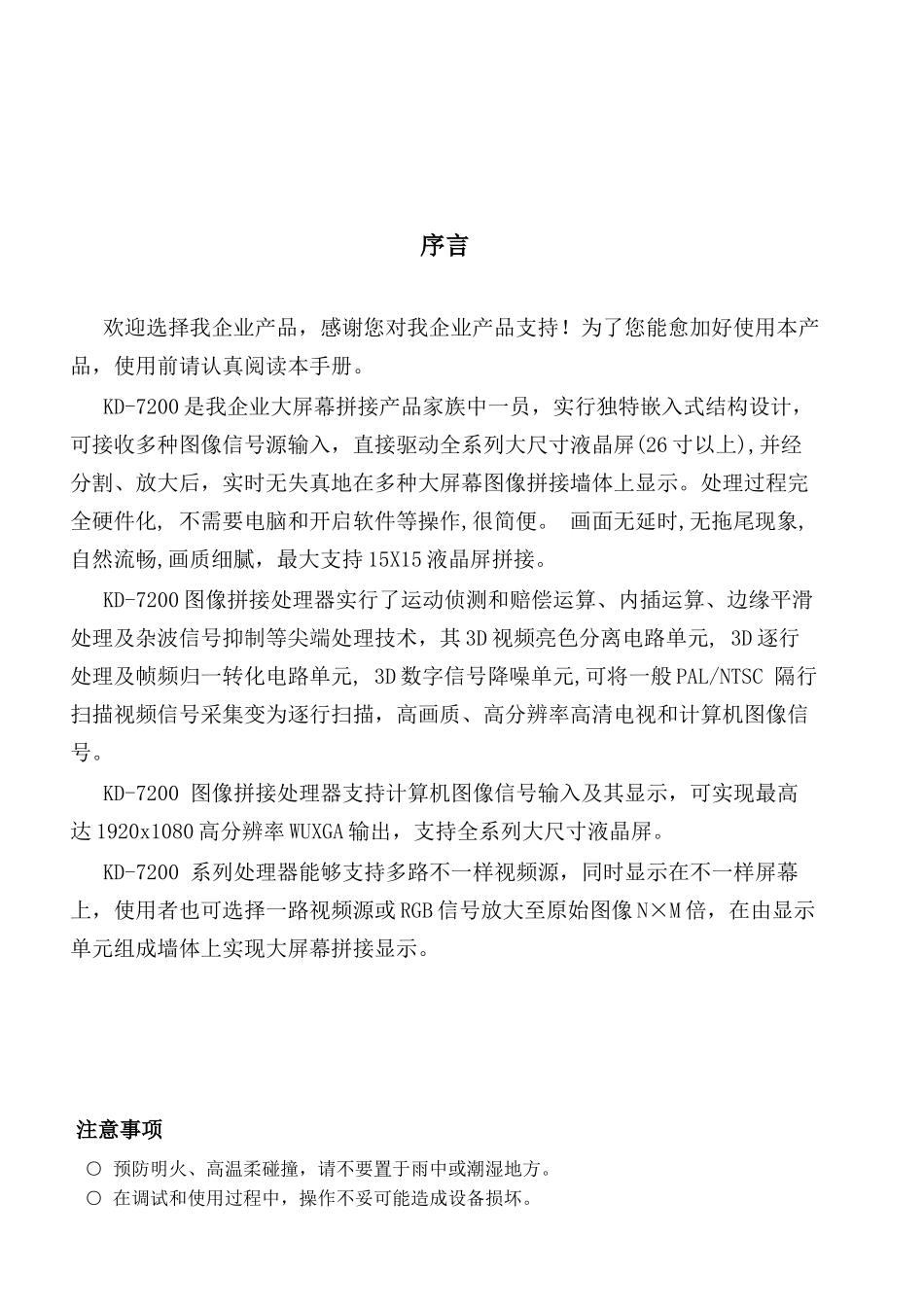

KD-7200图像拼接处理器 使 用 手 册目录序言………………………………………………………………………3注意事项…………………………………………………………………4安全使用说明……………………………………………………………4功效说明…………………………………………………………………4 1、附件………………………………………………………………4 2、接口说明…………………………………………………………4-5 3、地址码设置………………………………………………………6 4、系统连接安装方法……………………………………………....7 5、常见故障处理…………………………………………..………..8 6、性能指标………………………………………………….…..….8 7、控制软件使用说明…………………………………………..….9-17 序言欢迎选择我企业产品，感谢您对我企业产品支持！为了您能愈加好使用本产品，使用前请认真阅读本手册。KD-7200 是我企业大屏幕拼接产品家族中一员，实行独特嵌入式结构设计，可接收多种图像信号源输入，直接驱动全系列大尺寸液晶屏(26 寸以上),并经分割、放大后，实时无失真地在多种大屏幕图像拼接墙体上显示。处理过程完全硬件化, 不需要电脑和开启软件等操作,很简便。 画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持 15X15 液晶屏拼接。KD-7200 图像拼接处理器实行了运动侦测和赔偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其 3D 视频亮色分离电路单元, 3D 逐行处理及帧频归一转化电路单元, 3D 数字信号降噪单元,可将一般 PAL/NTSC 隔行扫描视频信号采集变为逐行扫描，高画质、高分辨率高清电视和计算机图像信号。KD-7200 图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达 1920x1080 高分辨率 WUXGA 输出，支持全系列大尺寸液晶屏。KD-7200 系列处理器能够支持多路不一样视频源，同时显示在不一样屏幕上，使用者也可选择一路视频源或 RGB 信号放大至原始图像 N×M 倍，在由显示单元组成墙体上实现大屏幕拼接显示。 注意事项○ 预防明火、高温柔碰撞，请不要置于雨中或潮湿地方。○ 在调试和使用过程中，操作不妥可能造成设备损坏。○ 此设备能够连续使用。○ 请勿在工作中频繁开关机，严禁敲打设备，以上行为全部可能使设备损坏和加速设备老化。○ 做到轻拿轻放。安全使用说明 清洁——用软布擦拭清洁，勿使用酒精等化...
