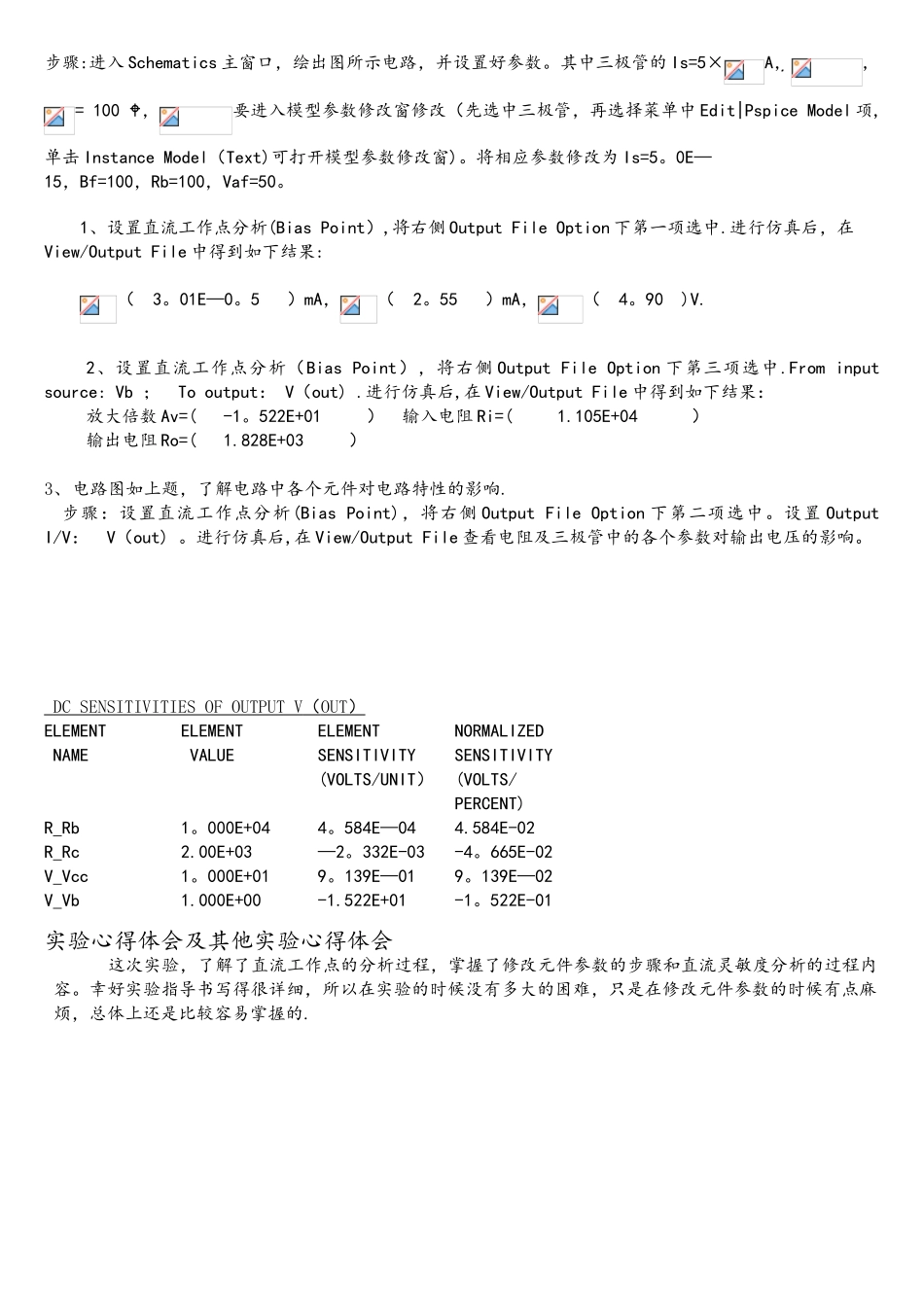

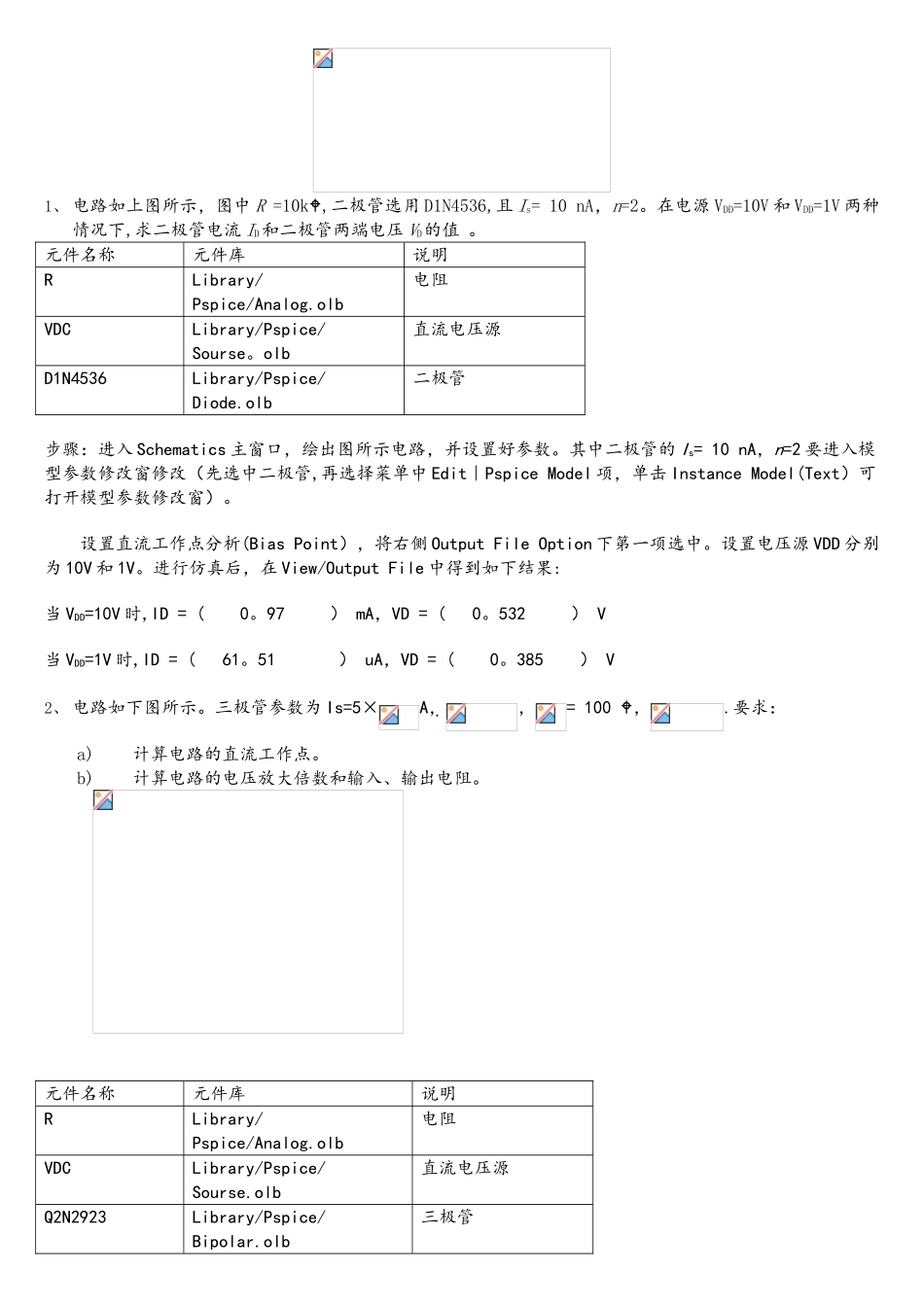

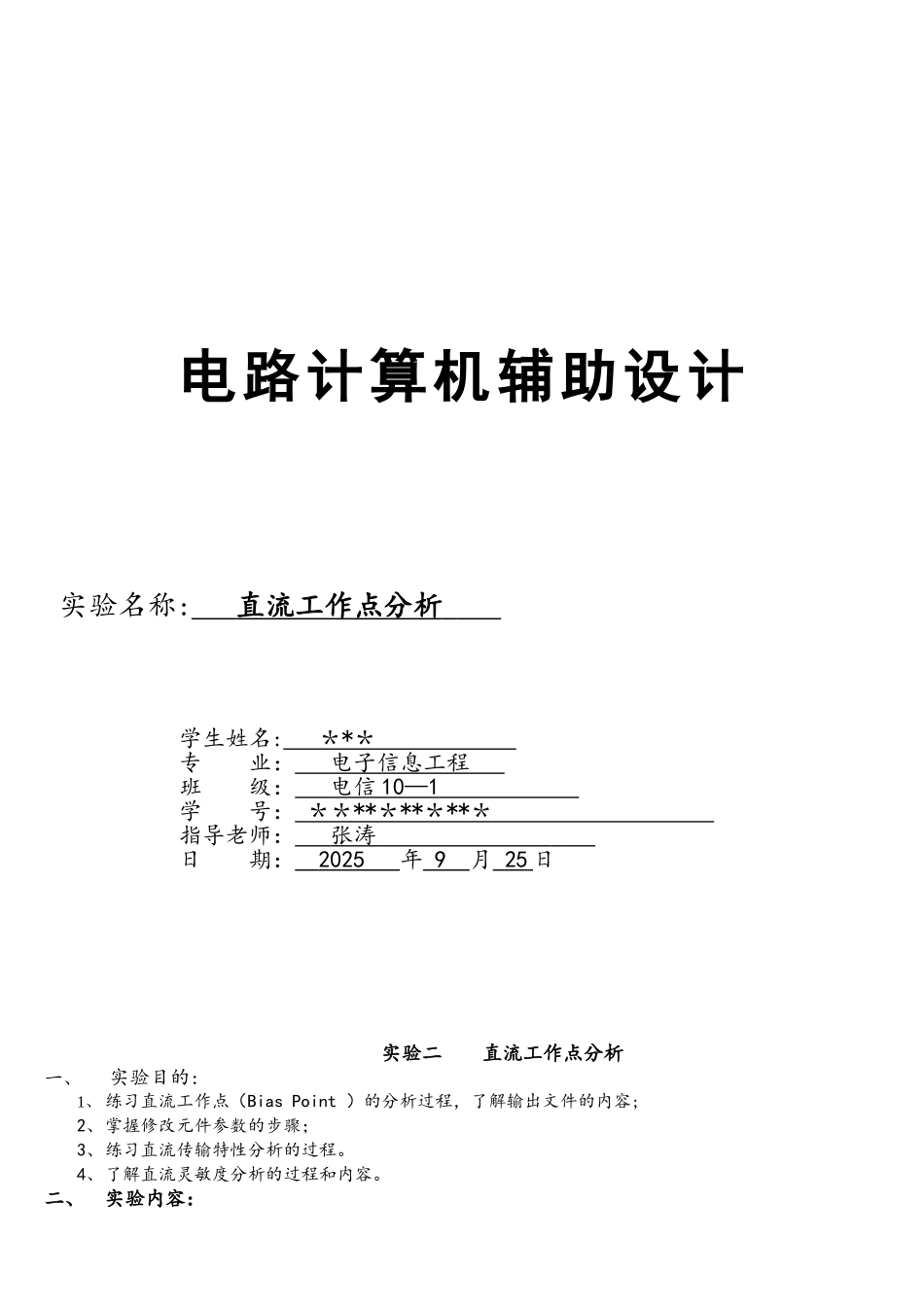

电路计算机辅助设计实验名称: 直流工作点分析 学生姓名: ＊ * ＊ 专 业： 电子信息工程 班 级： 电信 10—1 学 号： ＊＊ ** ＊ ** ＊ ** ＊ 指导老师： 张涛 日 期： 2025 年 9 月 25 日实验二 直流工作点分析一、实验目的:1、 练习直流工作点（Bias Point ）的分析过程，了解输出文件的内容;2、掌握修改元件参数的步骤；3、练习直流传输特性分析的过程。4、了解直流灵敏度分析的过程和内容。二、 实验内容：1、 电路如上图所示，图中 R =10k , 二极管选用 D1N4536,且 Is= 10 nA，n=2。在电源 VDD=10V 和 VDD=1V 两种情况下,求二极管电流 ID和二极管两端电压 VD的值 。元件名称元件库说明RLibrary/Pspice/Analog.olb电阻VDCLibrary/Pspice/Sourse。olb直流电压源D1N4536Library/Pspice/Diode.olb二极管步骤：进入 Schematics 主窗口，绘出图所示电路，并设置好参数。其中二极管的 Is= 10 nA，n=2 要进入模型参数修改窗修改（先选中二极管,再选择菜单中 Edit｜Pspice Model 项，单击 Instance Model(Text）可打开模型参数修改窗）。设置直流工作点分析(Bias Point），将右侧 Output File Option 下第一项选中。设置电压源 VDD 分别为 10V 和 1V。进行仿真后，在 View/Output File 中得到如下结果:当 VDD=10V 时,ID = ( 0。97 ） mA，VD = ( 0。532 ） V 当 VDD=1V 时,ID = ( 61。51 ） uA，VD = ( 0。385 ） V2、 电路如下图所示。三极管参数为 Is=5×A，，= 100 ，.要求：a)计算电路的直流工作点。b)计算电路的电压放大倍数和输入、输出电阻。元件名称元件库说明RLibrary/Pspice/Analog.olb电阻VDCLibrary/Pspice/Sourse.olb直流电压源Q2N2923Library/Pspice/Bipolar.olb三极管步骤:进入 Schematics 主窗口，绘出图所示电路，并设置好参数。其中三极管的 Is=5×A，,= 100 ，要进入模型参数修改窗修改（先选中三极管，再选择菜单中 Edit|Pspice Model 项,单击 Instance Model（Text)可打开模型参数修改窗)。将相应参数修改为 Is=5。0E—15，Bf=100，Rb=100，Vaf=50。1、设置直流工作点分析(Bias Point）,将右侧 Output File Option 下第一项选中.进行仿真后，在View/Output File 中得到如下结果:（ 3。01E—0。5 ）mA，（ 2。55 ）mA，（ 4。90 )V.2、设置直流工作点分析（Bias Point），将右侧 O...
