PALL滤油机HNP021中文操作维护手册VIP专享

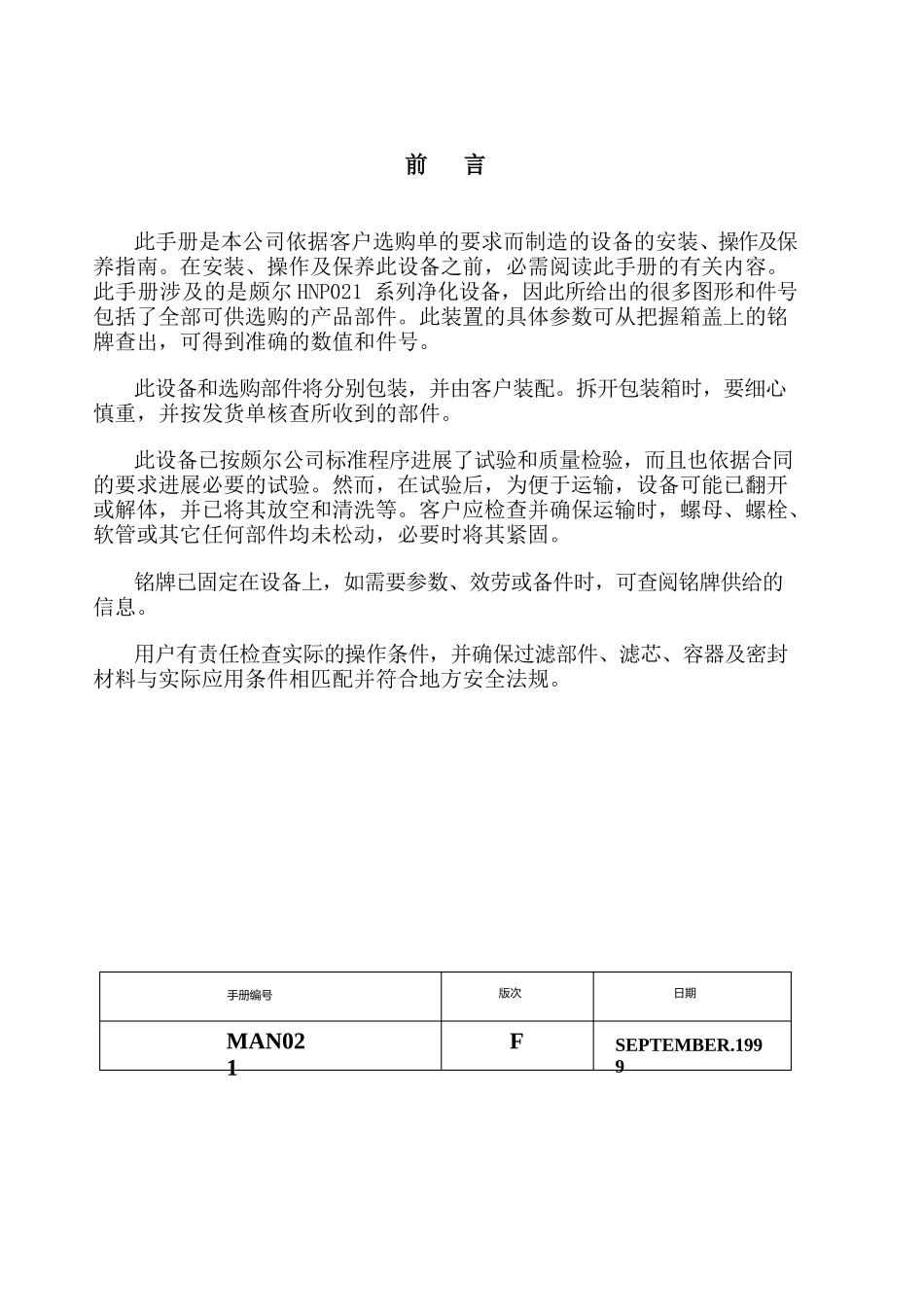

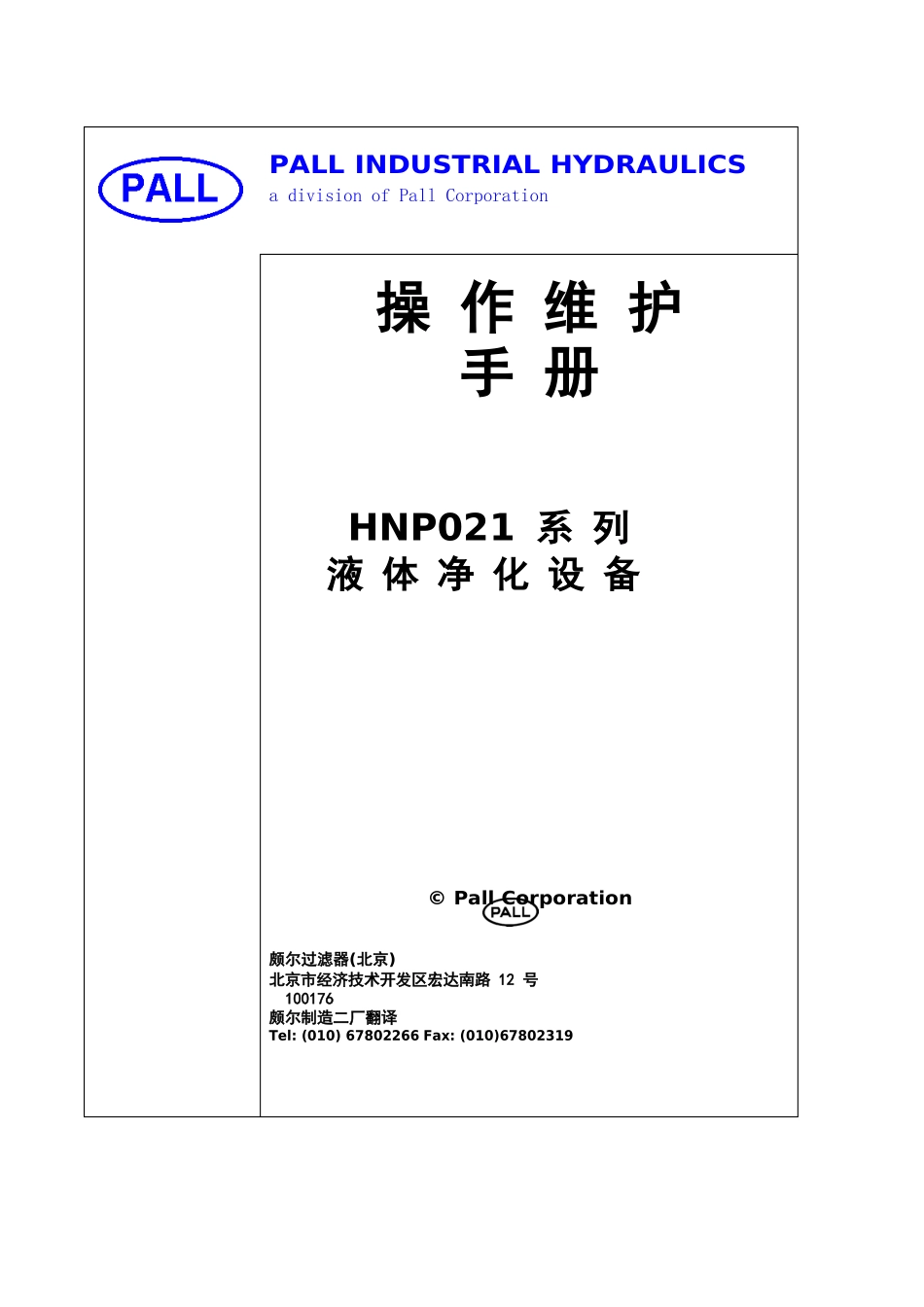

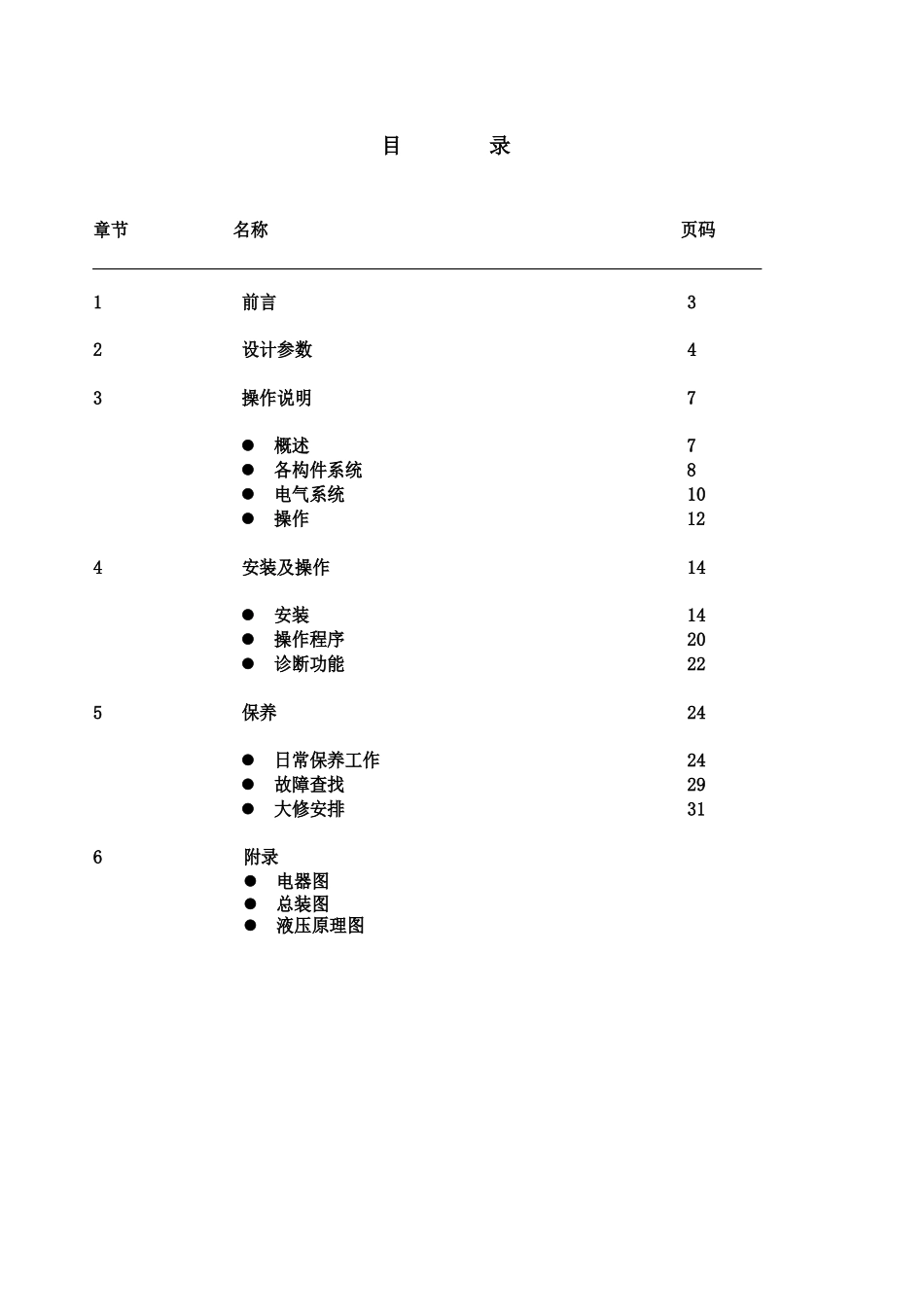

PALL INDUSTRIAL HYDRAULICSa division of Pall Corporation操 作 维 护手 册HNP021 系 列液 体 净 化 设 备© Pall Corporation颇尔过滤器(北京)北京市经济技术开发区宏达南路 12 号100176颇尔制造二厂翻译Tel: (010) 67802266 Fax: (010)67802319目录章节名称页码1前言32设计参数43操作说明7概述7各构件系统8电气系统10操作124安装及操作14安装14操作程序20诊断功能225保养24日常保养工作24故障查找29大修安排316附录电器图总装图液压原理图手册编号版次日期MAN021FSEPTEMBER.1999前言此手册是本公司依据客户选购单的要求而制造的设备的安装、操作及保养指南。在安装、操作及保养此设备之前，必需阅读此手册的有关内容。此手册涉及的是颇尔 HNP021 系列净化设备，因此所给出的很多图形和件号包括了全部可供选购的产品部件。此装置的具体参数可从把握箱盖上的铭牌查出，可得到准确的数值和件号。此设备和选购部件将分别包装，并由客户装配。拆开包装箱时，要细心慎重，并按发货单核查所收到的部件。此设备已按颇尔公司标准程序进展了试验和质量检验，而且也依据合同的要求进展必要的试验。然而，在试验后，为便于运输，设备可能已翻开 或解体，并已将其放空和清洗等。客户应检查并确保运输时，螺母、螺栓、软管或其它任何部件均未松动，必要时将其紧固。铭牌已固定在设备上，如需要参数、效劳或备件时，可查阅铭牌供给的信息。用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。设计参数1. 标识设备名称： 型号：2. 设计操作条件流体：进口压力：出口压力： 运行温度：最大流体粘度： 最小流体粘度：3. 流体系统进口循环流量：进口压力开关设定值： 进口泵安全阀设定值：出口出口压力：出口过滤器压差开关设定值： 出口泵安全阀设定值：4. 真空系统运行真空度： 泵润滑液：5. 构造材料构造架，容器及把握箱： 带螺纹的接头及紧固件：软管：颇尔油净扮装置见铭牌与密封材料相适应最高 +0.4 bar g，〔巴 表压〕 〔6 psi ，磅/英寸 2〕最高 7 bar g 〔100 psi〕 最高 70 ℃ 〔158℉〕 700 cSt 〔厘拖〕10 cSt20 升/分 〔5.3 美加仑/分〕0.2bar确定值 〔2.9 psi 〕5.6 bar 〔81psi〕最高 7 bar 〔100 psi〕2.4 bar g 〔35 psi〕9bar〔130 psi〕从-0.7 至-0.9 bar g 可调 ...
