Revit软件操作技巧——Rhino和Revit配合创建建筑造型

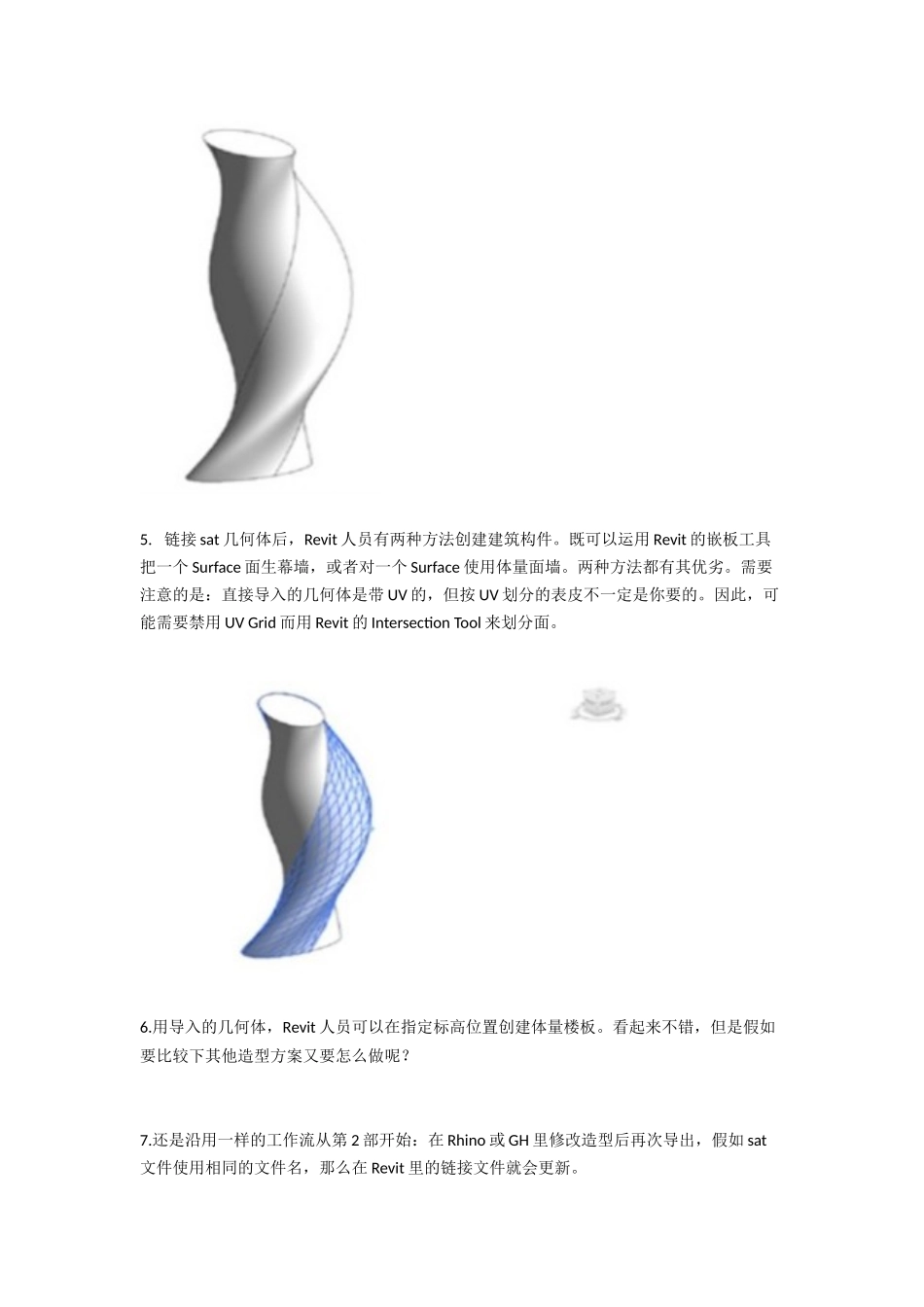

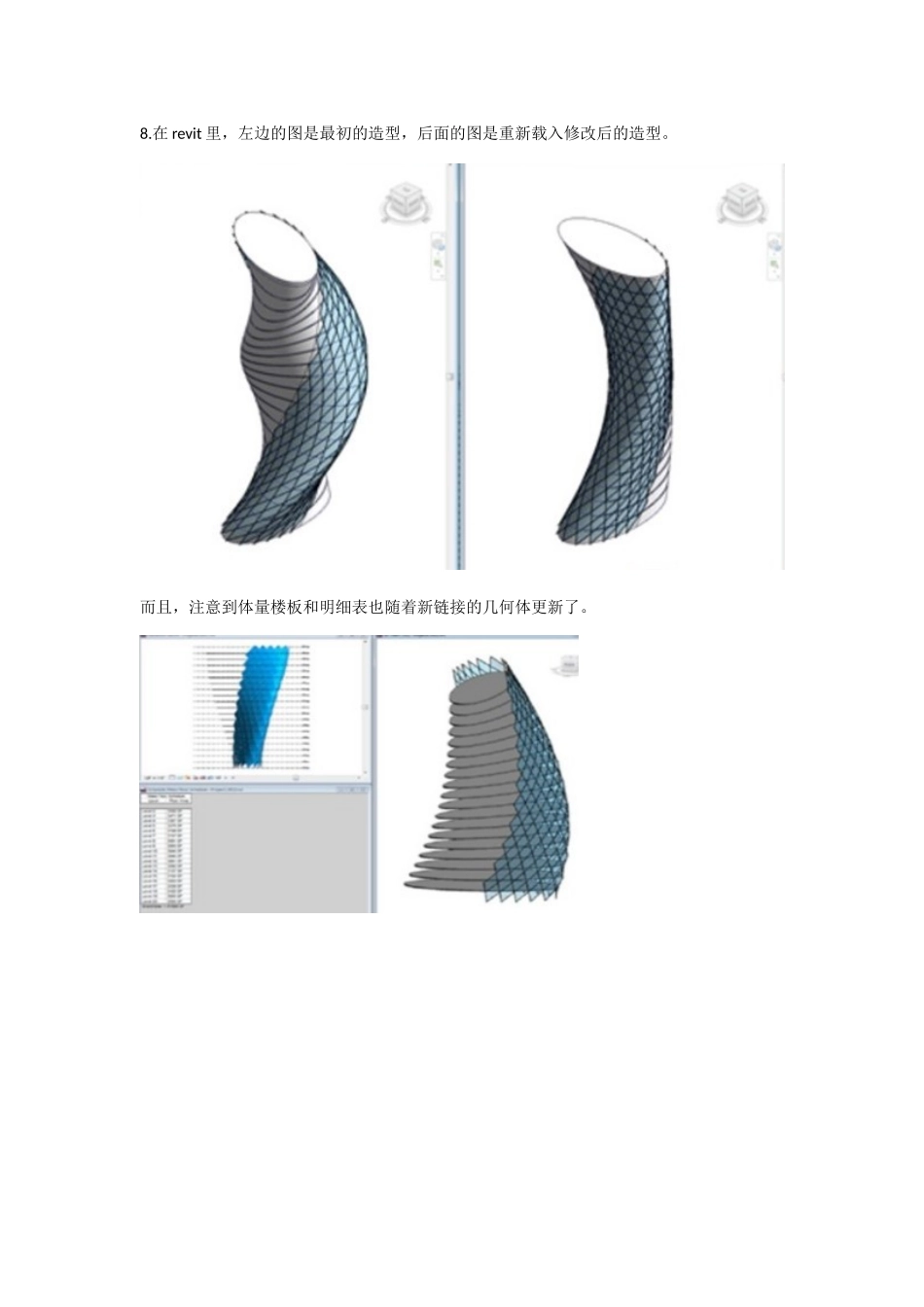

Revit 软件操作技巧——Rhino 和 Revit 配合创建建筑造型创建建筑造型 在介绍一些工作流实例前，先了解一些基础知识，比如在制作建筑造型和建筑组件时哪些是无法办到的： 在 Revit 里无法操控从其他软件导入的几何体。导入的造型和组件无法参数化几何尺寸，（也就是说你不能像做门窗族那样用参数值调整大小形状）而且一些元数据无法传递。在从 Rhino 导出实体到 Revit 前，最好先做一些几何体优化的工作：1.首先在 Rhino 要统一单位制确定好项目的坐标原点，这样参照链接就比较方便；2.在 Rhino/Grasshopper 里做了一个建筑造型，当然咯 GH 做的东西要烘培出来，假如这个造型是由多个 Surface 组成的多重曲面导出前最好先组合下。封闭的多重曲面导出后可以被识别为实体；3.一旦一个造型做好了就可以准备导出了，可以用 ACIS 的 sat 格式；4.此时 Revit 那边链接造型到项目文件中。流程：内建体量〉链接 sat。这种方法的好处假如 rhino 模型修改了 Revit 里就能覆盖原来的 sat 文件，以供多种不同的方案必选。当然也可以导出 rhino 模型然后导入到一个可载入的体量族里。5. 链接 sat 几何体后，Revit 人员有两种方法创建建筑构件。既可以运用 Revit 的嵌板工具把一个 Surface 面生幕墙，或者对一个 Surface 使用体量面墙。两种方法都有其优劣。需要注意的是：直接导入的几何体是带 UV 的，但按 UV 划分的表皮不一定是你要的。因此，可能需要禁用 UV Grid 而用 Revit 的 Intersection Tool 来划分面。6.用导入的几何体，Revit 人员可以在指定标高位置创建体量楼板。看起来不错，但是假如要比较下其他造型方案又要怎么做呢？ 7.还是沿用一样的工作流从第 2 部开始：在 Rhino 或 GH 里修改造型后再次导出，假如 sat文件使用相同的文件名，那么在 Revit 里的链接文件就会更新。8.在 revit 里，左边的图是最初的造型，后面的图是重新载入修改后的造型。而且，注意到体量楼板和明细表也随着新链接的几何体更新了。
