WEB型液压式万能试验机使用说明指导书VIP专享

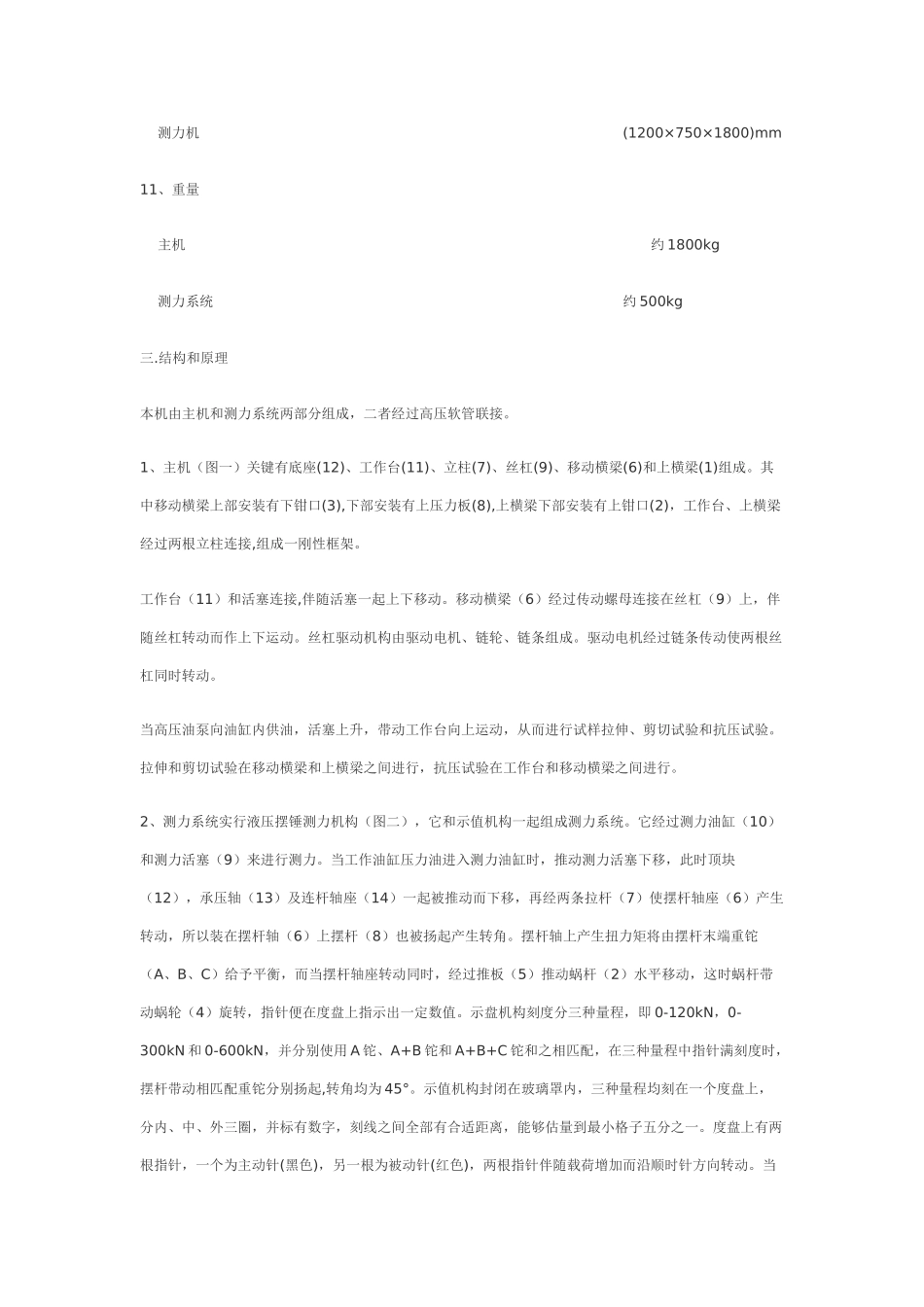

一.概述WE-300B 型液压式万能试验机用于金属材料拉伸、压缩、剪切和弯曲试验，配上适宜夹具，也可做混凝土、砖石等非金属材料抗压试验，是科研单位、冶金和机械制造厂、质检站和大专院校必备设备。本产品实施标准：GB/T 3159-92 《液压式万能试验机》。二.关键技术参数1、最大载荷 300kN2、试验机等级(示值精度) 一级(±1%)3、测力分度值0- 60kN 0.2 kN/小格0- 150kN 0.5kN/小格0-300kN 1.0 kN/小格4、拉伸夹头间最大距离（包含活塞行程） 700 mm5、上下压力板间最大距离（包含活塞行程） 700 mm6、活塞最大行程 150 mm7、圆试样夹持范围 (Φ5～Φ32)mm8、扁试样夹持范围 (0～25)mm9、活塞上升速度 (0-50)mm/min10、外形尺寸 主机 (820×550×1960)mm 测力机 (1200×750×1800)mm11、重量 主机 约 1800kg 测力系统 约 500kg三.结构和原理本机由主机和测力系统两部分组成，二者经过高压软管联接。1、主机（图一）关键有底座(12)、工作台(11)、立柱(7)、丝杠(9)、移动横梁(6)和上横梁(1)组成。其中移动横梁上部安装有下钳口(3),下部安装有上压力板(8),上横梁下部安装有上钳口(2)，工作台、上横梁经过两根立柱连接,组成一刚性框架。工作台（11）和活塞连接,伴随活塞一起上下移动。移动横梁（6）经过传动螺母连接在丝杠（9）上，伴随丝杠转动而作上下运动。丝杠驱动机构由驱动电机、链轮、链条组成。驱动电机经过链条传动使两根丝杠同时转动。当高压油泵向油缸内供油，活塞上升，带动工作台向上运动，从而进行试样拉伸、剪切试验和抗压试验。拉伸和剪切试验在移动横梁和上横梁之间进行，抗压试验在工作台和移动横梁之间进行。2、测力系统实行液压摆锤测力机构（图二），它和示值机构一起组成测力系统。它经过测力油缸（10）和测力活塞（9）来进行测力。当工作油缸压力油进入测力油缸时，推动测力活塞下移，此时顶块（12），承压轴（13）及连杆轴座（14）一起被推动而下移，再经两条拉杆（7）使摆杆轴座（6）产生转动，所以装在摆杆轴（6）上摆杆（8）也被扬起产生转角。摆杆轴上产生扭力矩将由摆杆末端重铊（A、B、C）给予平衡，而当摆杆轴座转动同时，经过推板（5）推动蜗杆（2）水平移动，这时蜗杆带动蜗轮（4）旋转，指针便在度盘上指示出一定数值。示盘机构刻度分三种量程，即 0-120kN，0-300kN 和 0-600kN，并分别使用 A 铊、A+B 铊和 A+B+C 铊和之相匹配，在三种量程中指针满刻度时，摆杆带动相匹配重铊...
