WIRTH为大伙房设计敞开式TBM技术方案202512VIP专享

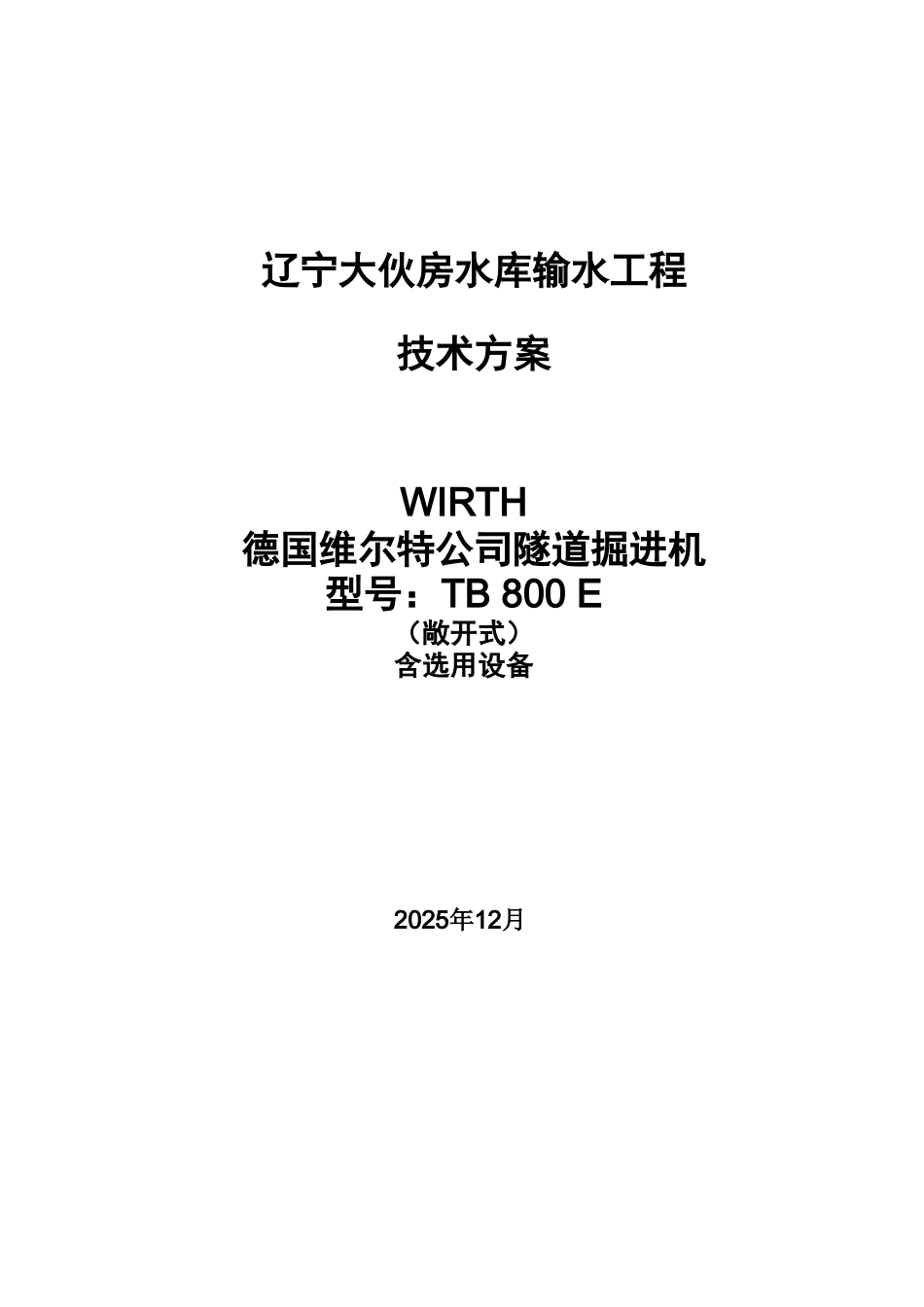

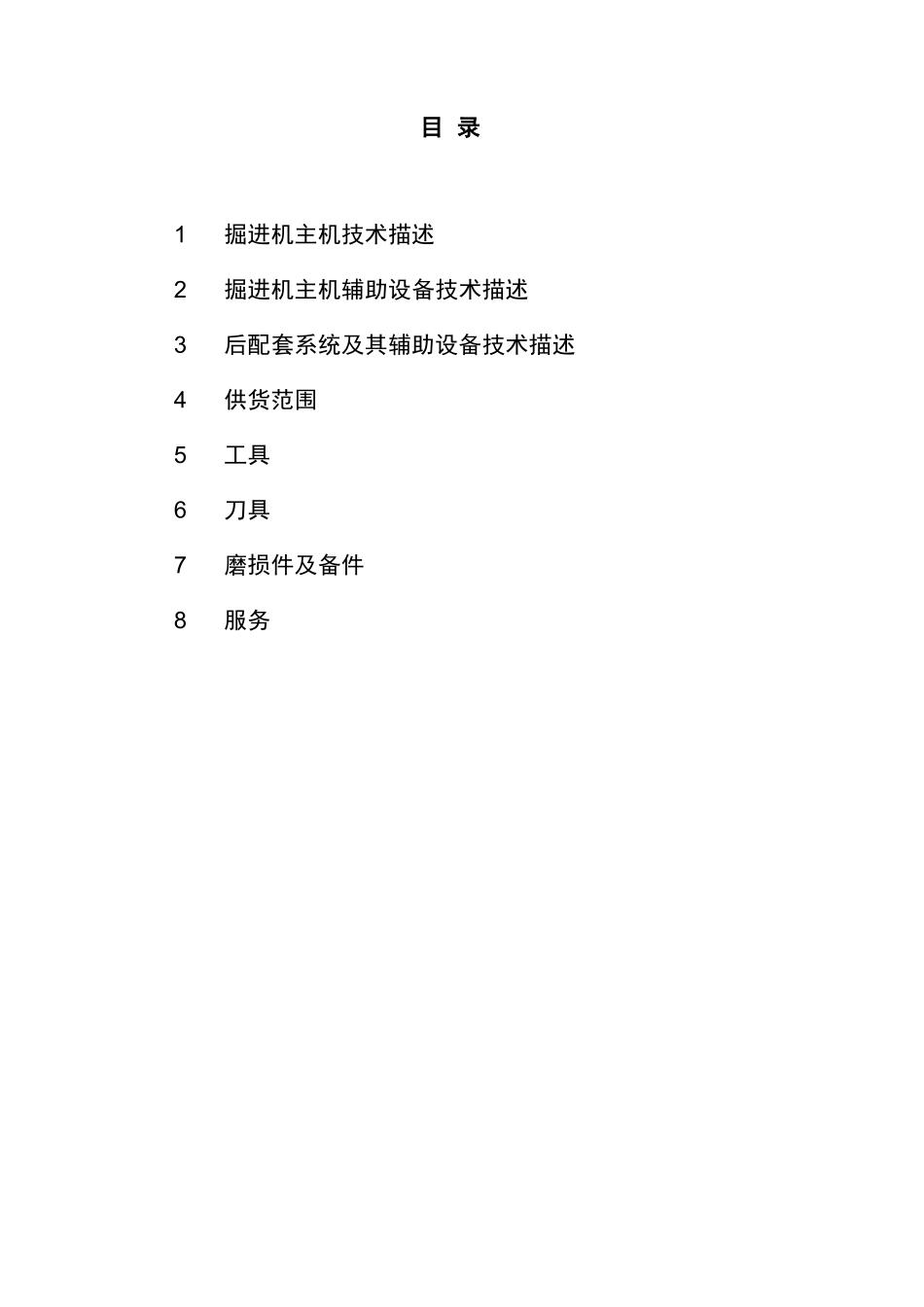

辽宁大伙房水库输水工程 技术方案WIRTH德国维尔特公司隧道掘进机型号：TB 800 E（敞开式）含选用设备2025年12月 目 录1掘进机主机技术描述2掘进机主机辅助设备技术描述3后配套系统及其辅助设备技术描述4供货范围5工具6刀具7磨损件及备件8服务1.掘进机主机技术描述1.1项目简介及背景资料1.2掘进机主机概述1.3刀盘1.4刀盘护盾1.5主轴承及刀盘护盾1.6主驱动密封及润滑系统1.7内凯氏机架1.8外凯氏机架及撑靴组件1.9推动油缸1.10后下支承1.11液压系统1.12电气设备1.13司机室1.14变压器1.15步进支架1.16掘进机技术参数1. 掘进机主机技术描述1.1 项目简介及背景资料通过迄今我们所得到的有关隧洞设计及布置的项目资料，我们已了解该项目特点，具体归纳如下：该项目包括三条隧洞，每条长约20km。其中一条可能采纳混凝土衬砌，外径7.76m，内径7.16m。混凝土衬砌由管片环组成，每个管片环包括5块管片和1块封闭块，宽度为1.4m。另外两条隧洞采纳混凝土喷浆方式衬砌并加以锚杆固定。假如第二层混凝土衬砌要求使用钢纤维，根据围岩类别，两层混凝土衬砌的厚度在100mm至120mm之间不等。标准上，混凝土喷浆工作在位于后配套系统的喷浆桥上进行。洞顶约100°范围内，用于第一时间稳固的初始混凝土层喷射工作在掘进机上进行。遇到恶劣断层时，可紧急喷浆进行衬砌。隧洞轴线坡度小于1%并且没有曲线。隧洞上方区域的最大埋深为500m。隧洞掘进通过的地质条件包括斑岩、花岗岩、混合岩、凝灰岩、玄武岩、地质断层。整个隧洞长度大部分区域为混合岩，抗压强度70 - 90Mpa，玄武岩最大抗压强度为100Mpa。研磨矿物的含量在30%至74%之间。我们所提出的技术方案是建立在以上这些项目数据和参数的基础之上的。1.2掘进机主机概述TB 800 E型掘进机采纳最新设计。所有刀具均为背装式，刀具检查和刀具更换在刀盘里面进行。驱动轴承组件非常紧凑，这样可以在刀盘后面离掌子面尽可能近的地方进行支护工作。稳定可靠的无级变速电驱动可以在通常条件下提供机器最大掘进进度以及液压驱动的所有优点，如高扭矩、低速、遇到恶劣地质条件时平稳反转运行。支撑系统成前后双支撑布置，为掘进机提供稳定和准确的导向。掘进过程中不需要操纵机器，这可以最大程度较小刀具的磨损。在需要安装钢拱架或掘进机要通过恶劣断层时，支撑系统的几个中等大小的撑靴使得掘进机的运行很容易。强大且刚性的凯氏外机架系统设计非常紧凑，掘进机顶部和下面提供很多作业空间。隧洞支护辅助系统（锚杆...
