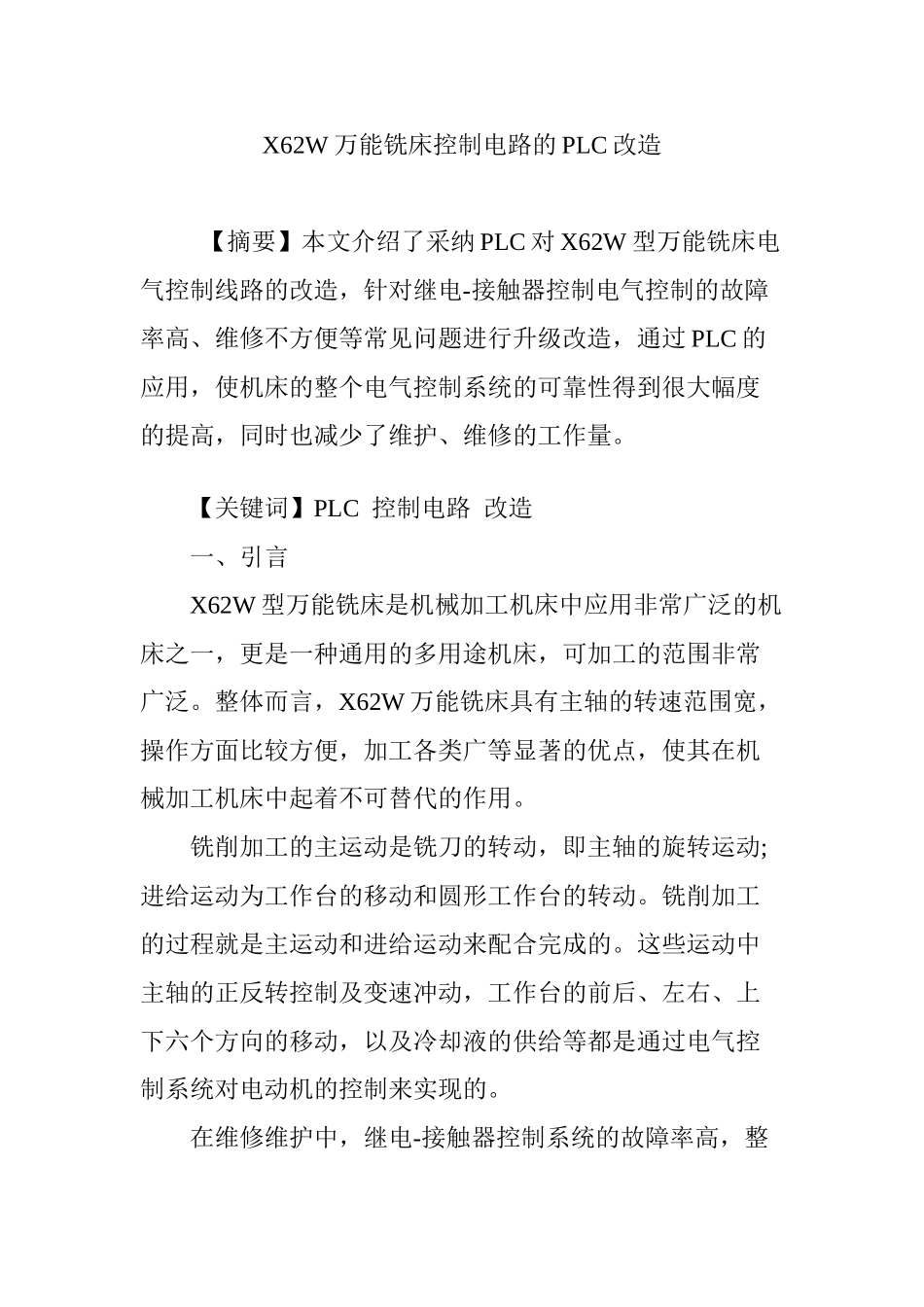

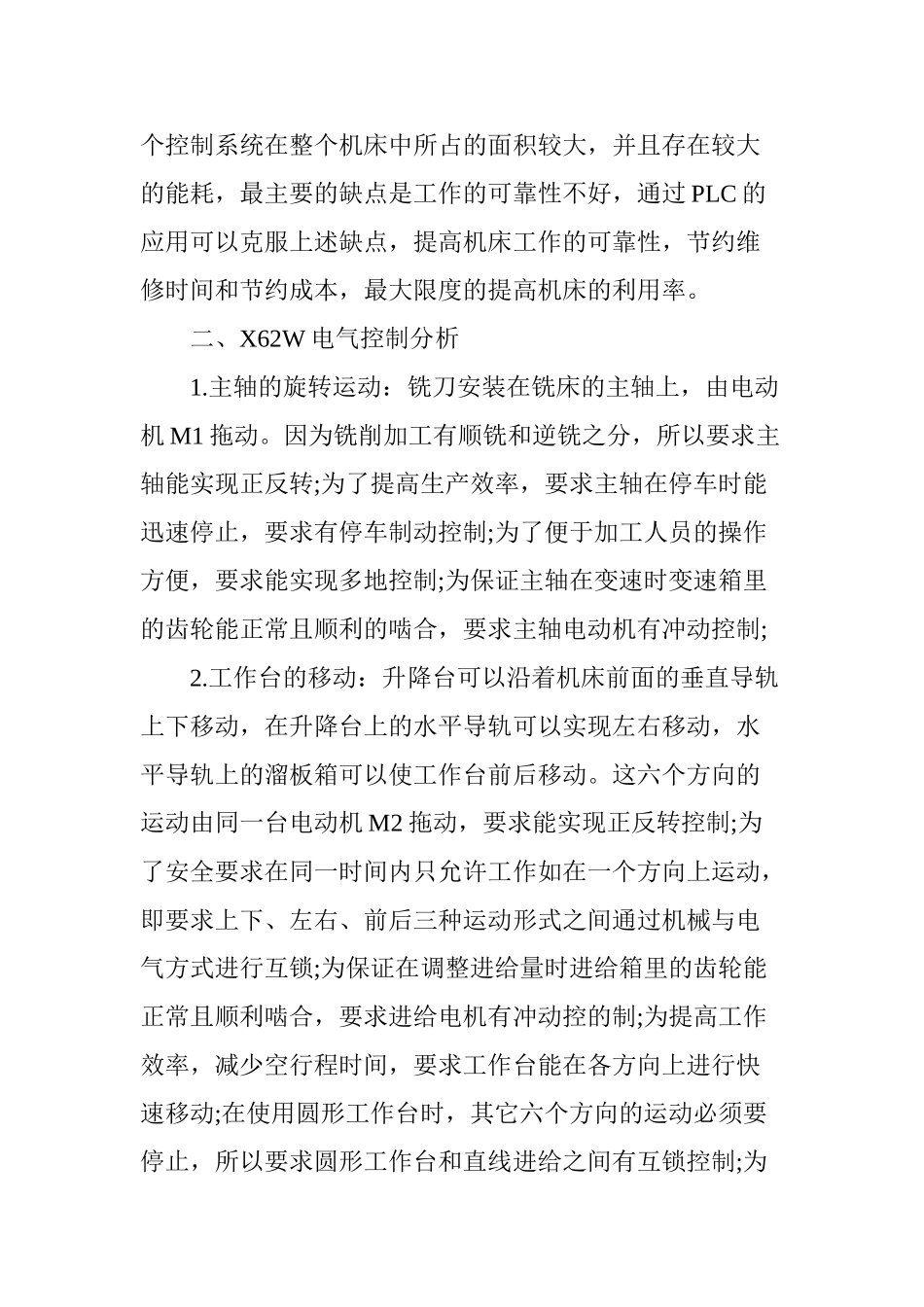

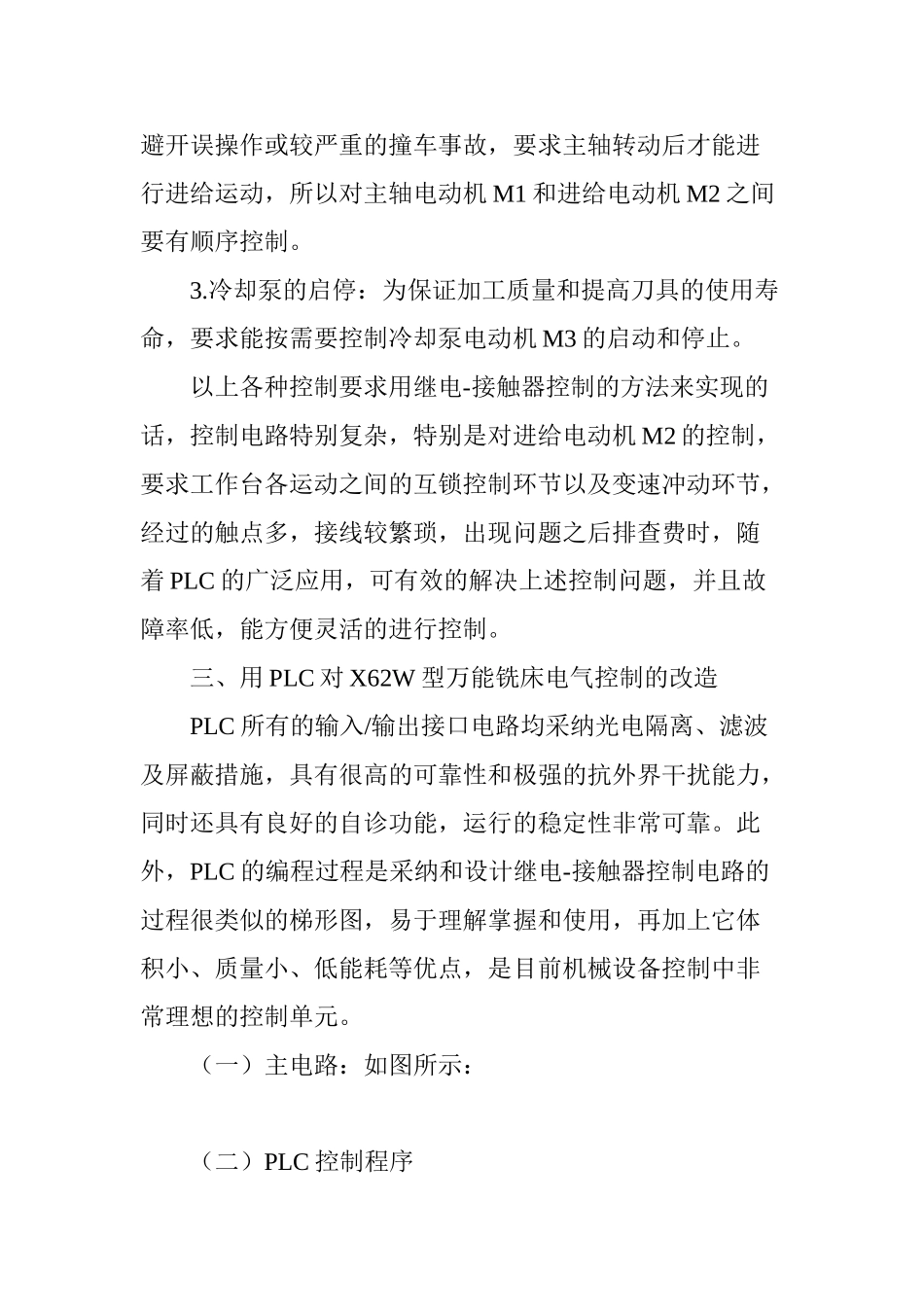

X62W 万能铣床控制电路的 PLC 改造 【摘要】本文介绍了采纳 PLC 对 X62W 型万能铣床电气控制线路的改造，针对继电-接触器控制电气控制的故障率高、维修不方便等常见问题进行升级改造，通过 PLC 的应用，使机床的整个电气控制系统的可靠性得到很大幅度的提高，同时也减少了维护、维修的工作量。 【关键词】PLC 控制电路 改造 一、引言 X62W 型万能铣床是机械加工机床中应用非常广泛的机床之一，更是一种通用的多用途机床，可加工的范围非常广泛。整体而言，X62W 万能铣床具有主轴的转速范围宽，操作方面比较方便，加工各类广等显著的优点，使其在机械加工机床中起着不可替代的作用。 铣削加工的主运动是铣刀的转动，即主轴的旋转运动;进给运动为工作台的移动和圆形工作台的转动。铣削加工的过程就是主运动和进给运动来配合完成的。这些运动中主轴的正反转控制及变速冲动，工作台的前后、左右、上下六个方向的移动，以及冷却液的供给等都是通过电气控制系统对电动机的控制来实现的。 在维修维护中，继电-接触器控制系统的故障率高，整个控制系统在整个机床中所占的面积较大，并且存在较大的能耗，最主要的缺点是工作的可靠性不好，通过 PLC 的应用可以克服上述缺点，提高机床工作的可靠性，节约维修时间和节约成本，最大限度的提高机床的利用率。 二、X62W 电气控制分析 1.主轴的旋转运动：铣刀安装在铣床的主轴上，由电动机 M1 拖动。因为铣削加工有顺铣和逆铣之分，所以要求主轴能实现正反转;为了提高生产效率，要求主轴在停车时能迅速停止，要求有停车制动控制;为了便于加工人员的操作方便，要求能实现多地控制;为保证主轴在变速时变速箱里的齿轮能正常且顺利的啮合，要求主轴电动机有冲动控制; 2.工作台的移动：升降台可以沿着机床前面的垂直导轨上下移动，在升降台上的水平导轨可以实现左右移动，水平导轨上的溜板箱可以使工作台前后移动。这六个方向的运动由同一台电动机 M2 拖动，要求能实现正反转控制;为了安全要求在同一时间内只允许工作如在一个方向上运动，即要求上下、左右、前后三种运动形式之间通过机械与电气方式进行互锁;为保证在调整进给量时进给箱里的齿轮能正常且顺利啮合，要求进给电机有冲动控的制;为提高工作效率，减少空行程时间，要求工作台能在各方向上进行快速移动;在使用圆形工作台时，其它六个方向的运动必须要停止，所以要求圆形工作台和直线进给之间有互锁控制;为避开误操作或较严重的撞...
