ZDJA型自动电位滴定仪软件操作说明指导书VIP专享

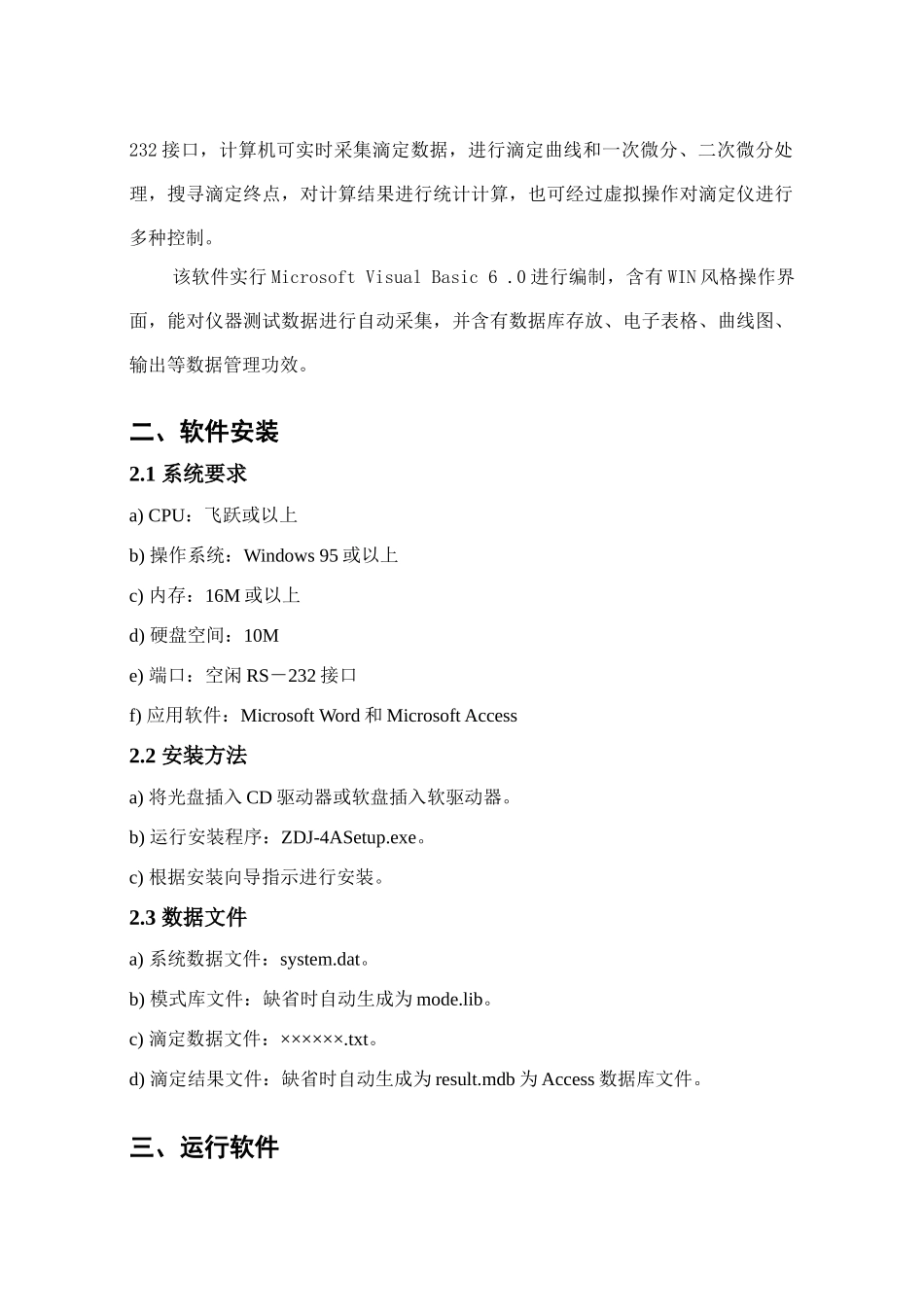

ZDJ-4A 型自动电位滴定仪软件操作说明书上海仪电科学仪器股份目 录一、概述 二、软件安装 三、运行软件 四、设置 五、滴定模式 六、滴定 七、滴定结果 八、输出数据 一、概述ZDJ－4A 型自动电位滴定仪是基于单片微型计算机控制而设计开发自动电位滴定仪，本软件是针对该滴定仪而编写应用软件。经过连接计算机和滴定仪 RS－232 接口，计算机可实时采集滴定数据，进行滴定曲线和一次微分、二次微分处理，搜寻滴定终点，对计算结果进行统计计算，也可经过虚拟操作对滴定仪进行多种控制。该软件实行 Microsoft Visual Basic 6 .0 进行编制，含有 WIN 风格操作界面，能对仪器测试数据进行自动采集，并含有数据库存放、电子表格、曲线图、输出等数据管理功效。二、软件安装2.1 系统要求a) CPU：飞跃或以上b) 操作系统：Windows 95 或以上c) 内存：16M 或以上d) 硬盘空间：10Me) 端口：空闲 RS－232 接口f) 应用软件：Microsoft Word 和 Microsoft Access2.2 安装方法a) 将光盘插入 CD 驱动器或软盘插入软驱动器。b) 运行安装程序：ZDJ-4ASetup.exe。c) 根据安装向导指示进行安装。2.3 数据文件a) 系统数据文件：system.dat。b) 模式库文件：缺省时自动生成为 mode.lib。c) 滴定数据文件：××××××.txt。d) 滴定结果文件：缺省时自动生成为 result.mdb 为 Access 数据库文件。三、运行软件 在运行本软件前，应将滴定仪 RS－232 接口和计算机空余 RS－232 接口用电缆线连接。3.1 运行软件 从“视窗”开始/程序/自动滴定，运行软件，将出现下图所表示主界面。 软件界面关键由以下 5 个方面组成：a) 菜单；b) 工具栏；c) 滴定曲线图；d) 曲线操作按钮；e) 滴定结果显示；f) 滴定虚拟操作按钮；g) 信息显示。 菜单 工具栏 滴定曲线图 曲线操作按钮 通讯状态标志信息显示 滴定结果显示 滴定虚拟操作按钮图 1、主界面3.2 菜单功效打开 打开保留滴定数据。保留 以文本格式保留采集到滴定数据。保留滴定曲线图 以.bmp 格式保留滴定曲线图。打印 进入打印窗口。退出 退出。通讯口 设置通讯口。实时显示 实时显示滴定仪数据。设置滴定仪参数 处理滴定仪参数。编辑滴定仪参数 编辑滴定仪参数取滴定仪参数 调取滴定仪设置参数下传滴定仪参数 将滴定仪参数下传给滴定仪处理曲线 将滴定曲线部分点删除。设置曲线 设置曲线图。设置突跃点控制 设置滴定终点突跃控制。...
