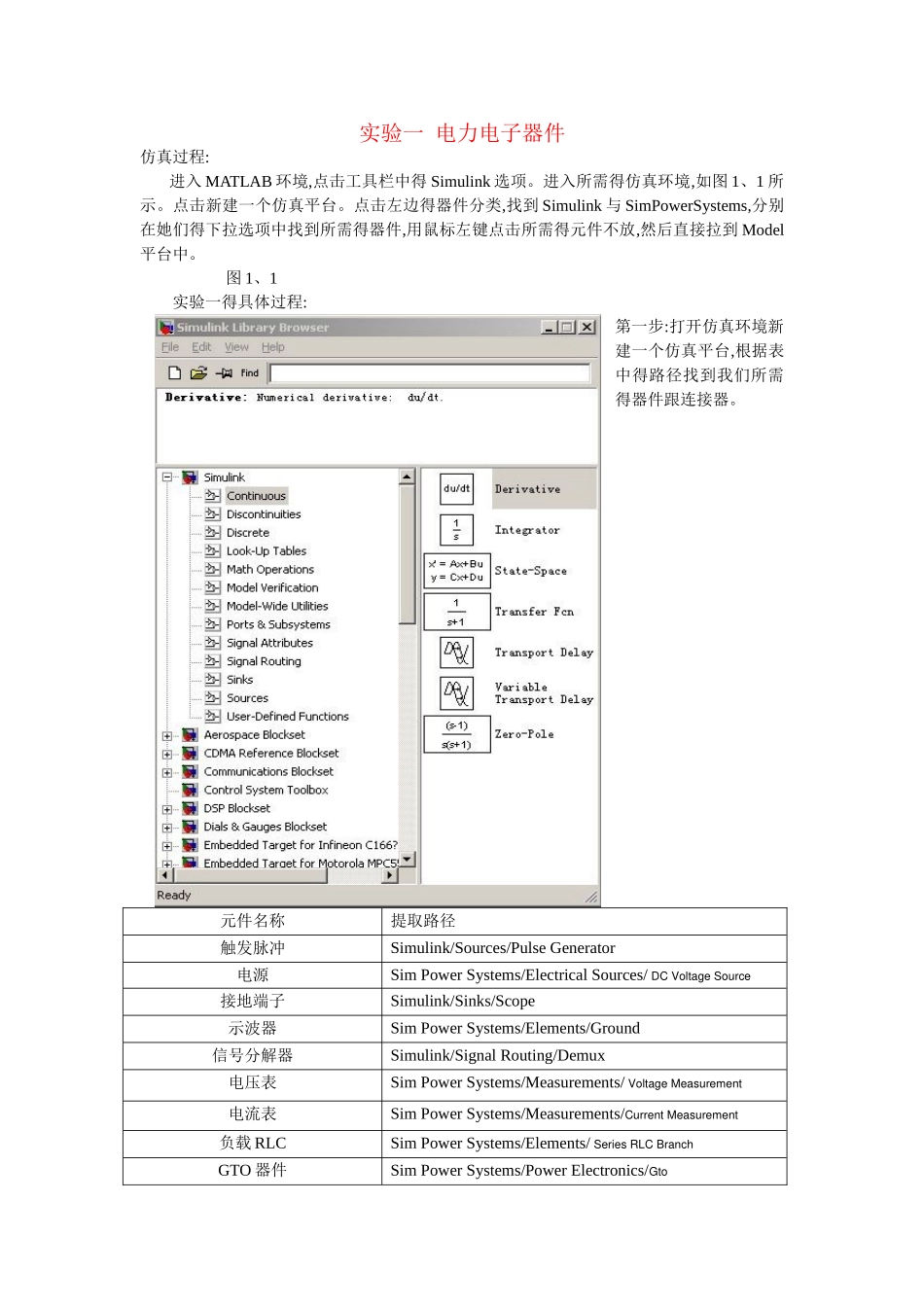

《电力电子技术实验》指导书合肥师范学院电子信息工程学院实验一 电力电子器件仿真过程:进入 MATLAB 环境,点击工具栏中得 Simulink 选项。进入所需得仿真环境,如图 1、1 所示。点击新建一个仿真平台。点击左边得器件分类,找到 Simulink 与 SimPowerSystems,分别在她们得下拉选项中找到所需得器件,用鼠标左键点击所需得元件不放,然后直接拉到 Model平台中。 图 1、1实验一得具体过程:第一步:打开仿真环境新建一个仿真平台,根据表中得路径找到我们所需得器件跟连接器。元件名称提取路径触发脉冲Simulink/Sources/Pulse Generator电源Sim Power Systems/Electrical Sources/ DC Voltage Source接地端子Simulink/Sinks/Scope示波器Sim Power Systems/Elements/Ground信号分解器Simulink/Signal Routing/Demux电压表Sim Power Systems/Measurements/ Voltage Measurement电流表Sim Power Systems/Measurements/Current Measurement负载 RLCSim Power Systems/Elements/ Series RLC BranchGTO 器件Sim Power Systems/Power Electronics/Gto提取出来得器件模型如图 1、2 所示: 图 1、2第二步,元件得复制跟粘贴。有时候相同得模块在仿真中需要多次用到,这时根据常规得方法可以进行复制跟粘贴,可以用一个虚线框复制整个仿真模型。还有一个常用方便得方法就是在选中模块得同时按下 Ctrl 键拖拉鼠标,选中得模块上会出现一个小“+”好,继续按住鼠标与 Ctrl 键不动,移动鼠标就可以将模块拖拉到模型得其她地方复制出一个相同得模块,同时该模块名后会自动加“1”,因为在同一仿真模型中,不允许出现两个名字相同得模块。第三步,把元件得位置调整好,准备进行连接线,具体做法就是移动鼠标到一个器件得连接点上,会出现一个“十字”形得光标,按住鼠标左键不放,一直到您所要连接另一个器件得连接点上,放开左键,这样线就连好了,假如想要连接分支线,可以要在需要分支得地方按住 Ctrl 键,然后按住鼠标左键就可以拉出一根分支线了。在连接示波器时会发现示波器只有一个接线端子,这时可以参照下面示波器得参数调整得方法进行增加端子。在调整元件位置得时候,有时您会遇到有些元件需要改变方向才更方便于连接线,这时可以选中要改变方向得模块,使用 Format 菜单下得 Flip block 与 Rotate block 两条命令,前者改变水平方向,后者做 90 度旋转,也可以用 Ctrl+R 来做 90 度旋转。同时双击模块旁得文字可以改变模块...
