《电气控制与PLC》练习题

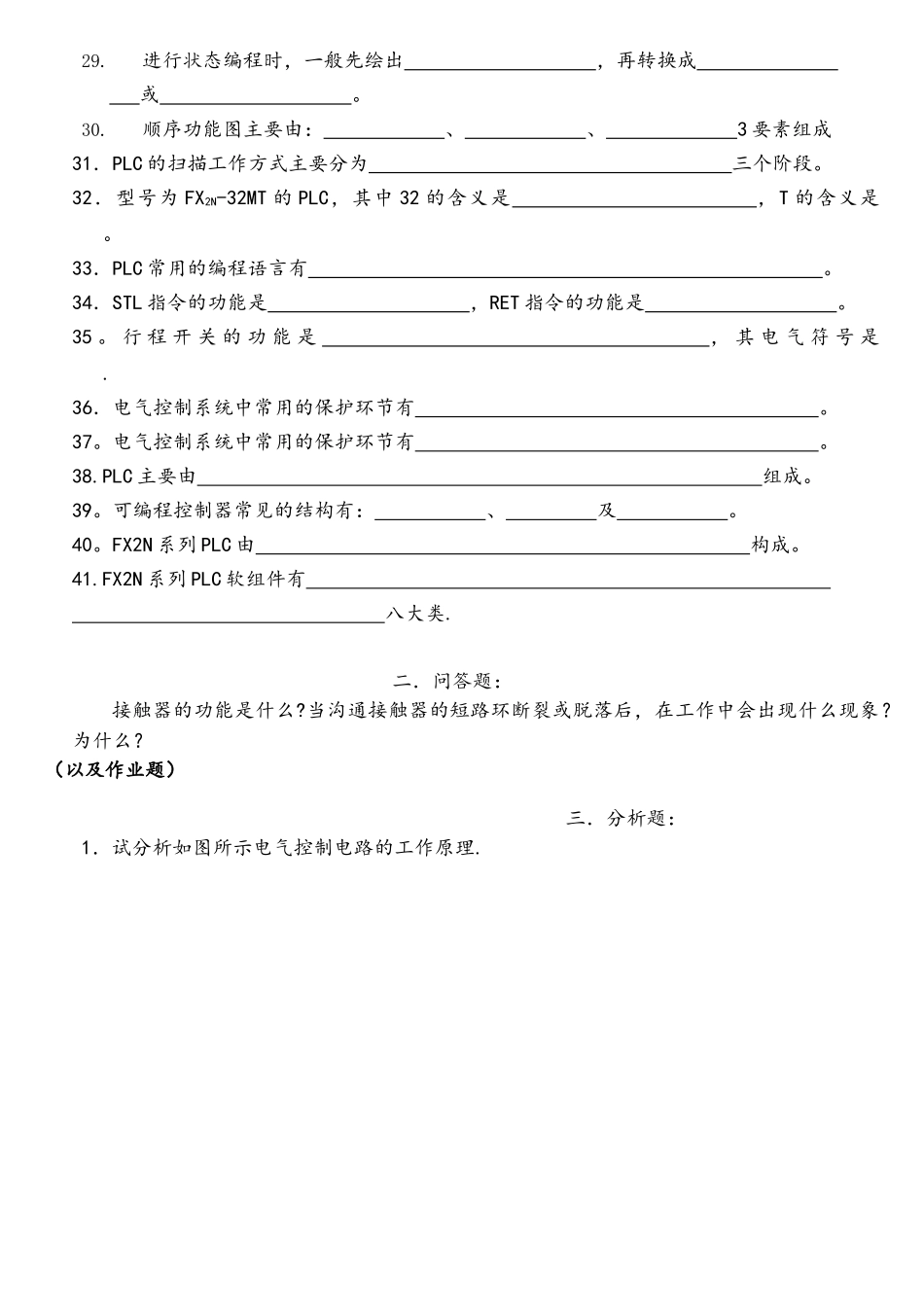

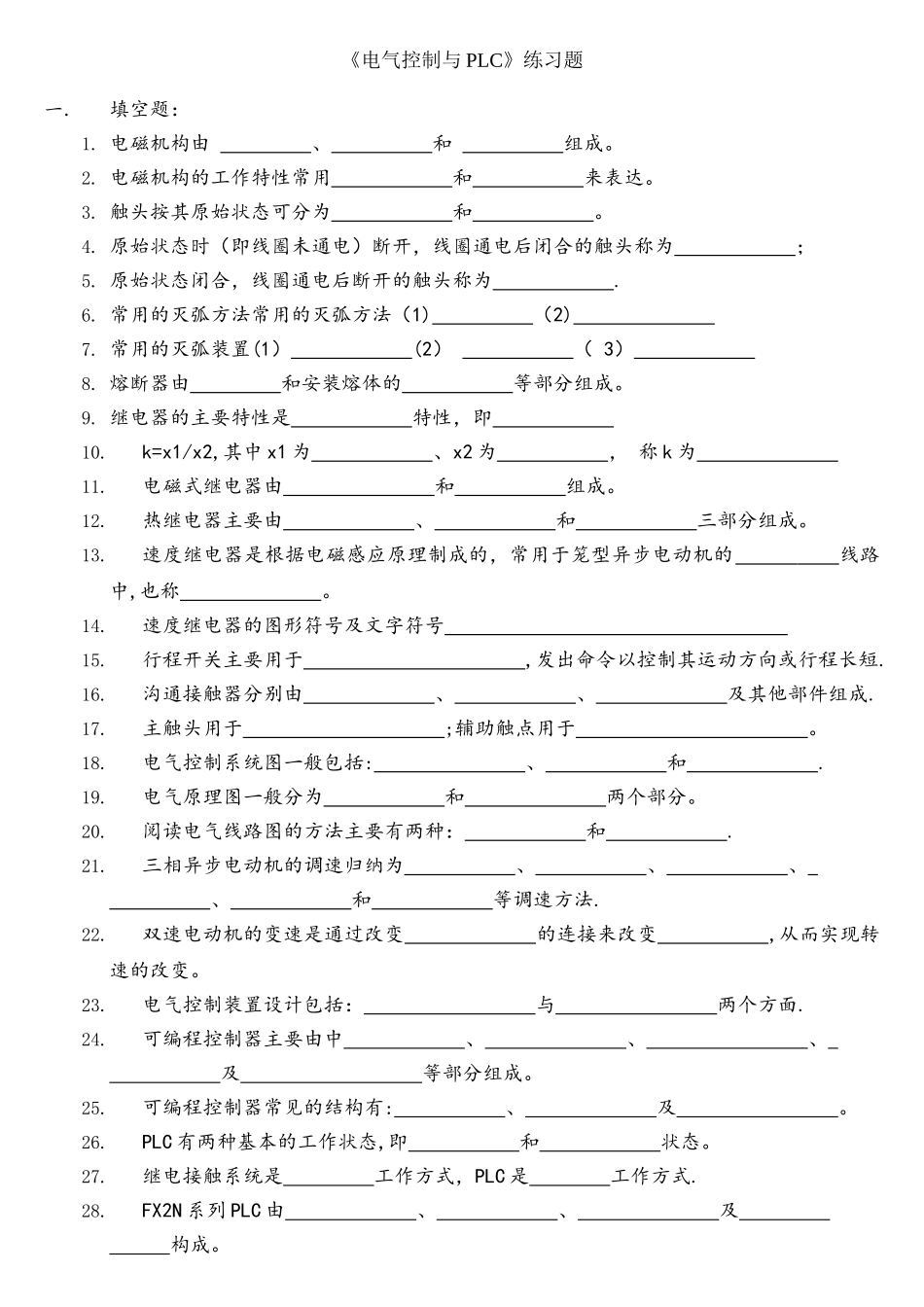

《电气控制与 PLC》练习题一．填空题：1. 电磁机构由 、 和 组成。2. 电磁机构的工作特性常用 和 来表达。3. 触头按其原始状态可分为 和 。4. 原始状态时（即线圈未通电）断开，线圈通电后闭合的触头称为 ；5. 原始状态闭合，线圈通电后断开的触头称为 .6. 常用的灭弧方法常用的灭弧方法（1) （2) 7. 常用的灭弧装置(1） (2） （ 3） 8. 熔断器由 和安装熔体的 等部分组成。 9. 继电器的主要特性是 特性，即 10.k=x1/x2,其中 x1 为 、x2 为 ， 称 k 为 11.电磁式继电器由 和 组成。12.热继电器主要由 、 和 三部分组成。13.速度继电器是根据电磁感应原理制成的，常用于笼型异步电动机的 线路中,也称 。14.速度继电器的图形符号及文字符号 15.行程开关主要用于 ,发出命令以控制其运动方向或行程长短.16.沟通接触器分别由 、 、 及其他部件组成.17.主触头用于 ;辅助触点用于 。18.电气控制系统图一般包括: 、 和 .19.电气原理图一般分为 和 两个部分。20.阅读电气线路图的方法主要有两种： 和 .21.三相异步电动机的调速归纳为 、 、 、 、 和 等调速方法.22.双速电动机的变速是通过改变 的连接来改变 ,从而实现转速的改变。23.电气控制装置设计包括： 与 两个方面.24.可编程控制器主要由中 、 、 、 及 等部分组成。25.可编程控制器常见的结构有: 、 及 。26.PLC 有两种基本的工作状态,即 和 状态。27.继电接触系统是 工作方式，PLC 是 工作方式.28.FX2N 系列 PLC 由 、 、 及 构成。29.进行状态编程时，一般先绘出 ，再转换成 或 。30.顺序功能图主要由： 、 、 3 要素组成31．PLC 的扫描工作方式主要分为 三个阶段。32．型号为 FX2N-32MT 的 PLC，其中 32 的含义是 ，T 的含义是 。33．PLC 常用的编程语言有 。34．STL 指令的功能是 ，RET 指令的功能是 。35 。 行 程 开 关 的 功 能 是 ， 其 电 气 符 号 是 .36．电气控制系统中常用的保护环节有 。37。电气控制系统中常用的保护环节有 。38.PLC 主要由 组成。39。可编程控制器常见的结构有： 、 及 。40。FX2N 系列 PLC 由 构成。41.FX2N 系列 PLC 软组件有 八大类.二．问答题：接触器的功能是什么?当沟通接触器的短路环断裂或脱落后，在工作中会出现什么现象？为什么？（以及作业题）三．分析题：1．试分析如图所示电气控制电路的工作原...
