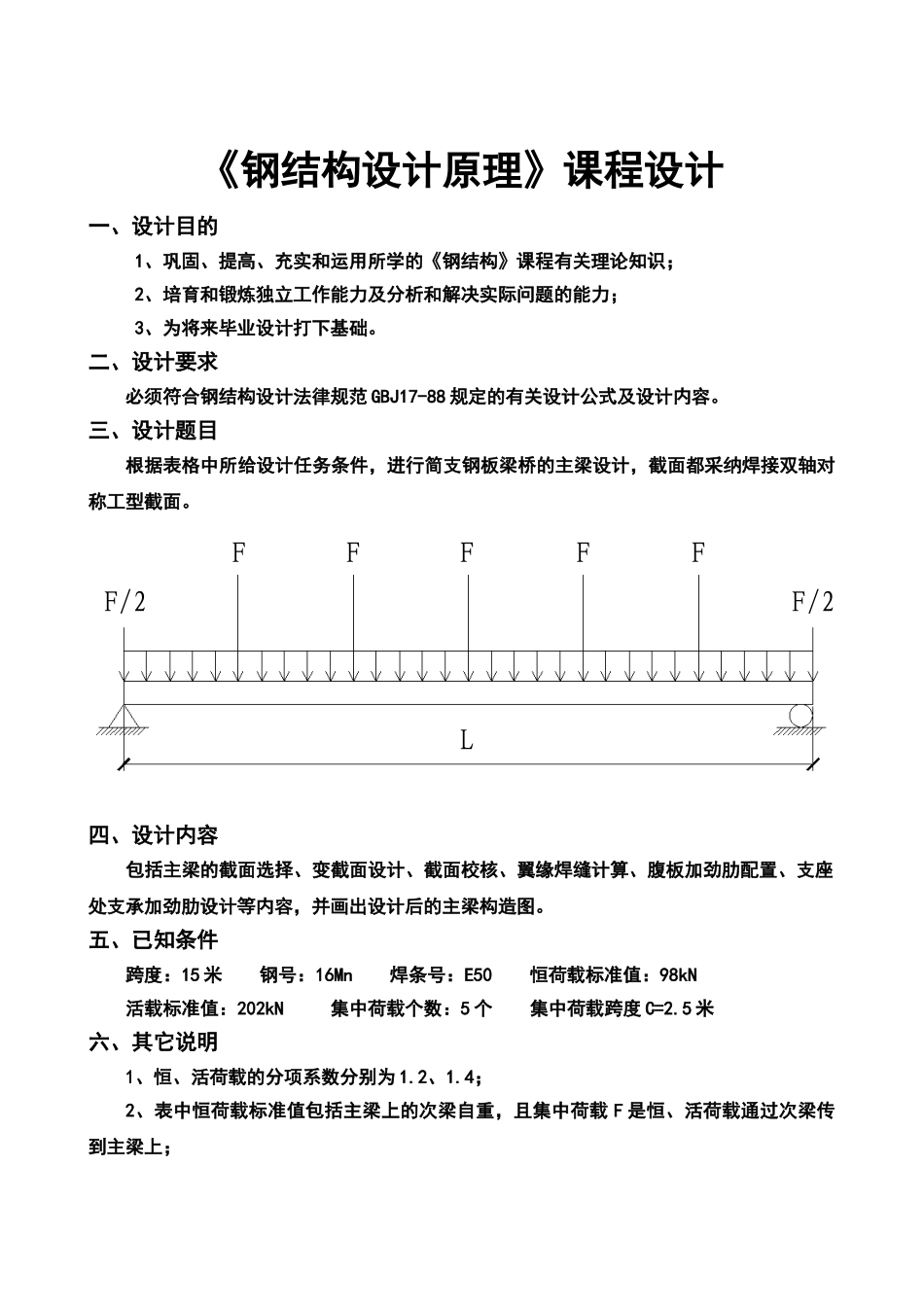

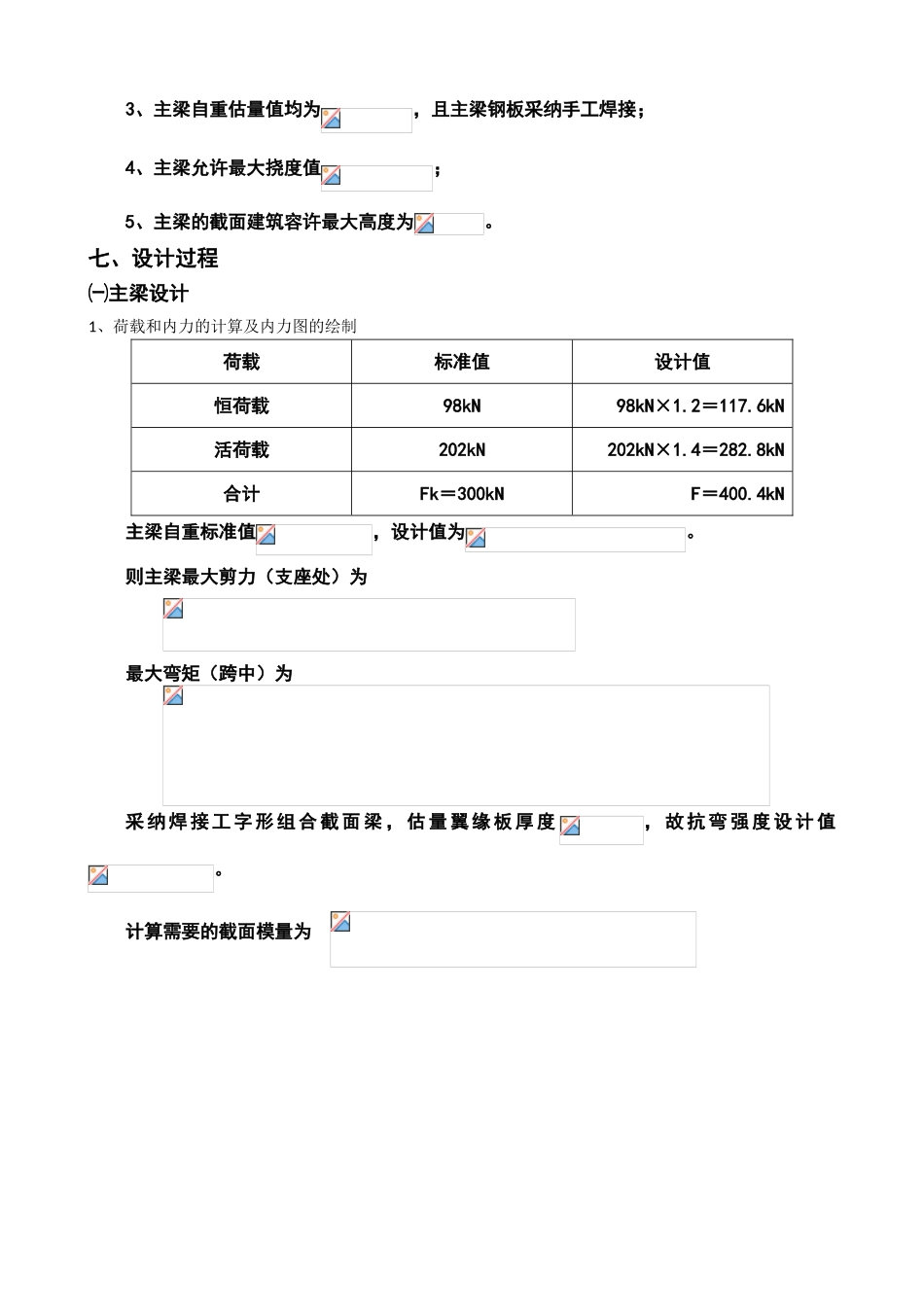

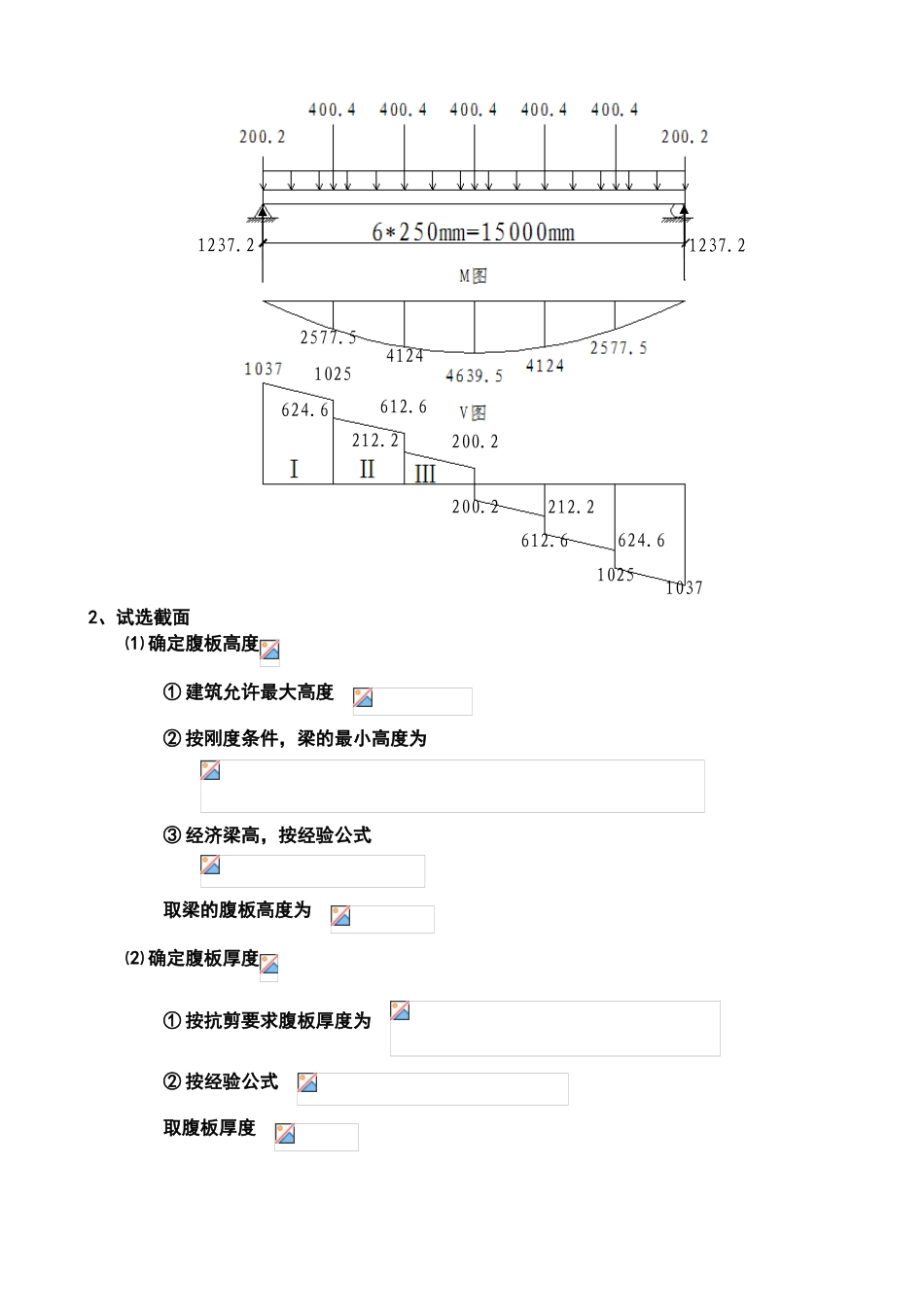

《钢结构设计原理》课程设计一、设计目的 1、巩固、提高、充实和运用所学的《钢结构》课程有关理论知识； 2、培育和锻炼独立工作能力及分析和解决实际问题的能力； 3、为将来毕业设计打下基础。二、设计要求 必须符合钢结构设计法律规范 GBJ17-88 规定的有关设计公式及设计内容。三、设计题目根据表格中所给设计任务条件，进行简支钢板梁桥的主梁设计，截面都采纳焊接双轴对称工型截面。四、设计内容 包括主梁的截面选择、变截面设计、截面校核、翼缘焊缝计算、腹板加劲肋配置、支座处支承加劲肋设计等内容，并画出设计后的主梁构造图。五、已知条件 跨度：15 米 钢号：16Mn 焊条号：E50 恒荷载标准值：98kN 活载标准值：202kN 集中荷载个数：5 个 集中荷载跨度 C=2.5 米 六、其它说明1、恒、活荷载的分项系数分别为 1.2、1.4；2、表中恒荷载标准值包括主梁上的次梁自重，且集中荷载 F 是恒、活荷载通过次梁传到主梁上；FFFFFF/2F/2L3、主梁自重估量值均为，且主梁钢板采纳手工焊接；4、主梁允许最大挠度值；5、主梁的截面建筑容许最大高度为。七、设计过程㈠主梁设计1、荷载和内力的计算及内力图的绘制荷载标准值设计值恒荷载98kN98kN×1.2＝117.6kN活荷载202kN202kN×1.4＝282.8kN合计Fk＝300kNF＝400.4kN主梁自重标准值，设计值为。则主梁最大剪力（支座处）为最大弯矩（跨中）为采 纳 焊 接 工 字 形 组 合 截 面 梁 ， 估 量 翼 缘 板 厚 度， 故 抗 弯 强 度 设 计 值。计算需要的截面模量为 2、试选截面⑴ 确定腹板高度① 建筑允许最大高度 ② 按刚度条件，梁的最小高度为③ 经济梁高，按经验公式取梁的腹板高度为 ⑵ 确定腹板厚度① 按抗剪要求腹板厚度为 ② 按经验公式 取腹板厚度 200.2200.2212.2212.2612.6612.6624.6624.61025102510371237.21237.241242577.5⑶ 确定翼缘尺寸每个翼缘所需截面积为 翼缘宽度为 ～～～ 取翼缘厚度为 取3、截面验算⑴ 梁的截面几何参数26261400mm1452mmh0h1h⑵ 强度验算 ① 验算抗弯强度 ② 验算抗剪强度 ③ 主梁的支承处以及支承次梁处均配置支承加劲肋，故不验算局部承压强度（即）。④ 验算折算应力（腹板端部） 则折算应力为 ⑶ 刚度验算全部永久荷载与可变荷载的标准值在梁跨中产生的最大弯矩为 4、变截面的设计⑴ 变截面位置和端部截面尺寸 梁的截面在半跨内通常做一次改变，可以节约钢材，一般在距支座处改变截...
