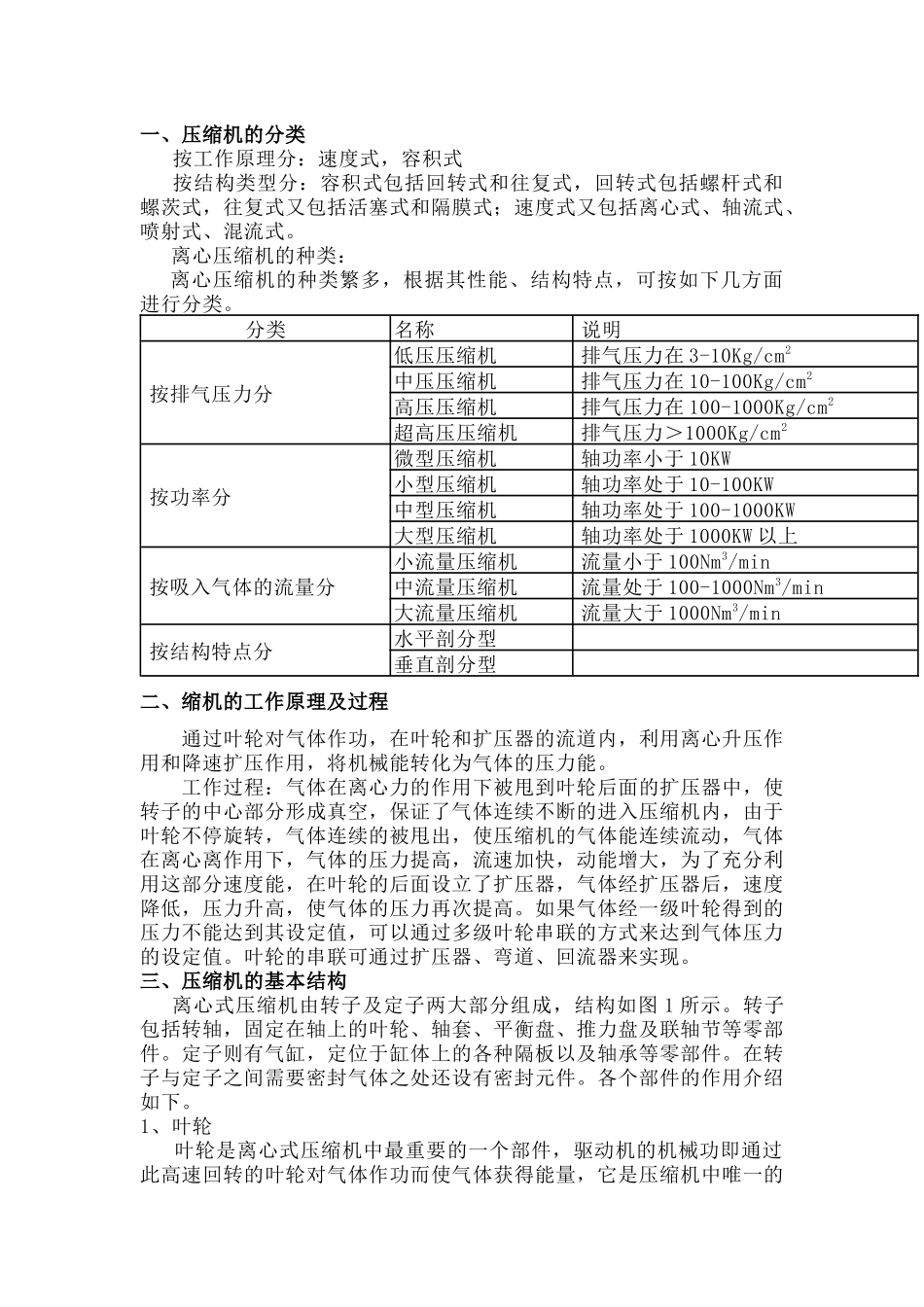

一、压缩机的分类按工作原理分：速度式，容积式按结构类型分：容积式包括回转式和往复式，回转式包括螺杆式和螺茨式，往复式又包括活塞式和隔膜式；速度式又包括离心式、轴流式、喷射式、混流式。离心压缩机的种类：离心压缩机的种类繁多，根据其性能、结构特点，可按如下几方面进行分类。分类名称说明按排气压力分低压压缩机排气压力在 3-10Kg/cm2中压压缩机排气压力在 10-100Kg/cm2高压压缩机排气压力在 100-1000Kg/cm2超高压压缩机排气压力＞1000Kg/cm2按功率分微型压缩机轴功率小于 10KW小型压缩机轴功率处于 10-100KW中型压缩机轴功率处于 100-1000KW大型压缩机轴功率处于 1000KW 以上按吸入气体的流量分小流量压缩机流量小于 100Nm3/min中流量压缩机流量处于 100-1000Nm3/min大流量压缩机流量大于 1000Nm3/min按结构特点分水平剖分型 垂直剖分型 二、缩机的工作原理及过程 通过叶轮对气体作功，在叶轮和扩压器的流道内，利用离心升压作用和降速扩压作用，将机械能转化为气体的压力能。 工作过程：气体在离心力的作用下被甩到叶轮后面的扩压器中，使转子的中心部分形成真空，保证了气体连续不断的进入压缩机内，由于叶轮不停旋转，气体连续的被甩出，使压缩机的气体能连续流动，气体在离心离作用下，气体的压力提高，流速加快，动能增大，为了充分利用这部分速度能，在叶轮的后面设立了扩压器，气体经扩压器后，速度降低，压力升高，使气体的压力再次提高。如果气体经一级叶轮得到的压力不能达到其设定值，可以通过多级叶轮串联的方式来达到气体压力的设定值。叶轮的串联可通过扩压器、弯道、回流器来实现。三、压缩机的基本结构离心式压缩机由转子及定子两大部分组成，结构如图 1 所示。转子包括转轴，固定在轴上的叶轮、轴套、平衡盘、推力盘及联轴节等零部件。定子则有气缸，定位于缸体上的各种隔板以及轴承等零部件。在转子与定子之间需要密封气体之处还设有密封元件。各个部件的作用介绍如下。1、叶轮 叶轮是离心式压缩机中最重要的一个部件，驱动机的机械功即通过此高速回转的叶轮对气体作功而使气体获得能量，它是压缩机中唯一的作功部件，亦称工作轮。叶轮一般是由轮盖、轮盘和叶片组成的闭式叶轮，也有没有轮盖的半开式叶轮。2、主轴 主轴是起支持旋转零件及传递扭矩作用的。根据其结构形式。有阶梯轴及光轴两种，光轴有形状简单，加工方便的特点。3、平衡盘在多级离心式压缩机中因每级叶轮两侧的气体作用力大小...
