万科水电安装工程作业指引

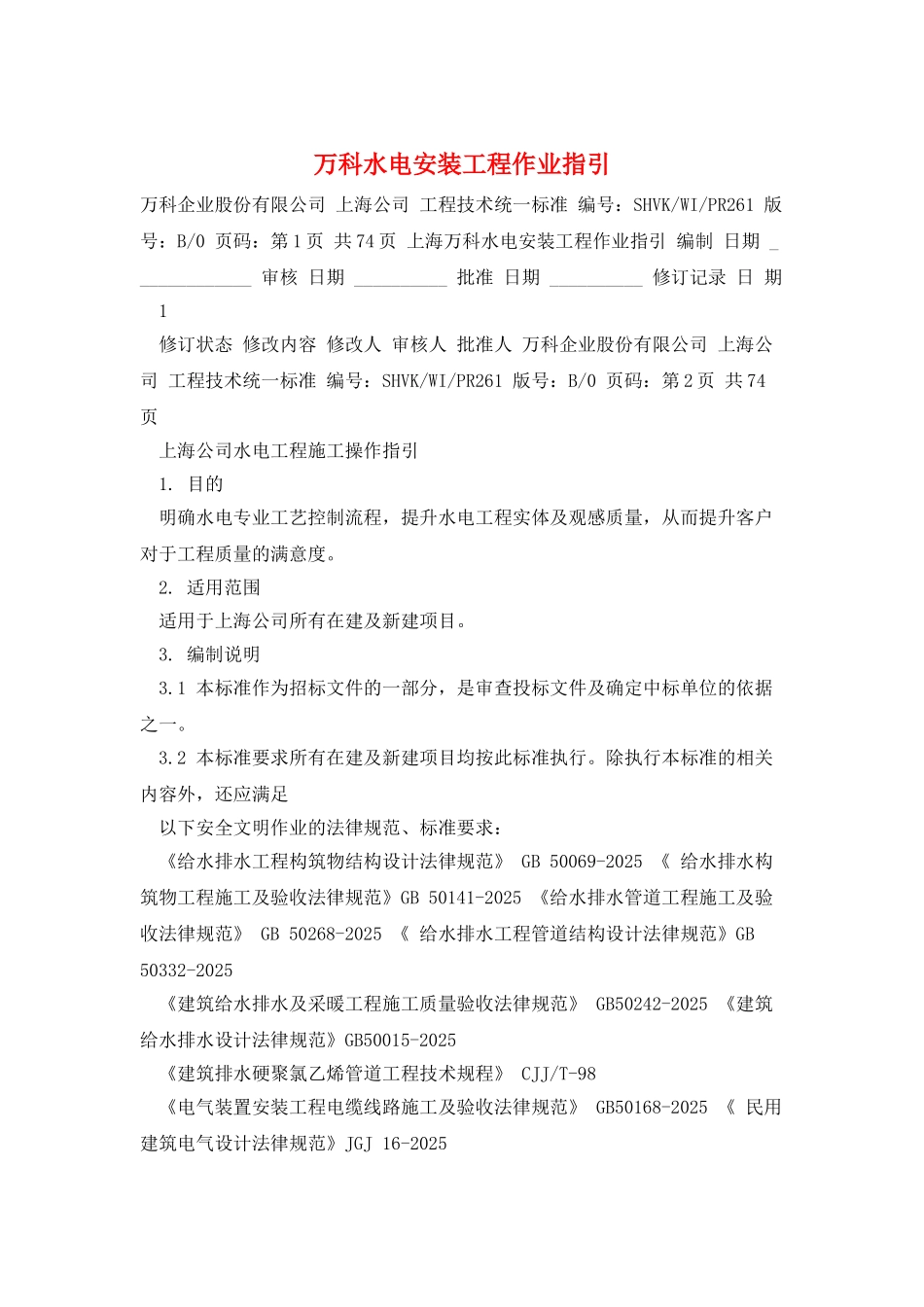

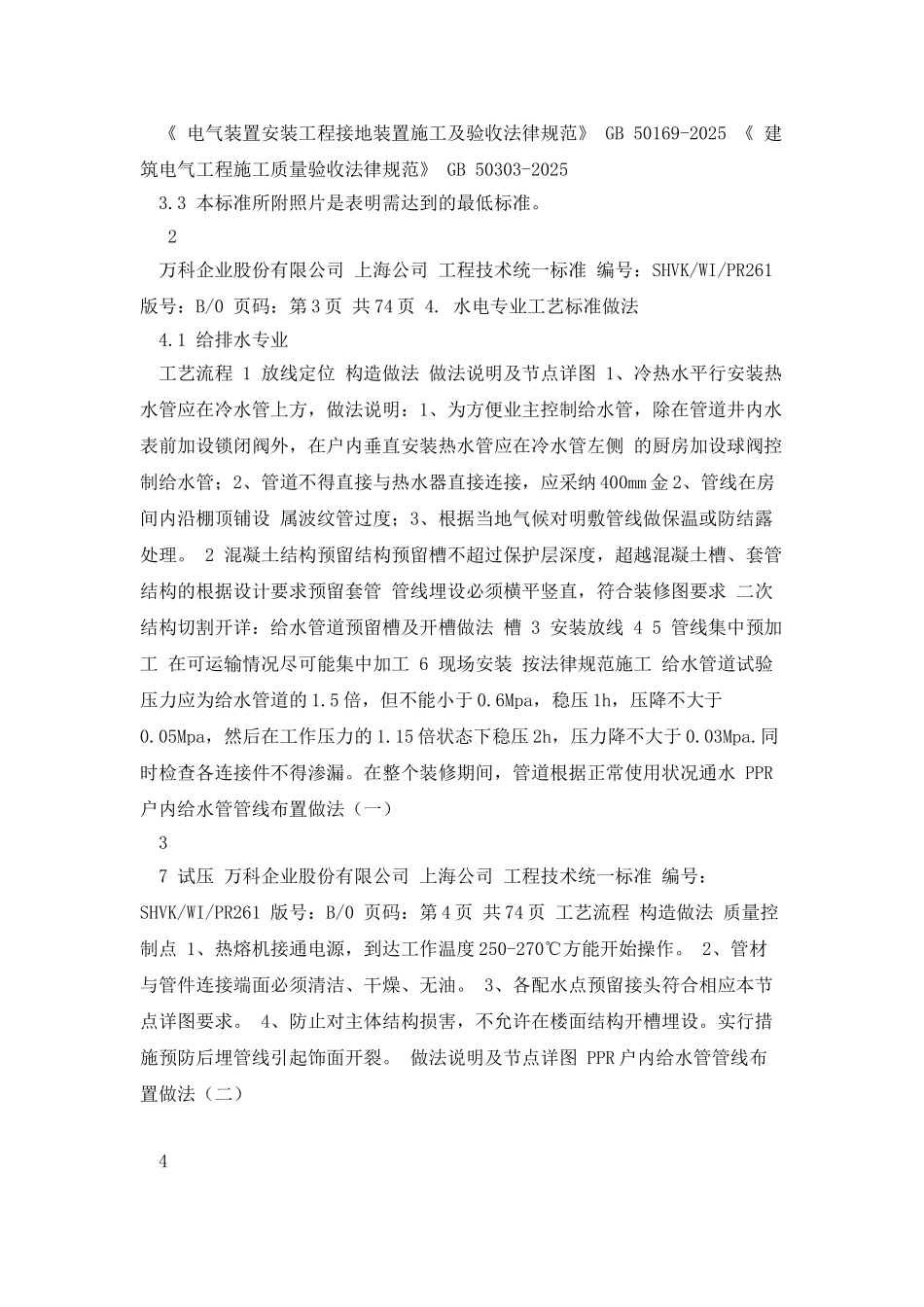

万科水电安装工程作业指引万科企业股份有限公司 上海公司 工程技术统一标准 编号：SHVK/WI/PR261 版号：B/0 页码：第 1 页 共 74 页 上海万科水电安装工程作业指引 编制 日期 _____________ 审核 日期 __________ 批准 日期 __________ 修订记录 日 期 1 修订状态 修改内容 修改人 审核人 批准人 万科企业股份有限公司 上海公司 工程技术统一标准 编号：SHVK/WI/PR261 版号：B/0 页码：第 2 页 共 74页 上海公司水电工程施工操作指引 1. 目的 明确水电专业工艺控制流程，提升水电工程实体及观感质量，从而提升客户对于工程质量的满意度。 2. 适用范围 适用于上海公司所有在建及新建项目。 3. 编制说明 3.1 本标准作为招标文件的一部分，是审查投标文件及确定中标单位的依据之一。 3.2 本标准要求所有在建及新建项目均按此标准执行。除执行本标准的相关内容外，还应满足 以下安全文明作业的法律规范、标准要求： 《给水排水工程构筑物结构设计法律规范》 GB 50069-2025 《 给水排水构筑物工程施工及验收法律规范》GB 50141-2025 《给水排水管道工程施工及验收法律规范》 GB 50268-2025 《 给水排水工程管道结构设计法律规范》GB 50332-2025 《建筑给水排水及采暖工程施工质量验收法律规范》 GB50242-2025 《建筑给水排水设计法律规范》GB50015-2025 《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T-98 《电气装置安装工程电缆线路施工及验收法律规范》 GB50168-2025 《 民用建筑电气设计法律规范》JGJ 16-2025 《 电气装置安装工程接地装置施工及验收法律规范》 GB 50169-2025 《 建筑电气工程施工质量验收法律规范》 GB 50303-2025 3.3 本标准所附照片是表明需达到的最低标准。 2 万科企业股份有限公司 上海公司 工程技术统一标准 编号：SHVK/WI/PR261 版号：B/0 页码：第 3 页 共 74 页 4. 水电专业工艺标准做法 4.1 给排水专业 工艺流程 1 放线定位 构造做法 做法说明及节点详图 1、冷热水平行安装热水管应在冷水管上方，做法说明：1、为方便业主控制给水管，除在管道井内水表前加设锁闭阀外，在户内垂直安装热水管应在冷水管左侧 的厨房加设球阀控制给水管；2、管道不得直接与热水器直接连接，应采纳 400mm 金 2、管线在房间内沿棚顶铺设 属波纹管过度；3、根据当地气候对明敷管线做保温或防结露处理。 2 混凝土结构预留结...
