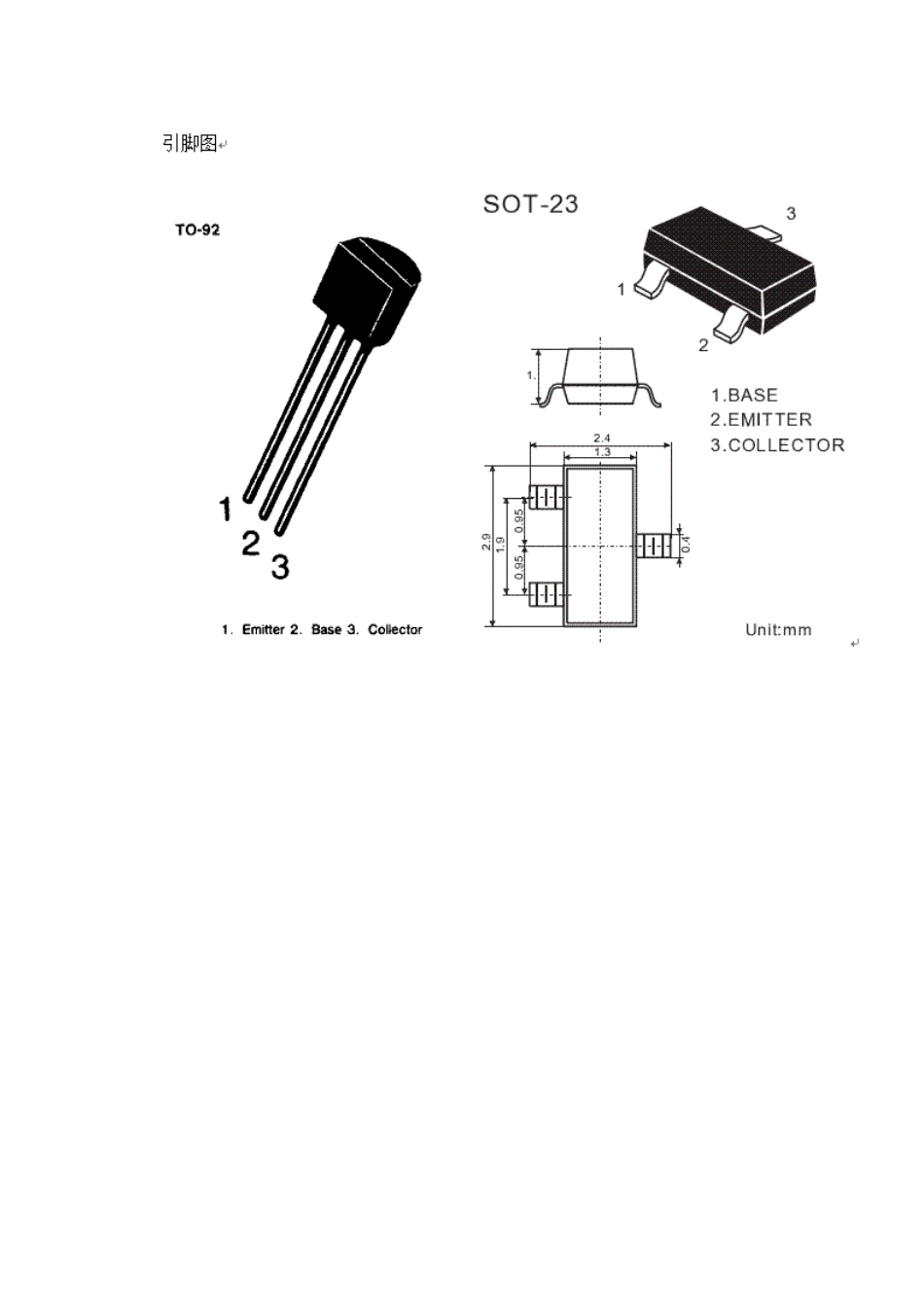

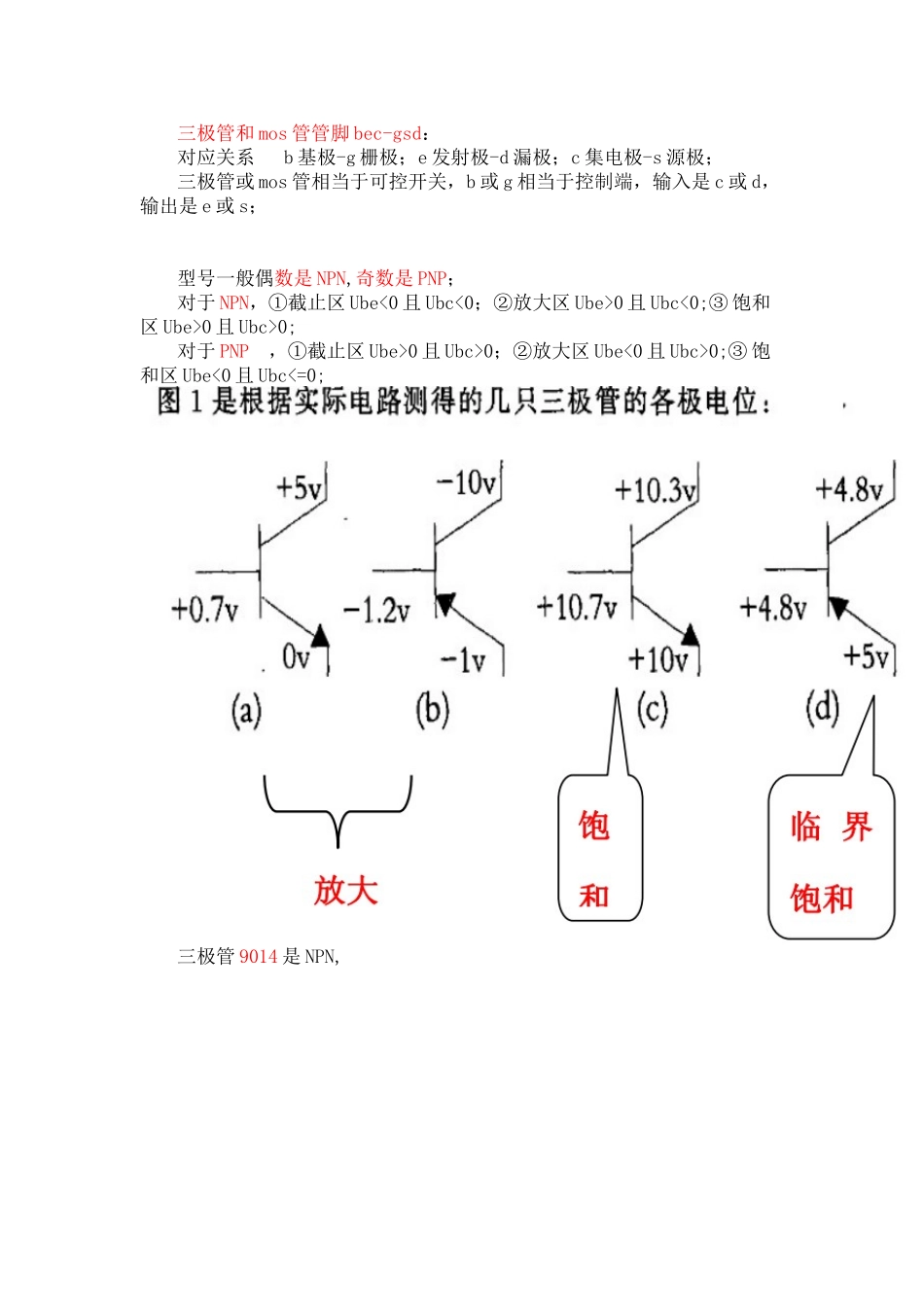

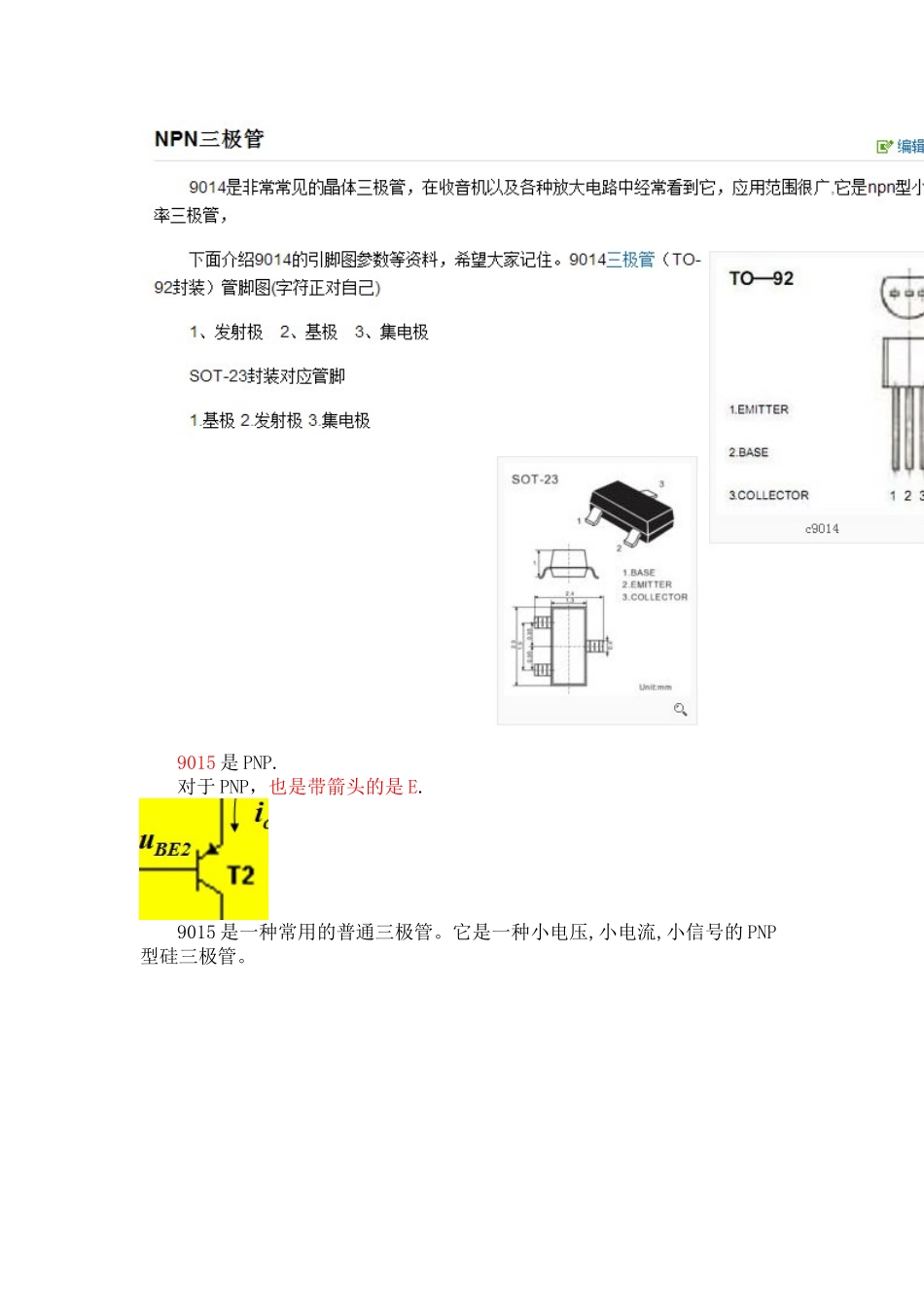

三极管和 mos 管管脚 bec-gsd：对应关系 b 基极-g 栅极；e 发射极-d 漏极；c 集电极-s 源极；三极管或 mos 管相当于可控开关，b 或 g 相当于控制端，输入是 c 或 d，输出是 e 或 s；型号一般偶数是 NPN,奇数是 PNP；对于 NPN，①截止区 Ube<0 且 Ubc<0；②放大区 Ube>0 且 Ubc<0;③ 饱和区 Ube>0 且 Ubc>0;对于 PNP ，①截止区 Ube>0 且 Ubc>0；②放大区 Ube<0 且 Ubc>0;③ 饱和区 Ube<0 且 Ubc<=0;三极管 9014 是 NPN,9015 是 PNP.对于 PNP，也是带箭头的是 E.9015 是一种常用的普通三极管。它是一种小电压,小电流,小信号的 PNP型硅三极管。
