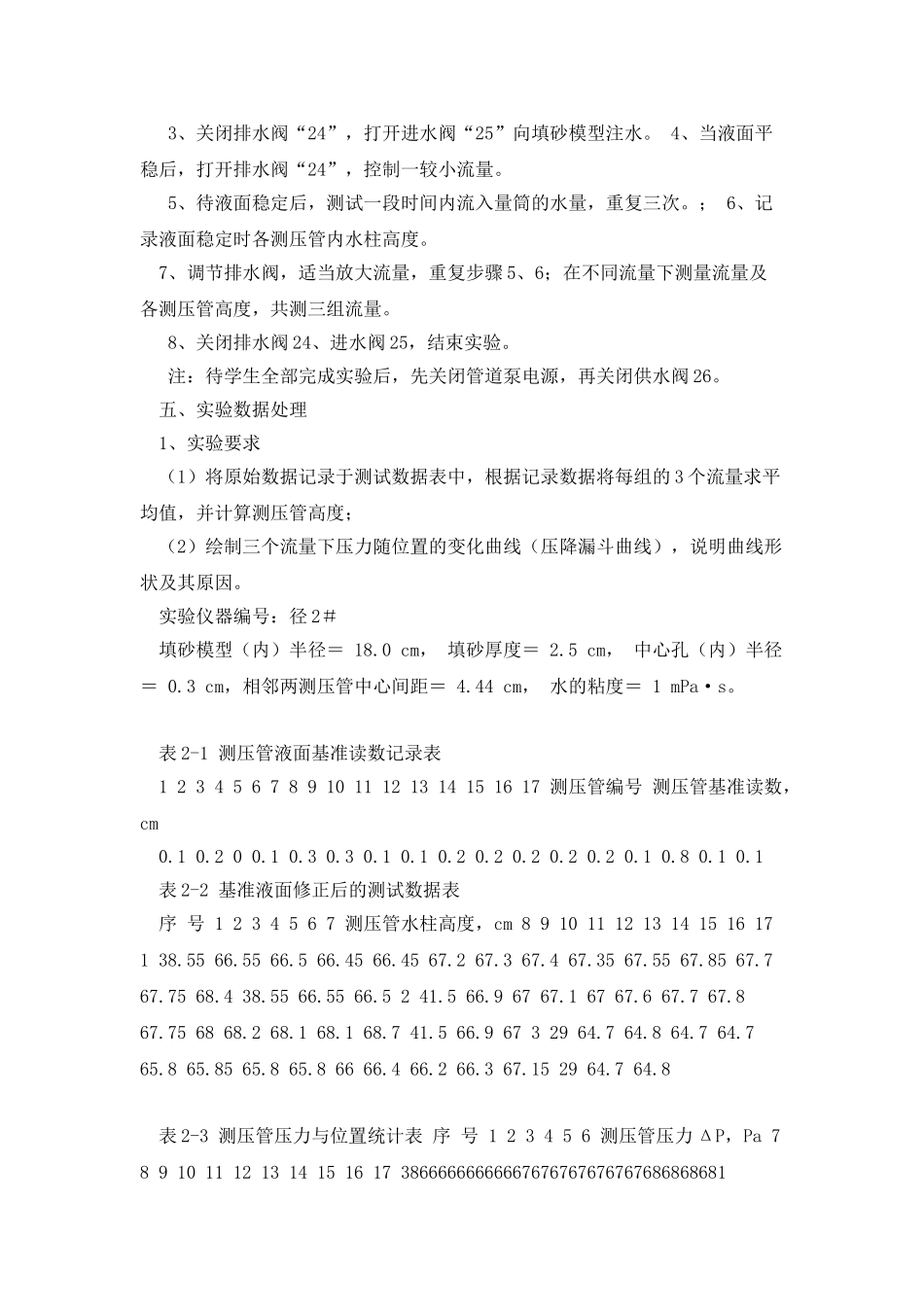

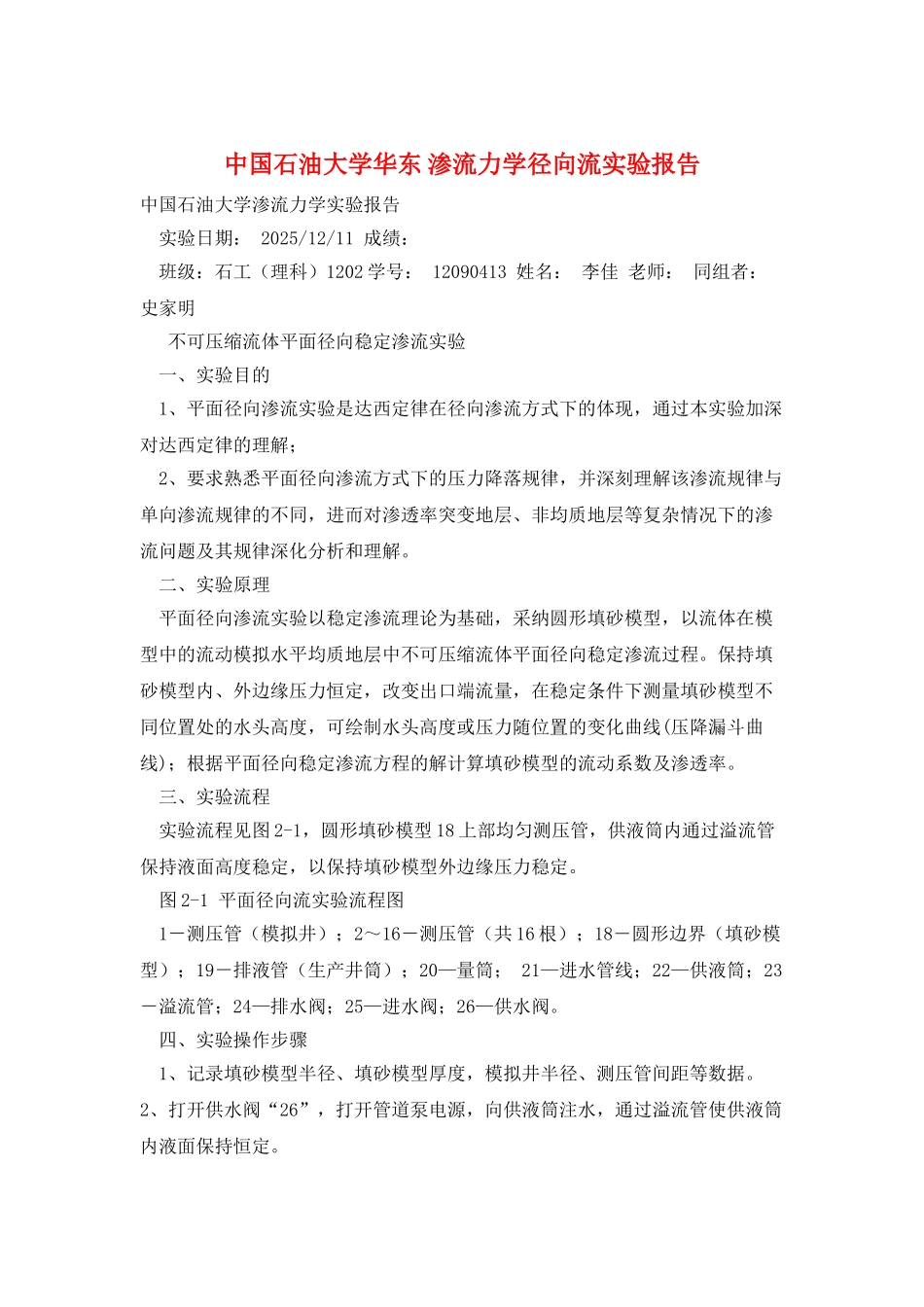

中国石油大学华东 渗流力学径向流实验报告中国石油大学渗流力学实验报告 实验日期： 2025/12/11 成绩： 班级：石工（理科）1202 学号： 12090413 姓名： 李佳 老师： 同组者： 史家明 不可压缩流体平面径向稳定渗流实验 一、实验目的 1、平面径向渗流实验是达西定律在径向渗流方式下的体现，通过本实验加深对达西定律的理解； 2、要求熟悉平面径向渗流方式下的压力降落规律，并深刻理解该渗流规律与单向渗流规律的不同，进而对渗透率突变地层、非均质地层等复杂情况下的渗流问题及其规律深化分析和理解。 二、实验原理 平面径向渗流实验以稳定渗流理论为基础，采纳圆形填砂模型，以流体在模型中的流动模拟水平均质地层中不可压缩流体平面径向稳定渗流过程。保持填砂模型内、外边缘压力恒定，改变出口端流量，在稳定条件下测量填砂模型不同位置处的水头高度，可绘制水头高度或压力随位置的变化曲线(压降漏斗曲线)；根据平面径向稳定渗流方程的解计算填砂模型的流动系数及渗透率。 三、实验流程 实验流程见图 2-1，圆形填砂模型 18 上部均匀测压管，供液筒内通过溢流管保持液面高度稳定，以保持填砂模型外边缘压力稳定。 图 2-1 平面径向流实验流程图 1－测压管（模拟井）；2～16－测压管（共 16 根）；18―圆形边界（填砂模型）；19－排液管（生产井筒）；20—量筒； 21—进水管线；22—供液筒；23－溢流管；24—排水阀；25—进水阀；26—供水阀。 四、实验操作步骤 1、记录填砂模型半径、填砂模型厚度，模拟井半径、测压管间距等数据。 2、打开供水阀“26”，打开管道泵电源，向供液筒注水，通过溢流管使供液筒内液面保持恒定。 3、关闭排水阀“24”，打开进水阀“25”向填砂模型注水。 4、当液面平稳后，打开排水阀“24”，控制一较小流量。 5、待液面稳定后，测试一段时间内流入量筒的水量，重复三次。； 6、记录液面稳定时各测压管内水柱高度。 7、调节排水阀，适当放大流量，重复步骤 5、6；在不同流量下测量流量及各测压管高度，共测三组流量。 8、关闭排水阀 24、进水阀 25，结束实验。 注：待学生全部完成实验后，先关闭管道泵电源，再关闭供水阀 26。 五、实验数据处理 1、实验要求 （1）将原始数据记录于测试数据表中，根据记录数据将每组的 3 个流量求平均值，并计算测压管高度； （2）绘制三个流量下压力随位置的变化曲线（压降漏斗曲线），说明曲线形状及其原因。 实验仪器编号：...
