中频炉除尘器中频炉除尘系统方案

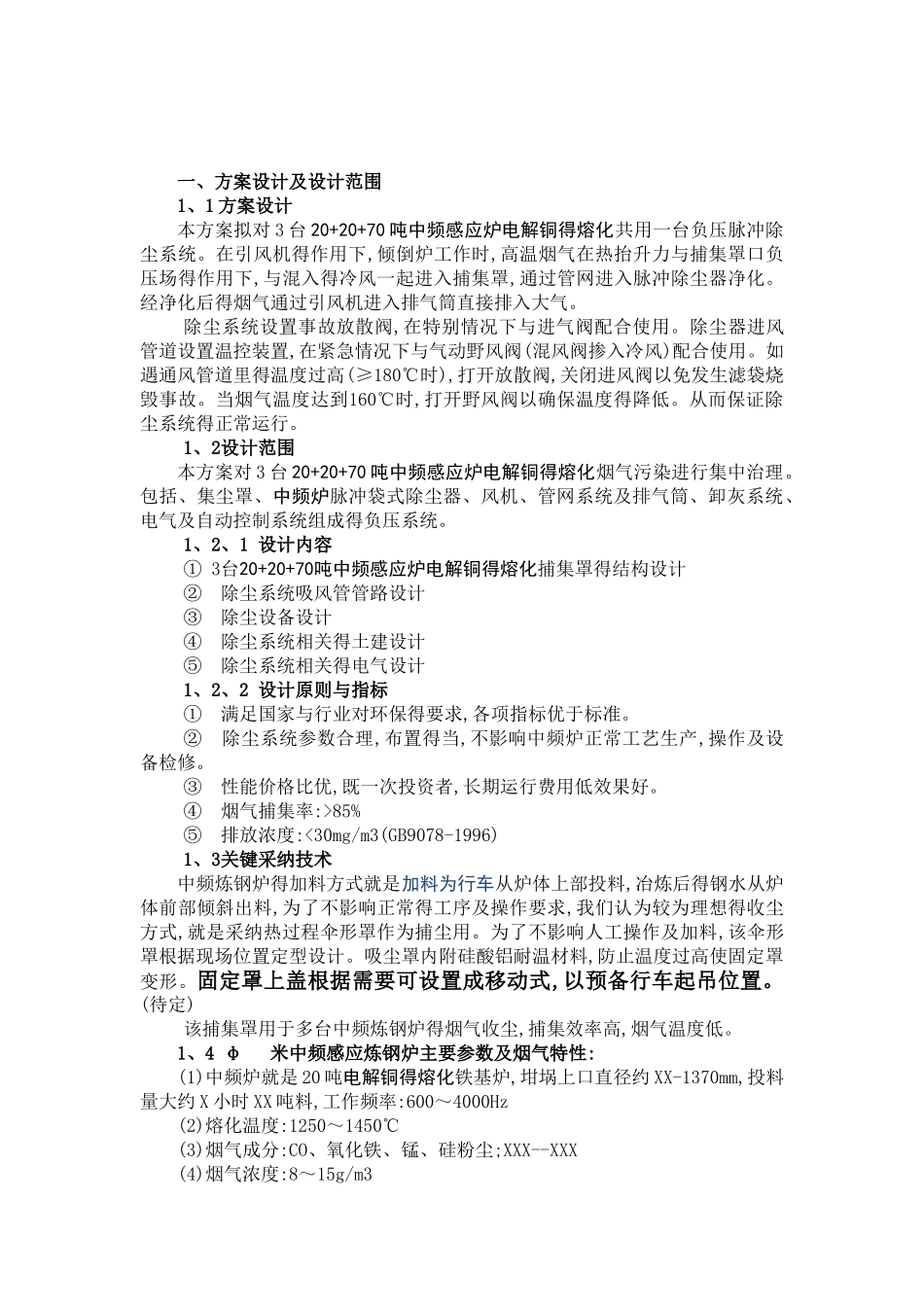

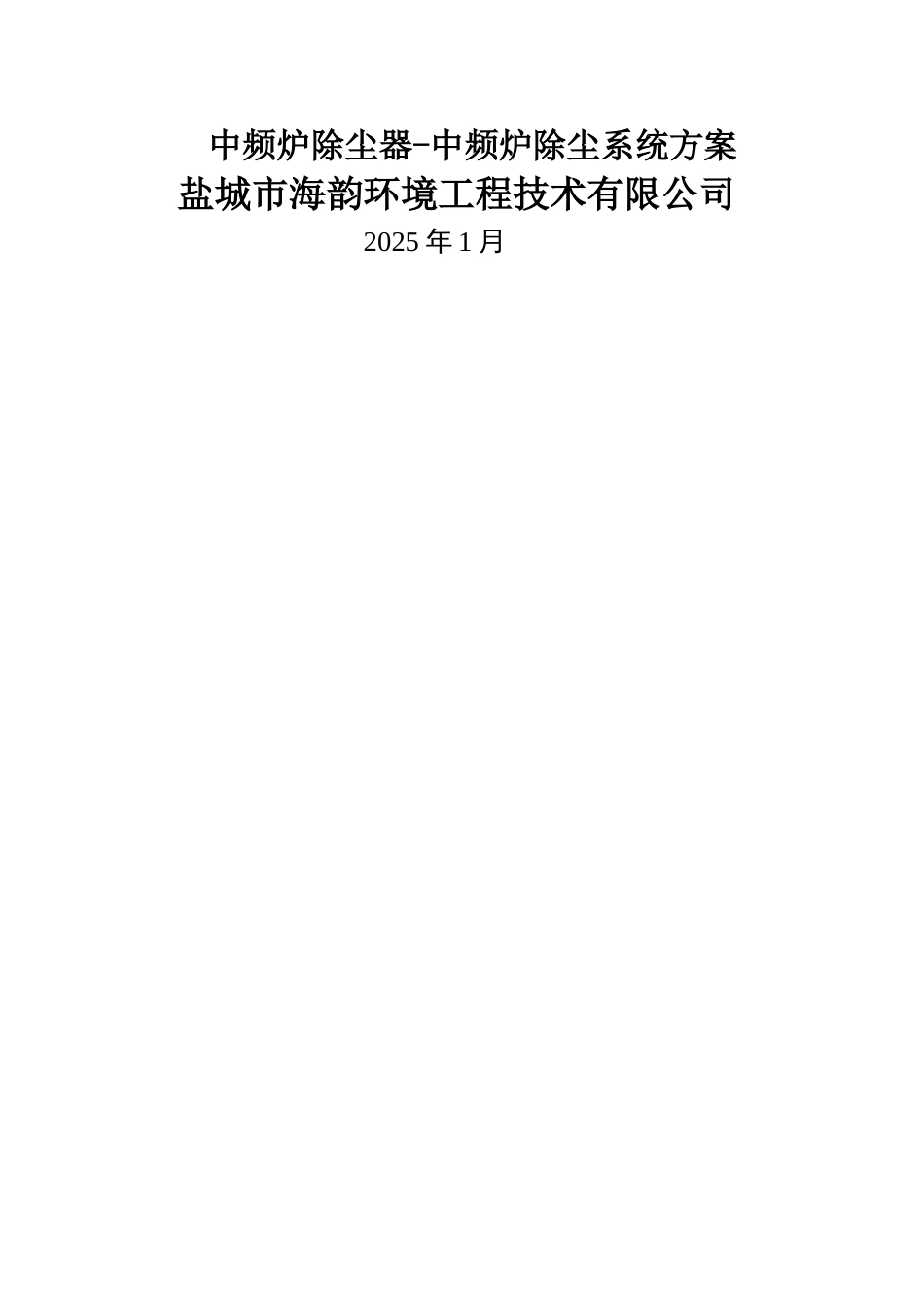

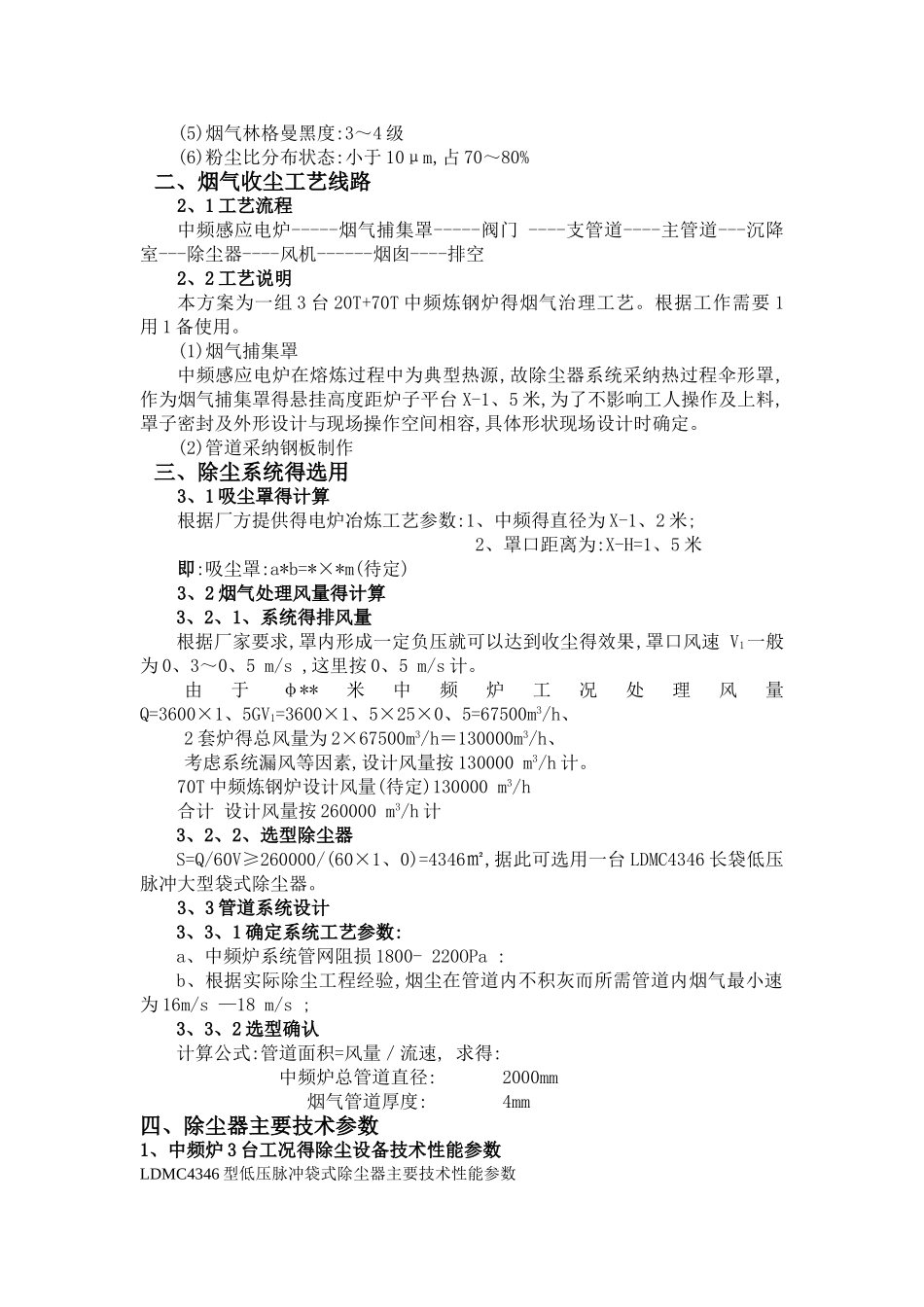

中频炉除尘器-中频炉除尘系统方案盐城市海韵环境工程技术有限公司2025 年 1 月一、方案设计及设计范围1、1 方案设计本方案拟对 3 台 20+20+70 吨中频感应炉电解铜得熔化共用一台负压脉冲除尘系统。在引风机得作用下,倾倒炉工作时,高温烟气在热抬升力与捕集罩口负压场得作用下,与混入得冷风一起进入捕集罩,通过管网进入脉冲除尘器净化。经净化后得烟气通过引风机进入排气筒直接排入大气。 除尘系统设置事故放散阀,在特别情况下与进气阀配合使用。除尘器进风管道设置温控装置,在紧急情况下与气动野风阀(混风阀掺入冷风)配合使用。如遇通风管道里得温度过高(≥180℃时),打开放散阀,关闭进风阀以免发生滤袋烧毁事故。当烟气温度达到160℃时,打开野风阀以确保温度得降低。从而保证除尘系统得正常运行。1、2设计范围本方案对 3 台 20+20+70 吨中频感应炉电解铜得熔化烟气污染进行集中治理。包括、集尘罩、中频炉脉冲袋式除尘器、风机、管网系统及排气筒、卸灰系统、电气及自动控制系统组成得负压系统。1、2、1 设计内容① 3台20+20+70吨中频感应炉电解铜得熔化捕集罩得结构设计② 除尘系统吸风管管路设计③ 除尘设备设计④ 除尘系统相关得土建设计⑤ 除尘系统相关得电气设计1、2、2 设计原则与指标① 满足国家与行业对环保得要求,各项指标优于标准。② 除尘系统参数合理,布置得当,不影响中频炉正常工艺生产,操作及设备检修。③ 性能价格比优,既一次投资者,长期运行费用低效果好。④ 烟气捕集率:>85%⑤ 排放浓度:<30mg/m3(GB9078-1996)1、3关键采纳技术中频炼钢炉得加料方式就是加料为行车从炉体上部投料,冶炼后得钢水从炉体前部倾斜出料,为了不影响正常得工序及操作要求,我们认为较为理想得收尘方式,就是采纳热过程伞形罩作为捕尘用。为了不影响人工操作及加料,该伞形罩根据现场位置定型设计。吸尘罩内附硅酸铝耐温材料,防止温度过高使固定罩变形。固定罩上盖根据需要可设置成移动式,以预备行车起吊位置。 (待定) 该捕集罩用于多台中频炼钢炉得烟气收尘,捕集效率高,烟气温度低。1、4 φ 米中频感应炼钢炉主要参数及烟气特性:(1)中频炉就是 20 吨电解铜得熔化铁基炉,坩埚上口直径约 XX-1370mm,投料量大约 X 小时 XX 吨料,工作频率:600～4000Hz(2)熔化温度:1250～1450℃(3)烟气成分:CO、氧化铁、锰、硅粉尘;XXX--XXX(4)烟气浓度:8～15g/m3(5)烟气林格曼黑度:3～4 级(6)粉尘比分布状态:小于 10μm,占 70～80%二、烟...
