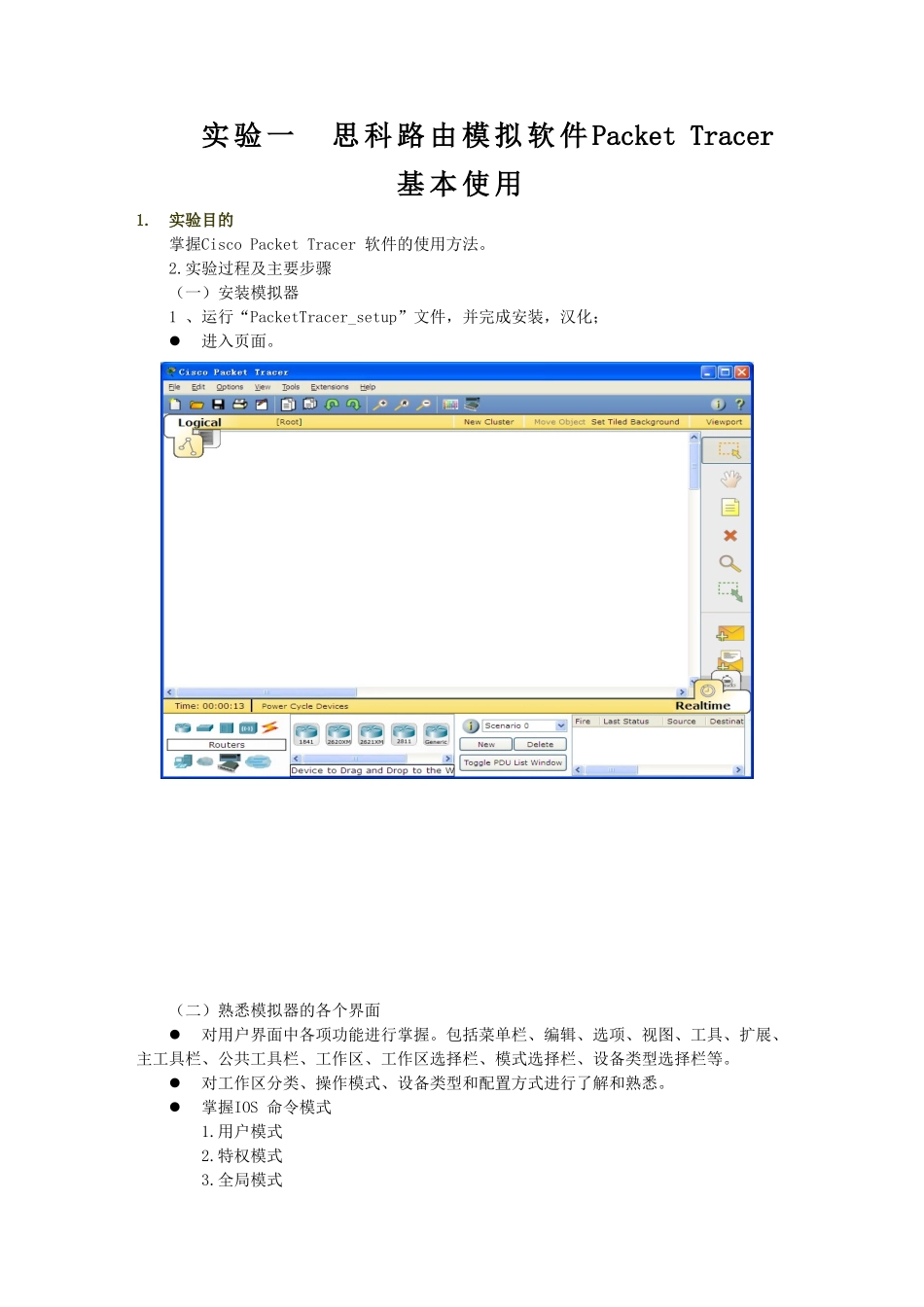

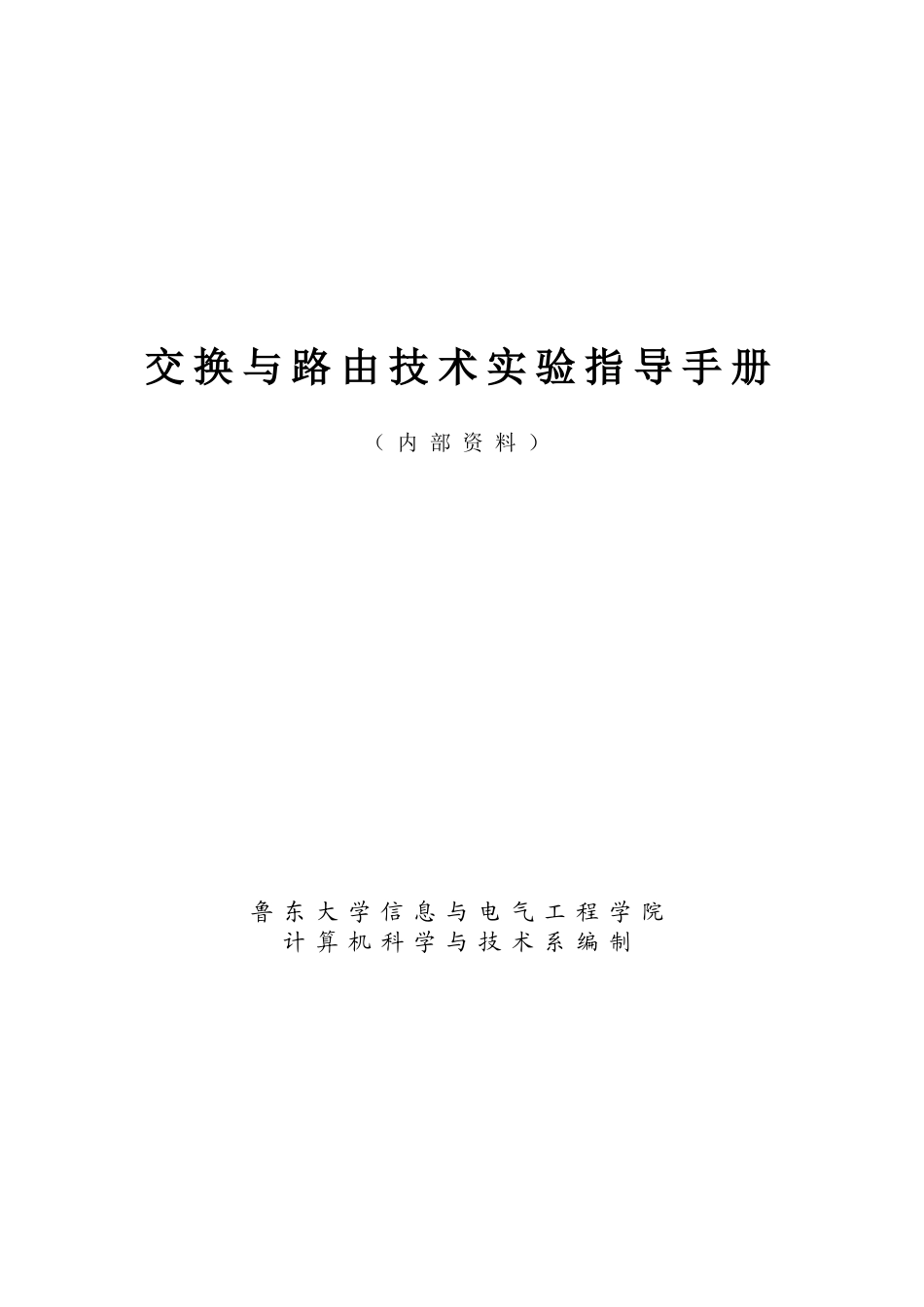

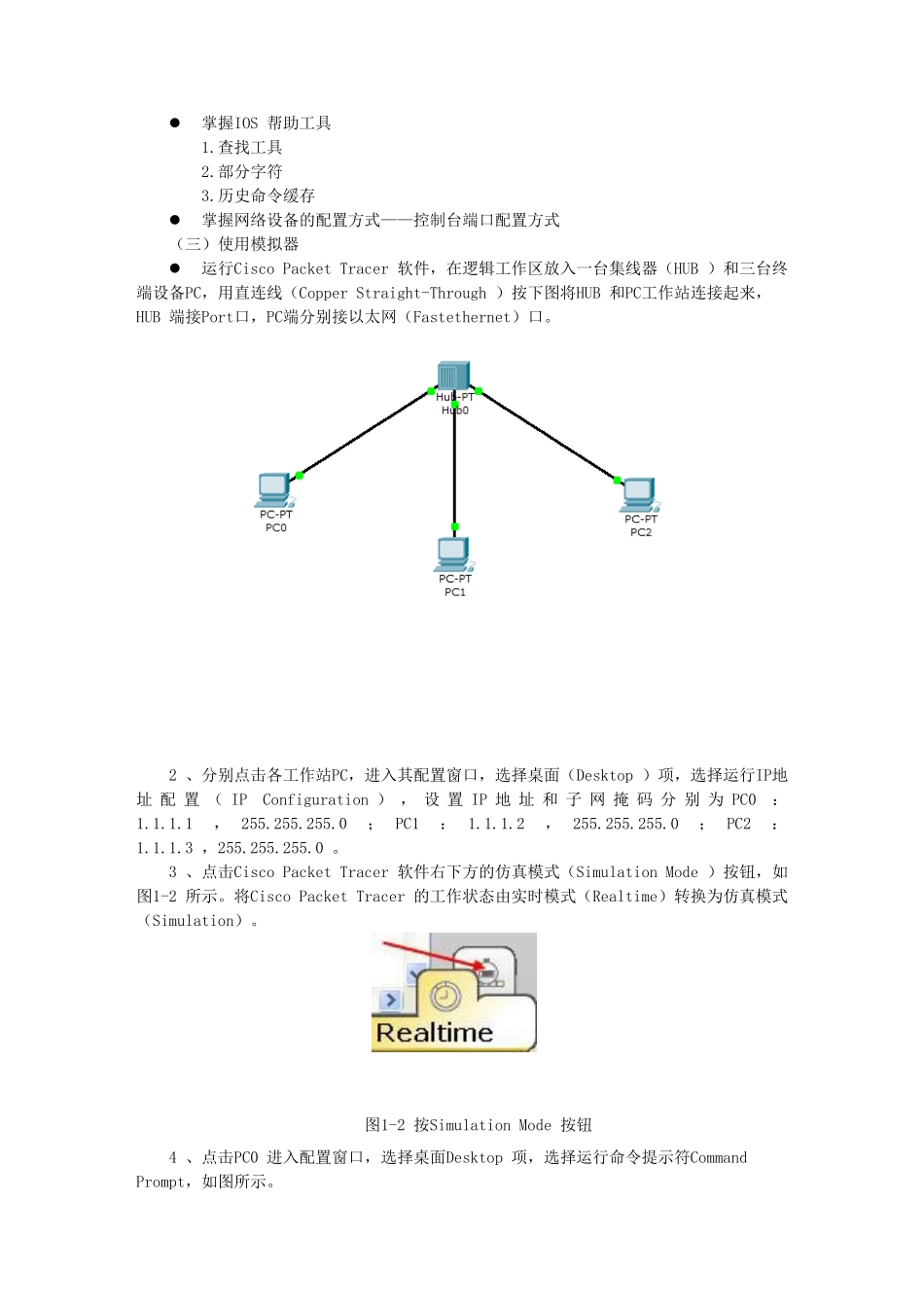

交 换 与 路 由 技 术 实 验 指 导 手 册（ 内 部 资 料 ）鲁 东 大 学 信 息 与 电 气 工 程 学 院计 算 机 科 学 与 技 术 系 编 制实 验 一 思 科 路 由 模 拟 软 件 Packet Tracer基 本 使 用1.实验目的掌握Cisco Packet Tracer 软件的使用方法。 2.实验过程及主要步骤（一）安装模拟器1 、运行“PacketTracer_setup”文件，并完成安装，汉化； 进入页面。 （二）熟悉模拟器的各个界面对用户界面中各项功能进行掌握。包括菜单栏、编辑、选项、视图、工具、扩展、主工具栏、公共工具栏、工作区、工作区选择栏、模式选择栏、设备类型选择栏等。对工作区分类、操作模式、设备类型和配置方式进行了解和熟悉。掌握IOS 命令模式1.用户模式2.特权模式3.全局模式掌握IOS 帮助工具1.查找工具2.部分字符3.历史命令缓存掌握网络设备的配置方式——控制台端口配置方式（三）使用模拟器 运行Cisco Packet Tracer 软件，在逻辑工作区放入一台集线器（HUB ）和三台终端设备PC，用直连线（Copper Straight-Through ）按下图将HUB 和PC工作站连接起来，HUB 端接Port口，PC端分别接以太网（Fastethernet）口。 2 、分别点击各工作站PC，进入其配置窗口，选择桌面（Desktop ）项，选择运行IP地址 配 置 （ IP Configuration ） ， 设 置 IP 地 址 和 子 网 掩 码 分 别 为 PC0：1.1.1.1， 255.255.255.0； PC1： 1.1.1.2， 255.255.255.0； PC2：1.1.1.3 ，255.255.255.0 。 3 、点击Cisco Packet Tracer 软件右下方的仿真模式（Simulation Mode ）按钮，如图1-2 所示。将Cisco Packet Tracer 的工作状态由实时模式（Realtime）转换为仿真模式（Simulation）。 图1-2 按Simulation Mode 按钮 4 、点击PC0 进入配置窗口，选择桌面Desktop 项，选择运行命令提示符Command Prompt，如图所示。 进入PC配置窗口在上述DOS 命令行窗口中，输入Ping 1.1.1.3命令，回车运行。然后在仿真面板(Simulation Panel)中点击自动捕获/ 播放（Auto Capture/Play ）按钮，如图所示。 点击自动抓取/ 运行按钮 观察数据包发送的演示过程，对应地在仿真面板的事件列表（Event List）中观察数据包的类型。如图所示。数据包发送过程演示（Ping 1.1.1.3）事件列表中显示数据包类型实 验 二 交 换 机 基 本 配 置实验...
