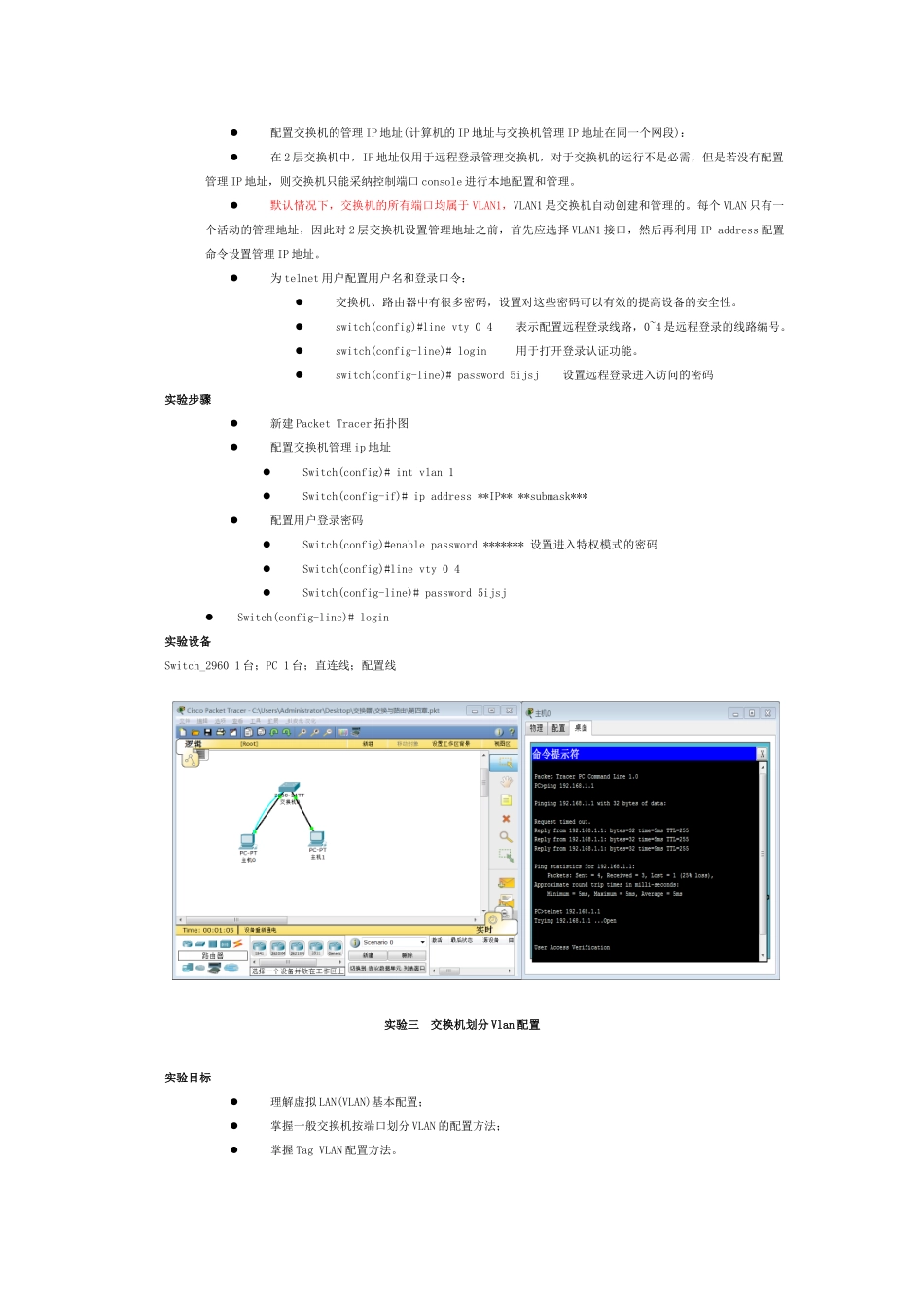

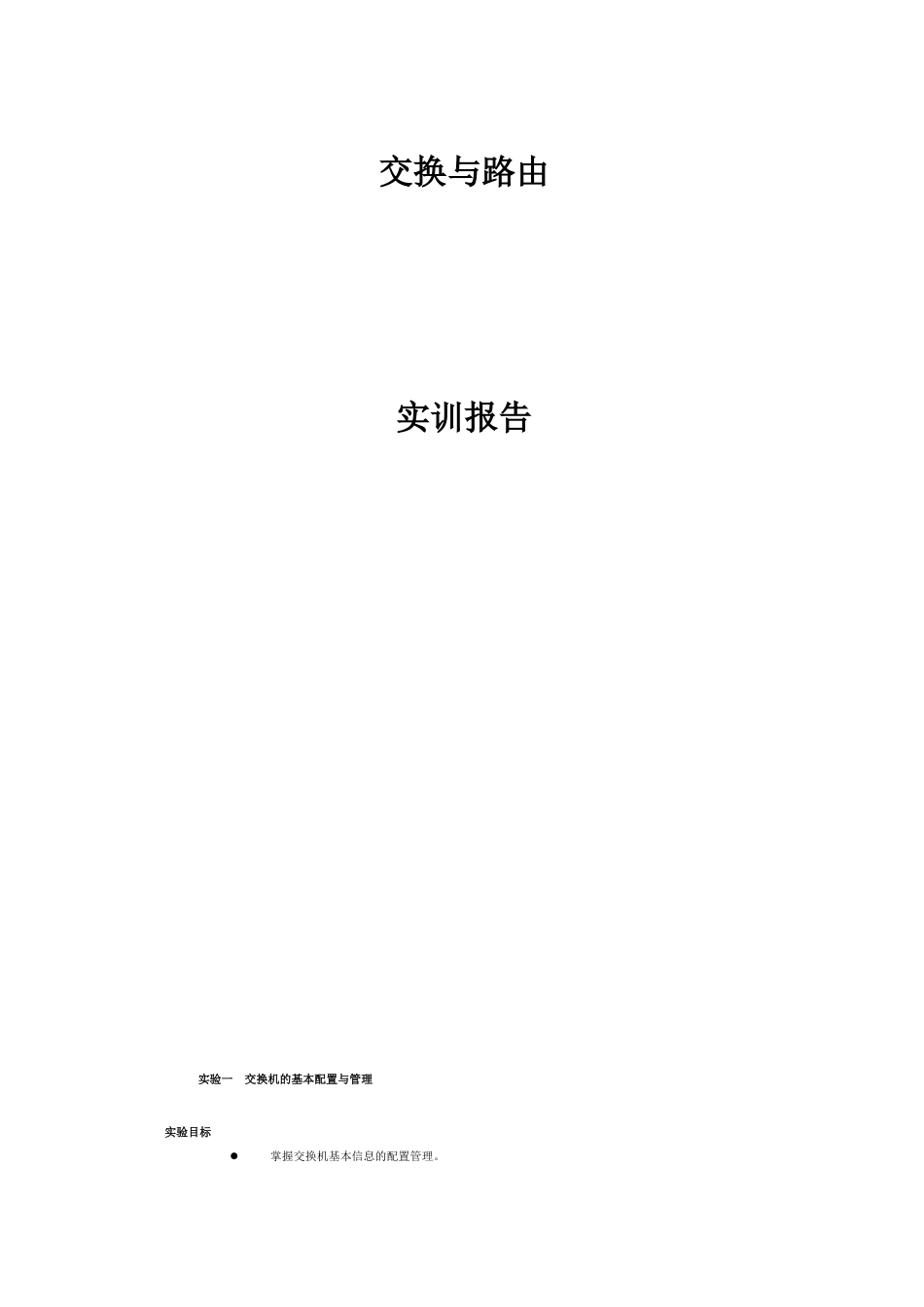

交换与路由 实训报告实验一 交换机的基本配置与管理实验目标掌握交换机基本信息的配置管理。技术原理交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的 Console 端口管理交换机属于带外管理；这种管理方式不占用交换机的网络端口 ，第一次配置交换机必须利用 Console 端口进行配置。通过 Telnet、拨号等方式属于带内管理。交换机的命令行操作模式主要包括：用户模式Switch>特权模式Switch#全局配置模式Switch(config)#端口模式Switch(config-if)#实验步骤：新建 Packet Tracer 拓扑图了解交换机命令行进入特权模式(en)进入全局配置模式(conf t)进入交换机端口视图模式(int f0/1)返回到上级模式(exit) 从全局以下模式返回到特权模式(end)帮助信息(如? 、co?、copy?)命令简写(如 conf t)命令自动补全(Tab)快捷键(ctrl+c 中断测试，ctrl+z 退回到特权视图)Reload 重启。(在特权模式下)修改交换机名称(hostname X)实验设备Switch_2960 1 台；PC 1 台；配置线；实验二 交换机的 Telnet 远程登陆配置实验目标掌握采纳 Telnet 方式配置交换机的方法。技术原理配置交换机的管理 IP 地址(计算机的 IP 地址与交换机管理 IP 地址在同一个网段)：在 2 层交换机中，IP 地址仅用于远程登录管理交换机，对于交换机的运行不是必需，但是若没有配置管理 IP 地址，则交换机只能采纳控制端口 console 进行本地配置和管理。默认情况下，交换机的所有端口均属于 VLAN1，VLAN1 是交换机自动创建和管理的。每个 VLAN 只有一个活动的管理地址，因此对 2 层交换机设置管理地址之前，首先应选择 VLAN1 接口，然后再利用 IP address 配置命令设置管理 IP 地址。为 telnet 用户配置用户名和登录口令：交换机、路由器中有很多密码，设置对这些密码可以有效的提高设备的安全性。switch(config)#line vty 0 4 表示配置远程登录线路，0~4 是远程登录的线路编号。switch(config-line)# login 用于打开登录认证功能。switch(config-line)# password 5ijsj 设置远程登录进入访问的密码实验步骤新建 Packet Tracer 拓扑图配置交换机管理 ip 地址Switch(config)# int vlan 1Switch(config-if)# ip address **IP** **submask***配置用户登录密码Switch(config)#enable password ******* 设置进入特权模式...
