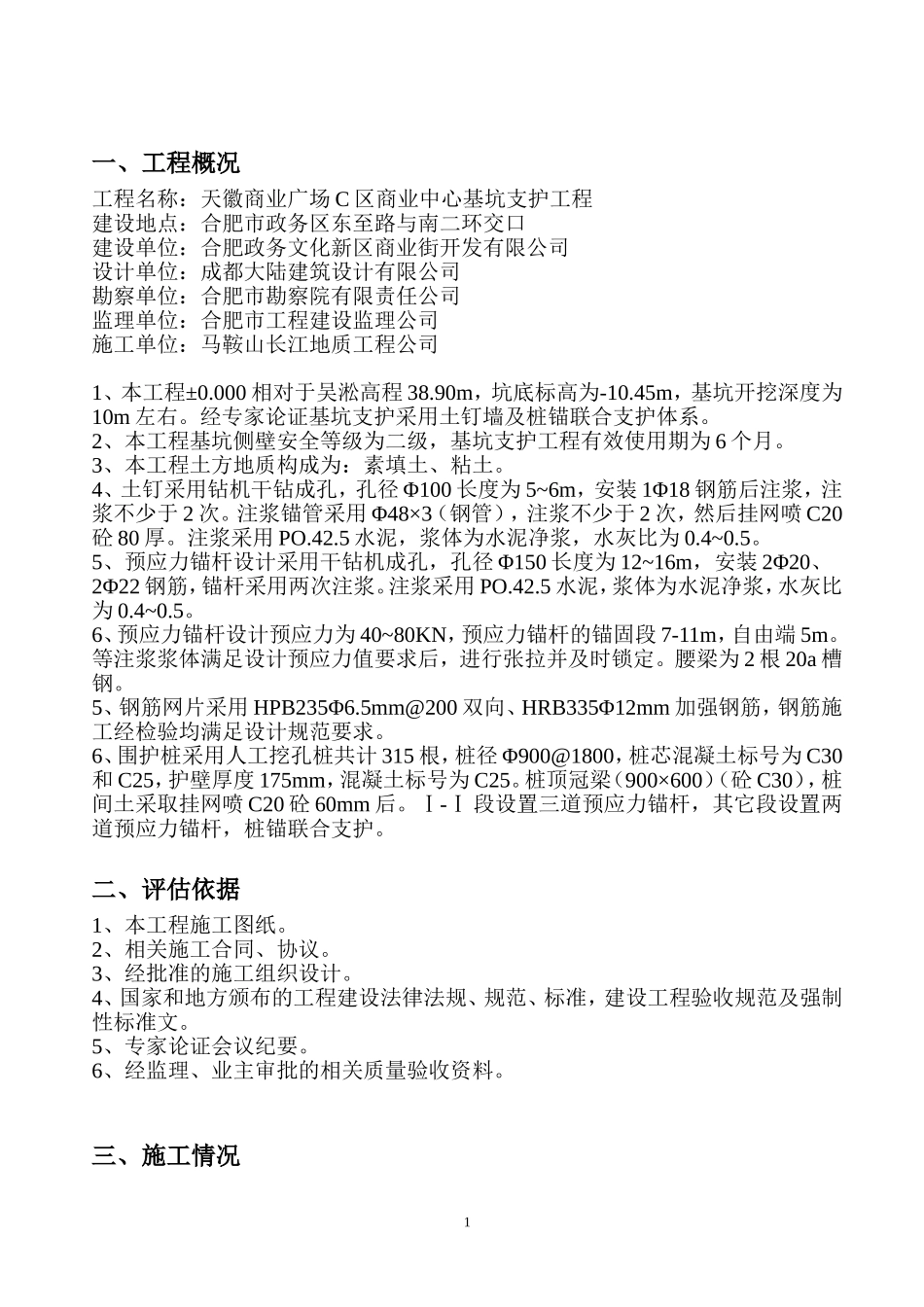

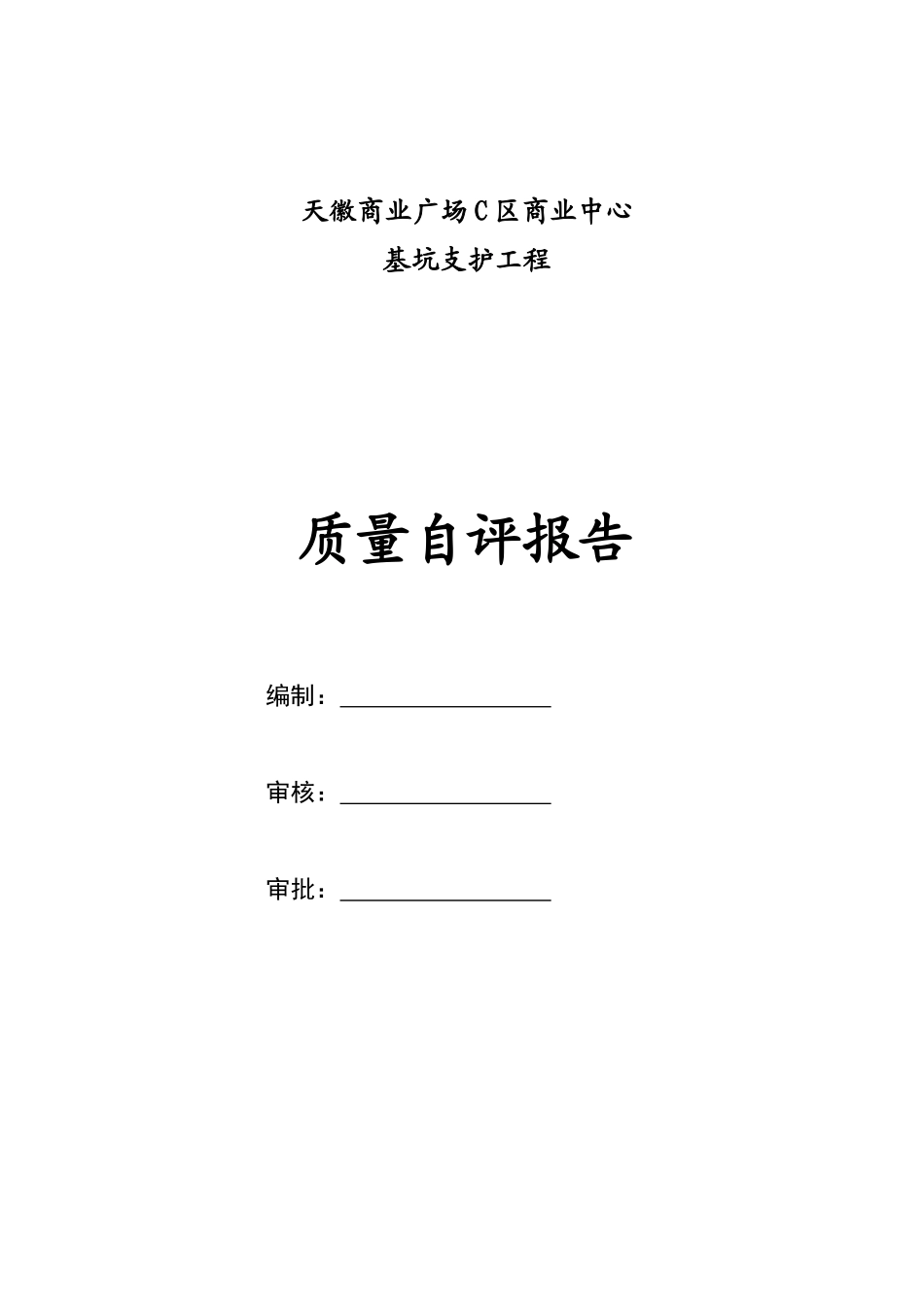

天徽商业广场 C 区商业中心基坑支护工程质量自评报告编制： 审核： 审批： 一、工程概况工程名称：天徽商业广场 C 区商业中心基坑支护工程建设地点：合肥市政务区东至路与南二环交口建设单位：合肥政务文化新区商业街开发有限公司设计单位：成都大陆建筑设计有限公司勘察单位：合肥市勘察院有限责任公司监理单位：合肥市工程建设监理公司施工单位：马鞍山长江地质工程公司1、本工程±0.000 相对于吴淞高程 38.90m，坑底标高为-10.45m，基坑开挖深度为10m 左右。经专家论证基坑支护采用土钉墙及桩锚联合支护体系。2、本工程基坑侧壁安全等级为二级，基坑支护工程有效使用期为 6 个月。3、本工程土方地质构成为：素填土、粘土。4、土钉采用钻机干钻成孔，孔径 Φ100 长度为 5~6m，安装 1Φ18 钢筋后注浆，注浆不少于 2 次。注浆锚管采用 Φ48×3（钢管），注浆不少于 2 次，然后挂网喷 C20砼 80 厚。注浆采用 PO.42.5 水泥，浆体为水泥净浆，水灰比为 0.4~0.5。5、预应力锚杆设计采用干钻机成孔，孔径 Φ150 长度为 12~16m，安装 2Φ20、 2Φ22 钢筋，锚杆采用两次注浆。注浆采用 PO.42.5 水泥，浆体为水泥净浆，水灰比为 0.4~0.5。6、预应力锚杆设计预应力为 40~80KN，预应力锚杆的锚固段 7-11m，自由端 5m。等注浆浆体满足设计预应力值要求后，进行张拉并及时锁定。腰梁为 2 根 20a 槽钢。5、钢筋网片采用 HPB235Φ6.5mm@200 双向、HRB335Φ12mm 加强钢筋，钢筋施工经检验均满足设计规范要求。6、围护桩采用人工挖孔桩共计 315 根，桩径 Φ900@1800，桩芯混凝土标号为 C30和 C25，护壁厚度 175mm，混凝土标号为 C25。桩顶冠梁（900×600）（砼 C30），桩间土采取挂网喷 C20 砼 60mm 后。Ⅰ-Ⅰ 段设置三道预应力锚杆，其它段设置两道预应力锚杆，桩锚联合支护。二、评估依据1、本工程施工图纸。2、相关施工合同、协议。3、经批准的施工组织设计。4、国家和地方颁布的工程建设法律法规、规范、标准，建设工程验收规范及强制性标准文。5、专家论证会议纪要。6、经监理、业主审批的相关质量验收资料。三、施工情况1各项工作内容各项施工及完成时间1、土钉墙2010 年 10 月 28 日-2010 年 11 月 20 日2、维护桩2010 年 10 月 28 日-2012 年 8 月 13 日3、冠梁2010 年 12 月 5 日-2012 年 8 月 17 日4、桩间支护2010 年 12 月 28 日-2012 年 8 月 23...
