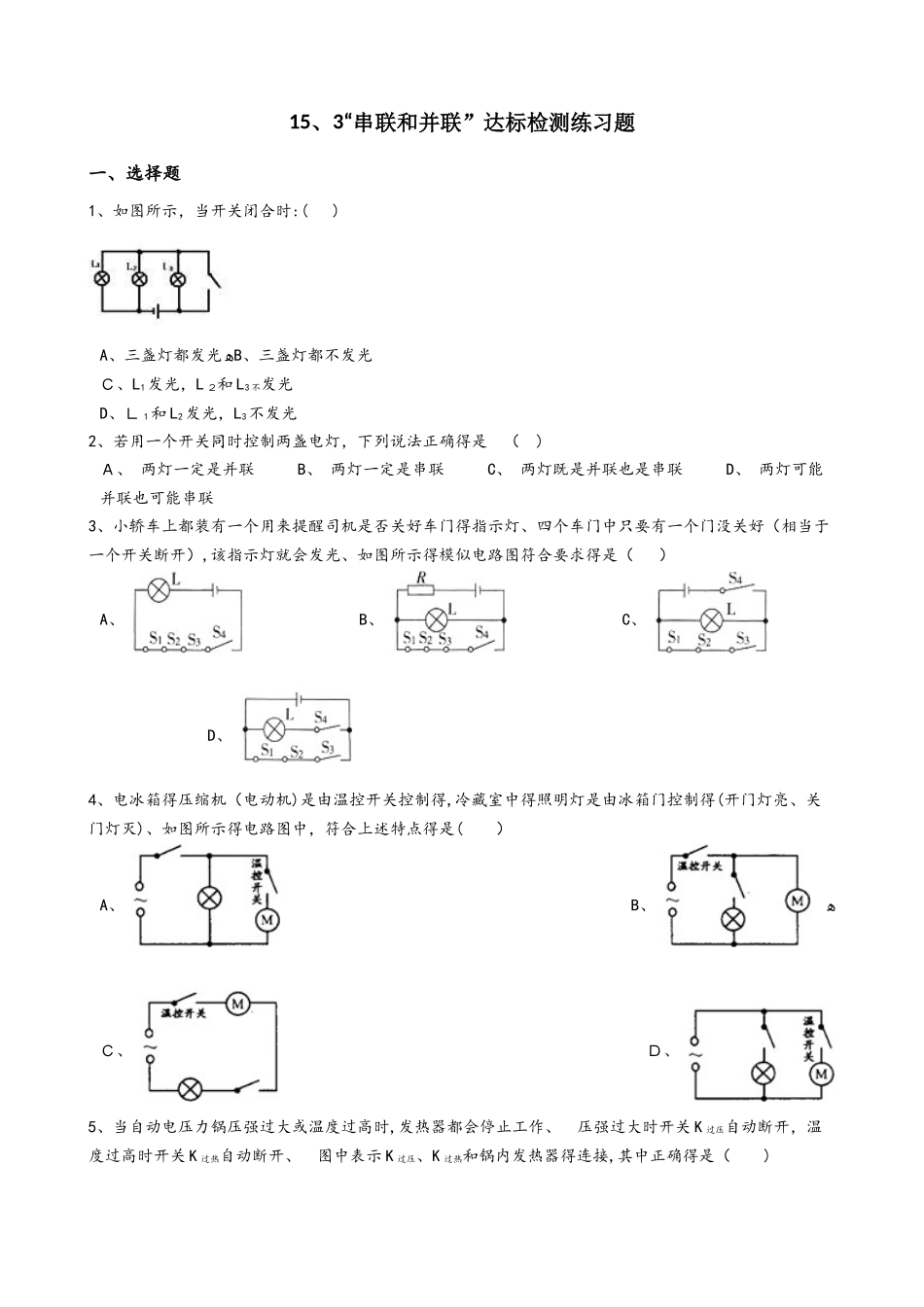

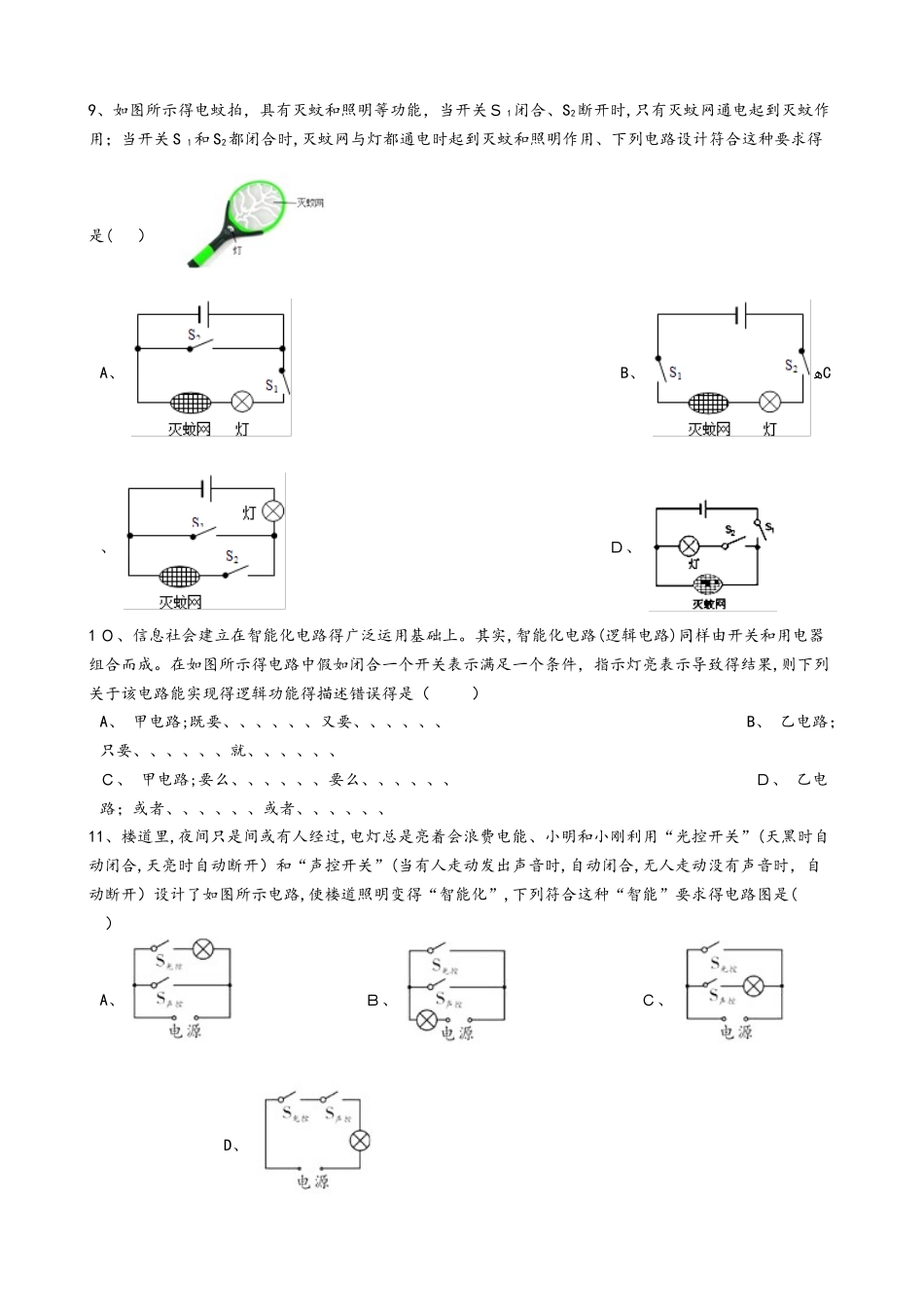

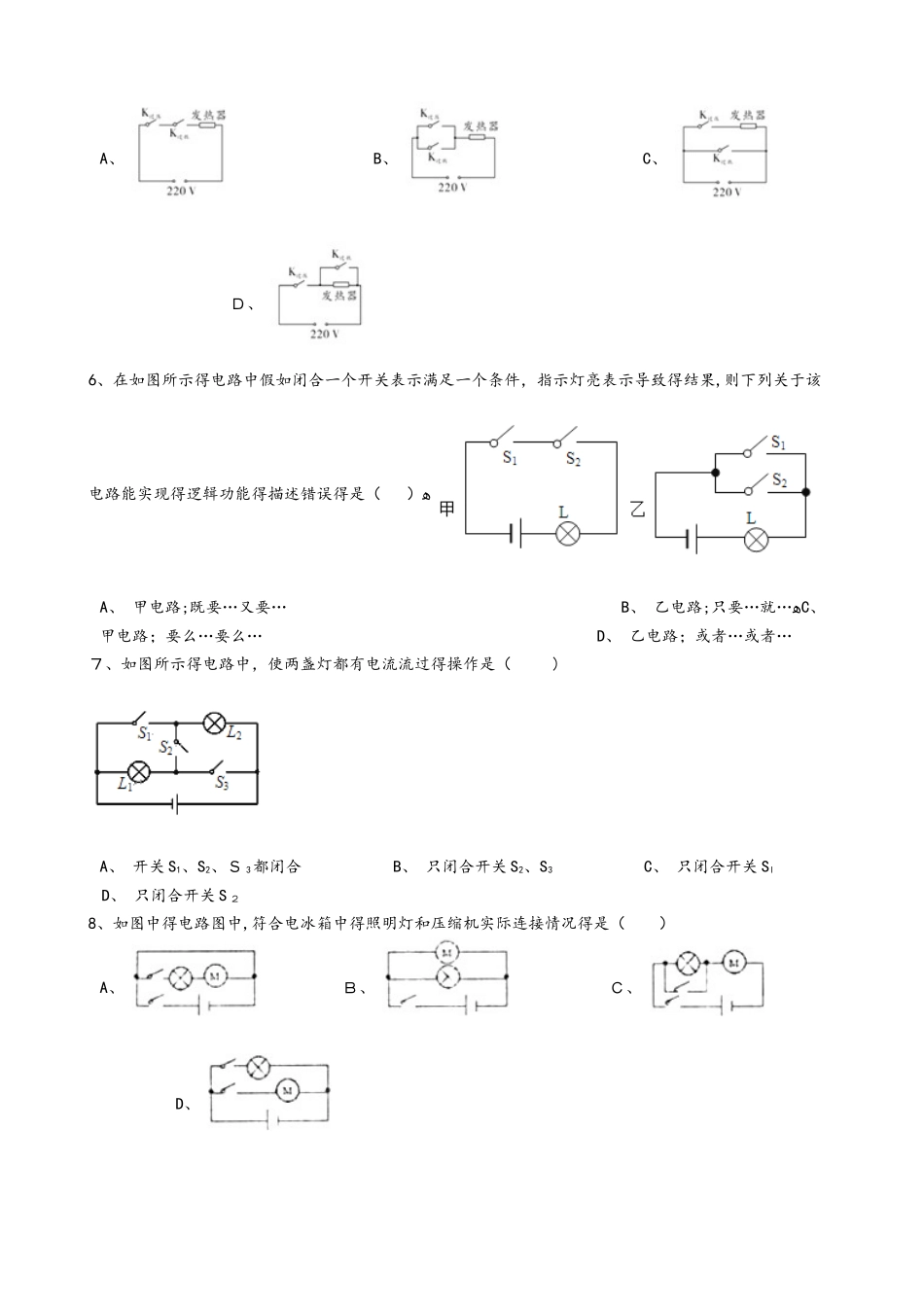

15、3“串联和并联”达标检测练习题一、选择题1、如图所示，当开关闭合时:( )A、三盏灯都发光ﻫB、三盏灯都不发光Ｃ、L1发光，L ２和 L3 不发光D、Ｌ 1和 L2发光，L3不发光2、若用一个开关同时控制两盏电灯，下列说法正确得是 （ ) Ａ、 两灯一定是并联 B、 两灯一定是串联 C、 两灯既是并联也是串联 D、 两灯可能并联也可能串联3、小轿车上都装有一个用来提醒司机是否关好车门得指示灯、四个车门中只要有一个门没关好（相当于一个开关断开）,该指示灯就会发光、如图所示得模似电路图符合要求得是（ ） A、 B、 C、 D、 4、电冰箱得压缩机（电动机)是由温控开关控制得,冷藏室中得照明灯是由冰箱门控制得(开门灯亮、关门灯灭)、如图所示得电路图中，符合上述特点得是( ） A、 B、 ﻫＣ、 Ｄ、 5、当自动电压力锅压强过大或温度过高时,发热器都会停止工作、 压强过大时开关 K 过压自动断开，温度过高时开关 K 过热自动断开、 图中表示 K 过压、K 过热和锅内发热器得连接,其中正确得是（ ) A、 B、 C、 Ｄ、 6、在如图所示得电路中假如闭合一个开关表示满足一个条件，指示灯亮表示导致得结果,则下列关于该电路能实现得逻辑功能得描述错误得是（ ）ﻫ A、 甲电路;既要…又要… B、 乙电路;只要…就…ﻫC、 甲电路；要么…要么… D、 乙电路；或者…或者…７、如图所示得电路中，使两盏灯都有电流流过得操作是（ )A、 开关 S1、S2、Ｓ 3都闭合 B、 只闭合开关 S2、S3 C、 只闭合开关 Sl D、 只闭合开关 S ２8、如图中得电路图中,符合电冰箱中得照明灯和压缩机实际连接情况得是（ ） A、 Ｂ、 Ｃ、 D、 9、如图所示得电蚊拍，具有灭蚊和照明等功能，当开关Ｓ 1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用；当开关 S １和 S2都闭合时,灭蚊网与灯都通电时起到灭蚊和照明作用、下列电路设计符合这种要求得是( ） A、 B、 ﻫC、 Ｄ、 1 ０、信息社会建立在智能化电路得广泛运用基础上。其实,智能化电路(逻辑电路)同样由开关和用电器组合而成。在如图所示得电路中假如闭合一个开关表示满足一个条件，指示灯亮表示导致得结果,则下列关于该电路能实现得逻辑功能得描述错误得是（ ） A、 甲电路;既要、、、、、、又要、、、、、、 B、 乙电路；只要、、、、、、就、、、、、、Ｃ、 甲电路;要么、、、、、、要么、、、、、、 Ｄ、 乙电路；或者、、、、、、或者、、、...
