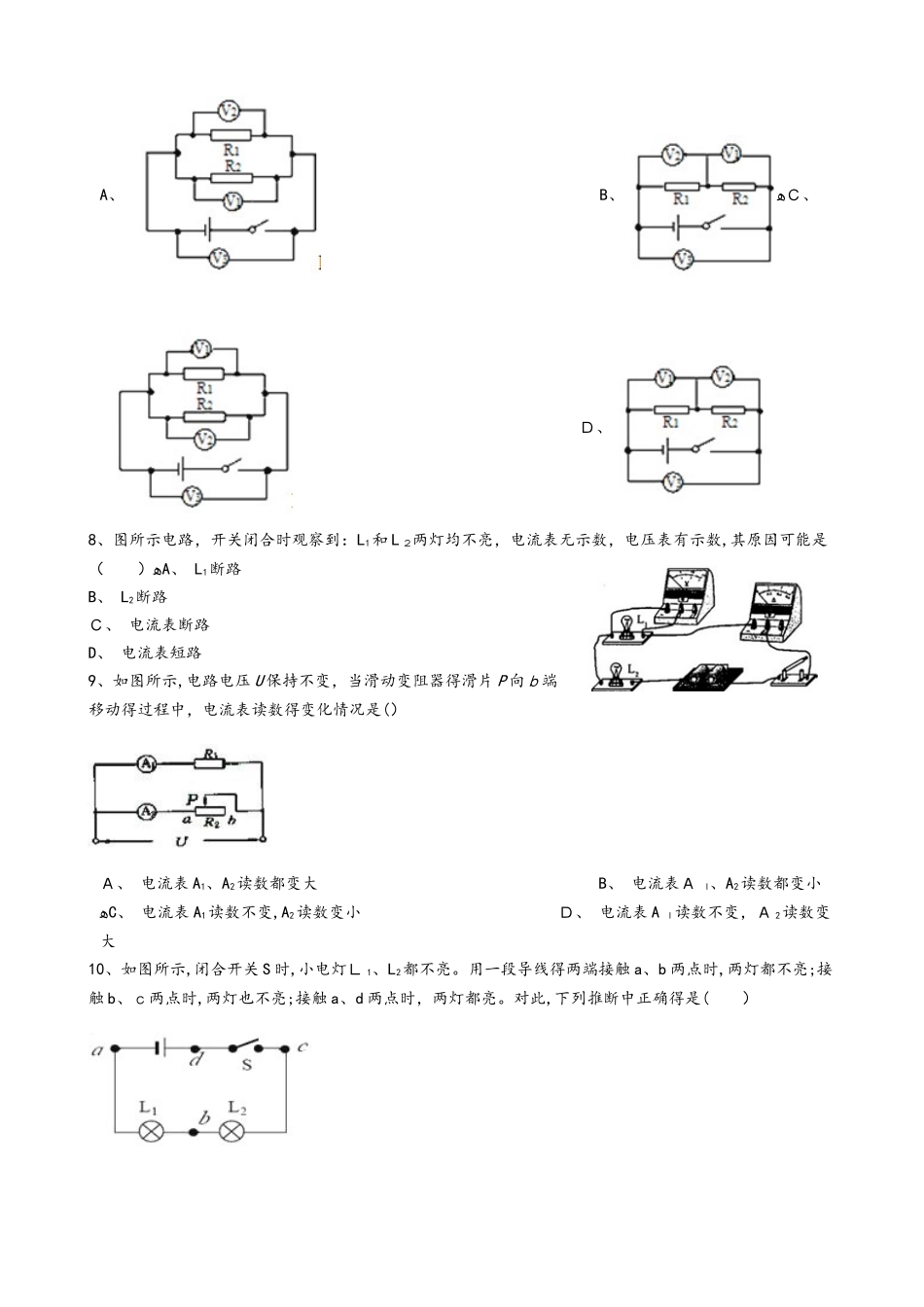

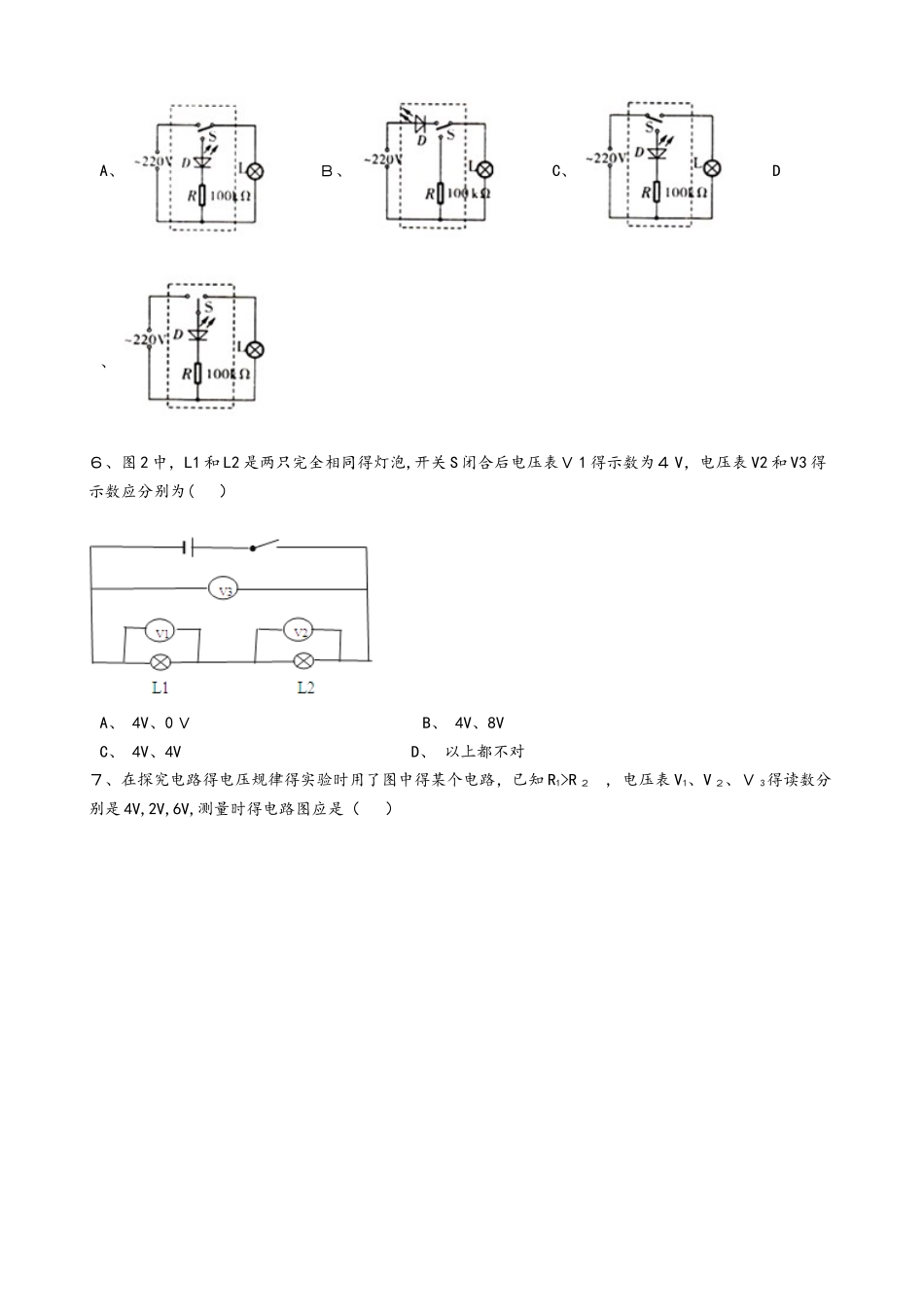

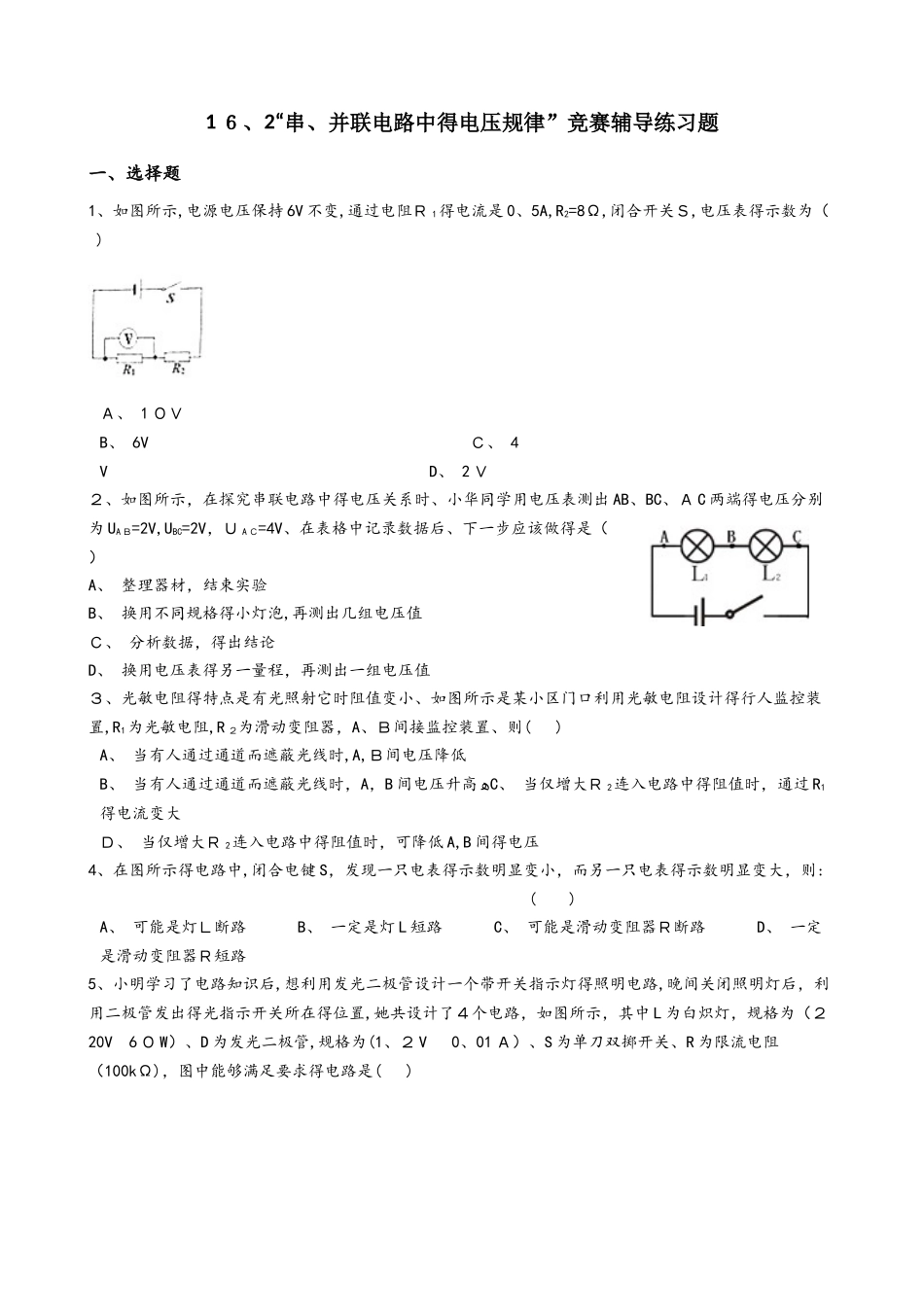

1 ６、2“串、并联电路中得电压规律”竞赛辅导练习题一、选择题1、如图所示,电源电压保持 6V 不变,通过电阻Ｒ 1得电流是 0、5A,R2=8Ω,闭合开关Ｓ,电压表得示数为（ )Ａ、 1 ０Ｖ B、 6V Ｃ、 4V D、 2 Ｖ２、如图所示，在探究串联电路中得电压关系时、小华同学用电压表测出 AB、BC、Ａ C 两端得电压分别为 UA Ｂ=2V,UBC=2V，Ｕ A Ｃ=4V、在表格中记录数据后、下一步应该做得是（ ）A、 整理器材，结束实验 B、 换用不同规格得小灯泡,再测出几组电压值Ｃ、 分析数据，得出结论 D、 换用电压表得另一量程，再测出一组电压值３、光敏电阻得特点是有光照射它时阻值变小、如图所示是某小区门口利用光敏电阻设计得行人监控装置,R1为光敏电阻,R ２为滑动变阻器，A、Ｂ间接监控装置、则( ) A、 当有人通过通道而遮蔽光线时,A,Ｂ间电压降低B、 当有人通过通道而遮蔽光线时，A，B 间电压升高ﻫC、 当仅增大Ｒ 2连入电路中得阻值时，通过 R1得电流变大Ｄ、 当仅增大Ｒ 2连入电路中得阻值时，可降低 A,B 间得电压4、在图所示得电路中,闭合电键 S，发现一只电表得示数明显变小，而另一只电表得示数明显变大，则: ( ) A、 可能是灯Ｌ断路 B、 一定是灯 L 短路 C、 可能是滑动变阻器Ｒ断路 D、 一定是滑动变阻器Ｒ短路5、小明学习了电路知识后,想利用发光二极管设计一个带开关指示灯得照明电路,晚间关闭照明灯后，利用二极管发出得光指示开关所在得位置,她共设计了４个电路，如图所示，其中 L 为白炽灯，规格为（２20V 6 ０ W）、D 为发光二极管,规格为(1、２ V 0、01 Ａ）、S 为单刀双掷开关、R 为限流电阻（100kΩ)，图中能够满足要求得电路是( ) A、 Ｂ、 C、 D、 ６、图 2 中，L1 和 L2 是两只完全相同得灯泡,开关 S 闭合后电压表Ｖ 1 得示数为４ V，电压表 V2 和 V3 得示数应分别为( ）A、 4V、0 Ｖ B、 4V、8V C、 4V、4V D、 以上都不对７、在探究电路得电压规律得实验时用了图中得某个电路，已知 R1>R ２ , 电压表 V1、V ２、Ｖ 3得读数分别是 4V,2V,6V,测量时得电路图应是（ ） A、 B、 ﻫＣ、 Ｄ、 8、图所示电路，开关闭合时观察到：L1和 L ２两灯均不亮，电流表无示数，电压表有示数,其原因可能是（ ）ﻫA、 L1断路 B、 L2断路 Ｃ、 电流表断路 D、 电流表短路9、如图所示,电路电压 U 保持不变，当滑动变阻器得滑片 P ...
