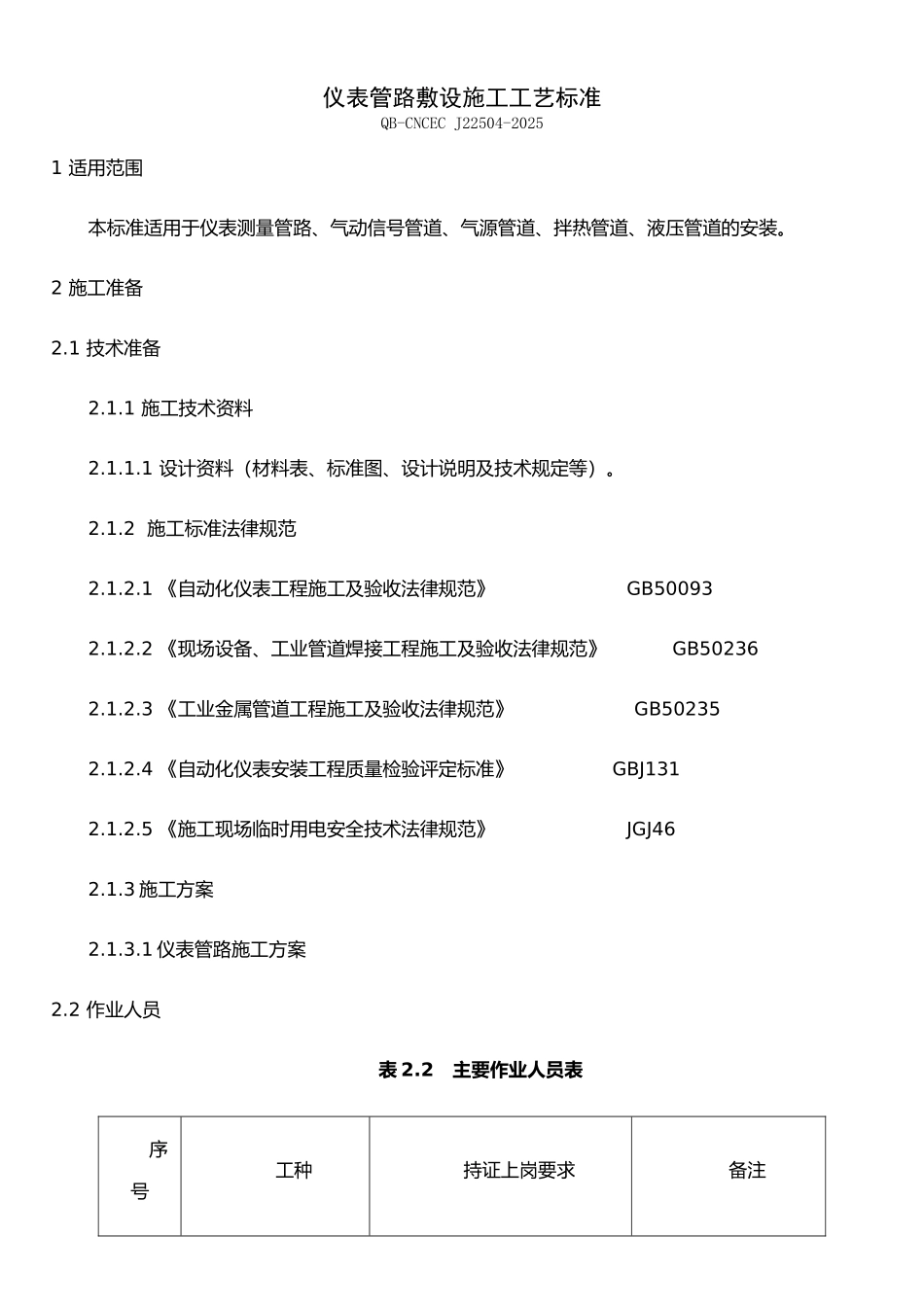

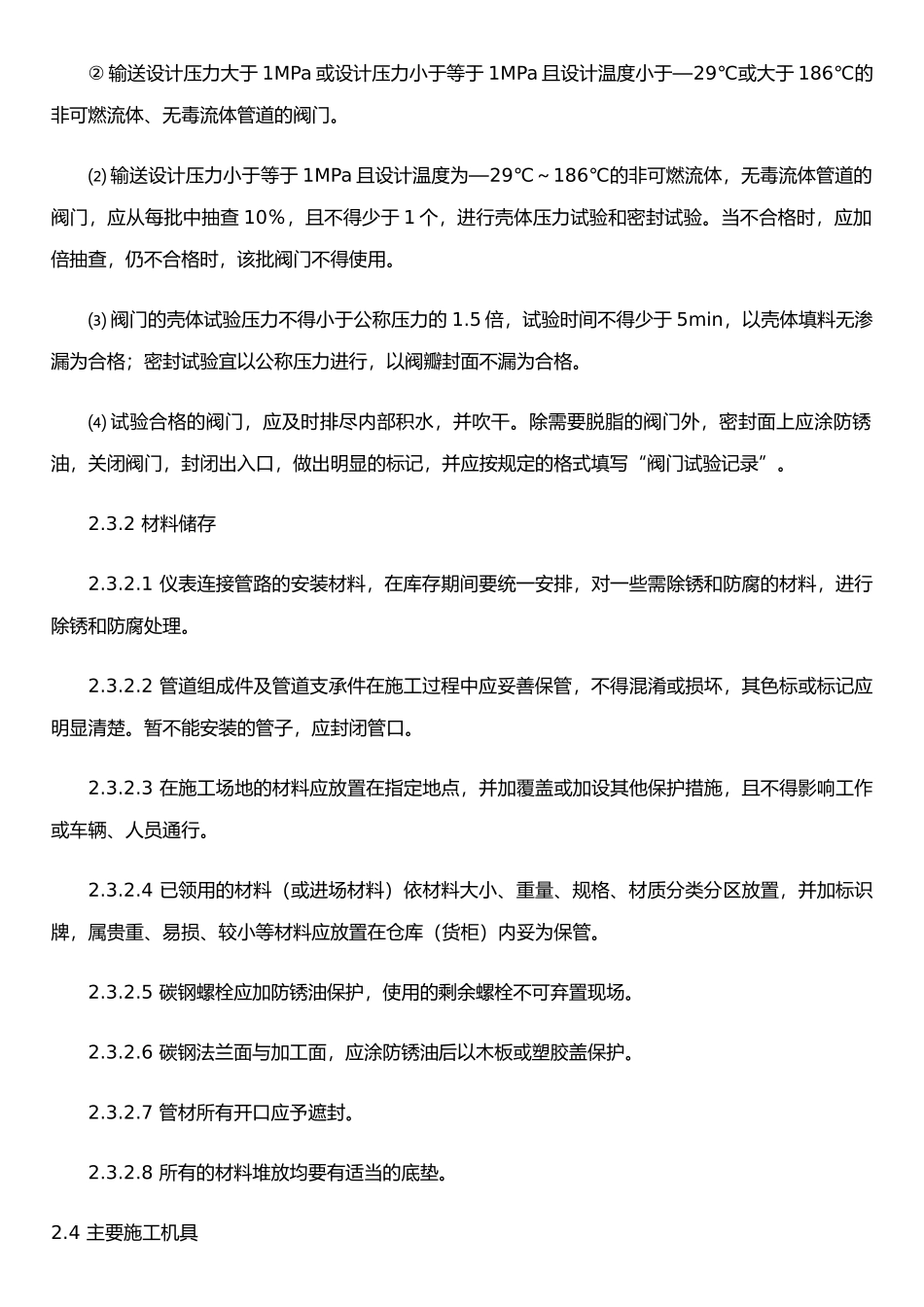

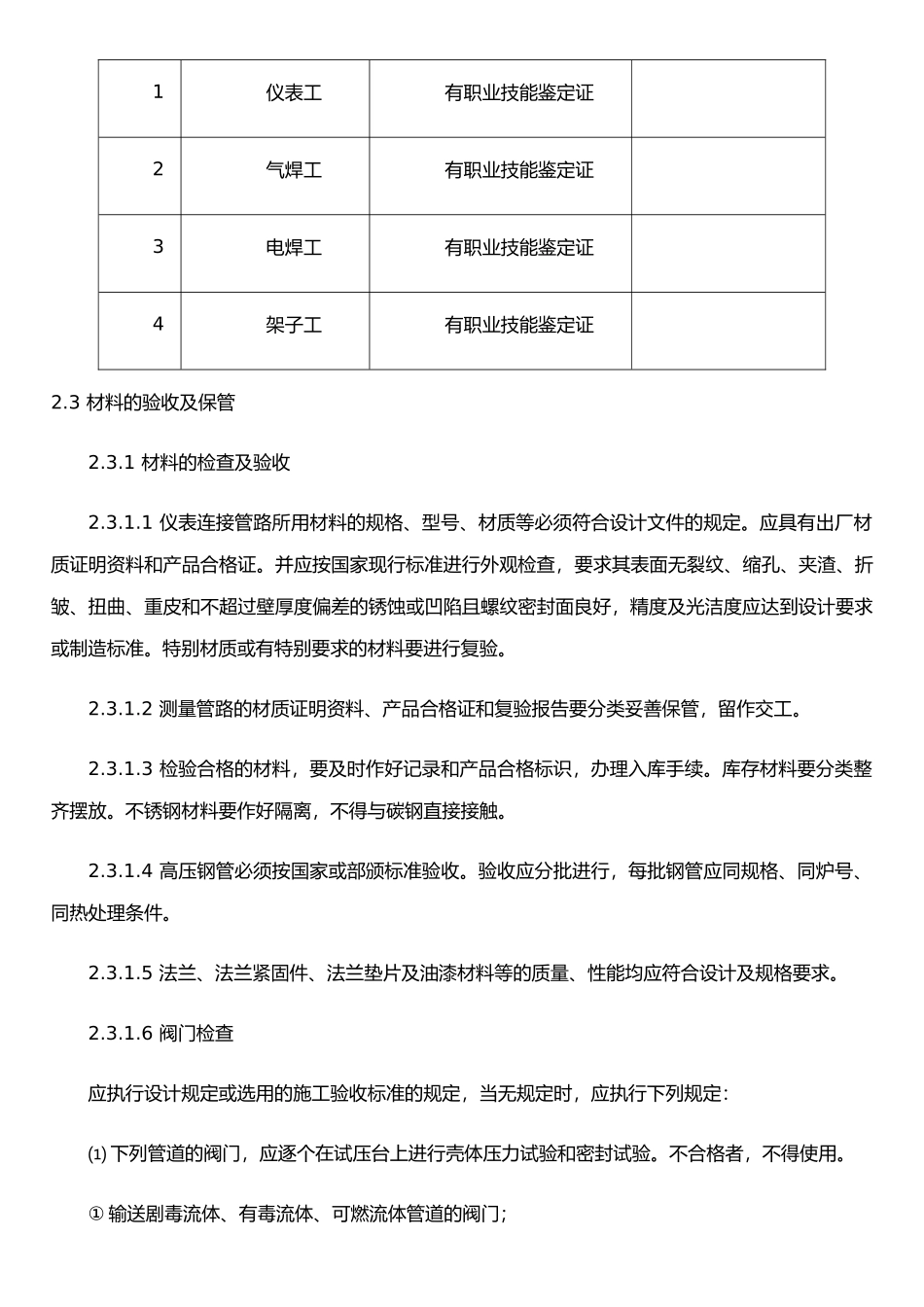

仪表管路敷设施工工艺标准QB-CNCEC J22504-20251 适用范围本标准适用于仪表测量管路、气动信号管道、气源管道、拌热管道、液压管道的安装。2 施工准备2.1 技术准备2.1.1 施工技术资料2.1.1.1 设计资料（材料表、标准图、设计说明及技术规定等）。2.1.2 施工标准法律规范2.1.2.1 《自动化仪表工程施工及验收法律规范》 GB500932.1.2.2 《现场设备、工业管道焊接工程施工及验收法律规范》 GB502362.1.2.3 《工业金属管道工程施工及验收法律规范》 GB502352.1.2.4 《自动化仪表安装工程质量检验评定标准》 GBJ1312.1.2.5 《施工现场临时用电安全技术法律规范》 JGJ462.1.3 施工方案2.1.3.1 仪表管路施工方案 2.2 作业人员表 2.2 主要作业人员表序号工种持证上岗要求备注1仪表工有职业技能鉴定证2气焊工有职业技能鉴定证3电焊工有职业技能鉴定证4架子工有职业技能鉴定证2.3 材料的验收及保管2.3.1 材料的检查及验收2.3.1.1 仪表连接管路所用材料的规格、型号、材质等必须符合设计文件的规定。应具有出厂材质证明资料和产品合格证。并应按国家现行标准进行外观检查，要求其表面无裂纹、缩孔、夹渣、折皱、扭曲、重皮和不超过壁厚度偏差的锈蚀或凹陷且螺纹密封面良好，精度及光洁度应达到设计要求或制造标准。特别材质或有特别要求的材料要进行复验。2.3.1.2 测量管路的材质证明资料、产品合格证和复验报告要分类妥善保管，留作交工。2.3.1.3 检验合格的材料，要及时作好记录和产品合格标识，办理入库手续。库存材料要分类整齐摆放。不锈钢材料要作好隔离，不得与碳钢直接接触。2.3.1.4 高压钢管必须按国家或部颁标准验收。验收应分批进行，每批钢管应同规格、同炉号、同热处理条件。2.3.1.5 法兰、法兰紧固件、法兰垫片及油漆材料等的质量、性能均应符合设计及规格要求。2.3.1.6 阀门检查应执行设计规定或选用的施工验收标准的规定，当无规定时，应执行下列规定：⑴ 下列管道的阀门，应逐个在试压台上进行壳体压力试验和密封试验。不合格者，不得使用。① 输送剧毒流体、有毒流体、可燃流体管道的阀门；② 输送设计压力大于 1MPa 或设计压力小于等于 1MPa 且设计温度小于—29℃或大于 186℃的非可燃流体、无毒流体管道的阀门。⑵ 输送设计压力小于等于 1MPa 且设计温度为—29℃～186℃的非可燃流体，无毒流体管道的阀门，应从每批中抽查 10％，且不得少于 1 个，进行壳体压力试验和密封试验。当不合格时，...
