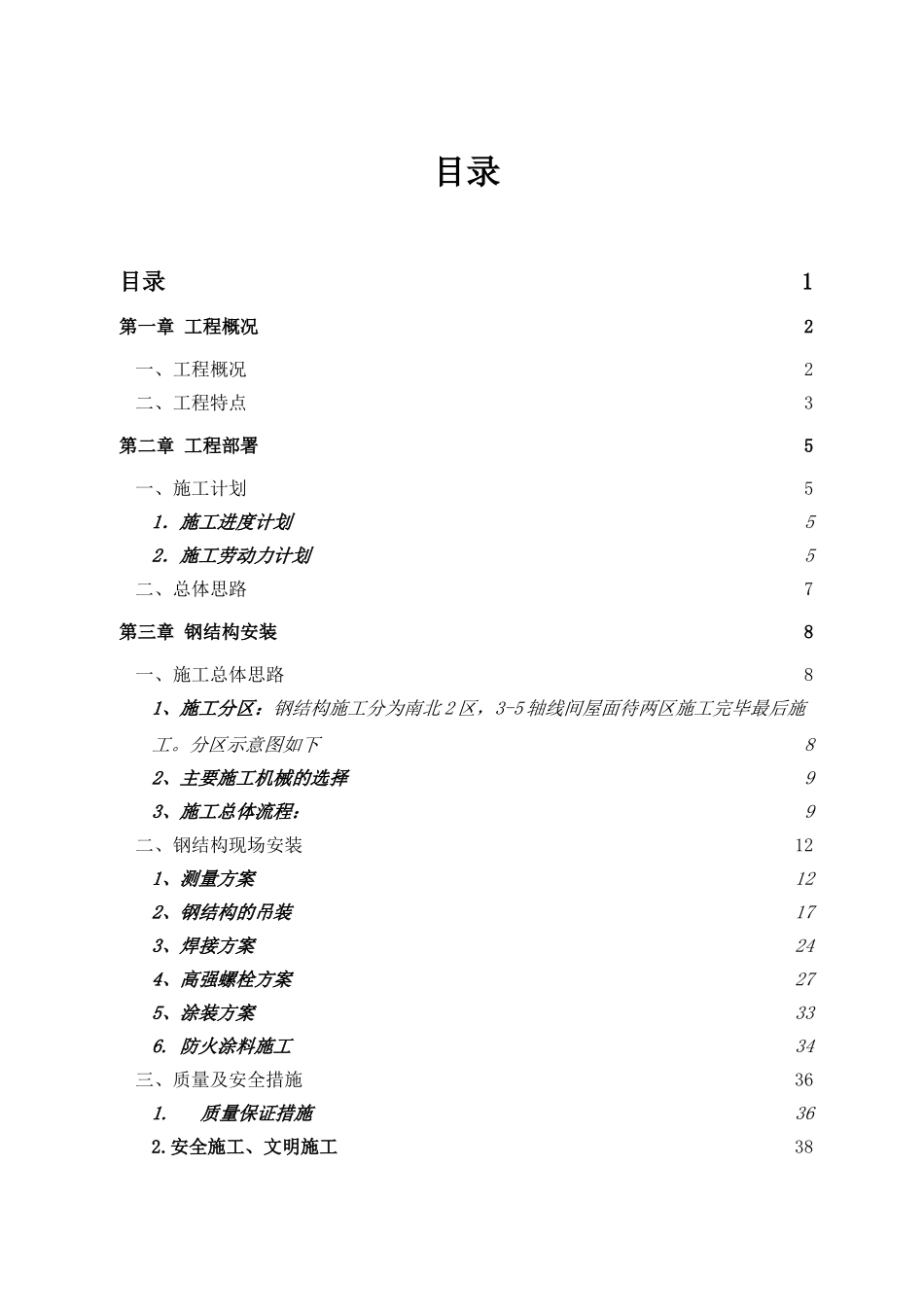

目录目录1第一章 工程概况2一、工程概况2二、工程特点3第二章 工程部署5一、施工计划51．施工进度计划52．施工劳动力计划5二、总体思路7第三章 钢结构安装8一、施工总体思路81、施工分区：钢结构施工分为南北 2 区，3-5 轴线间屋面待两区施工完毕最后施工。分区示意图如下82、主要施工机械的选择93、施工总体流程：9二、钢结构现场安装121、测量方案122、钢结构的吊装173、焊接方案244、高强螺栓方案275、涂装方案336. 防火涂料施工34三、质量及安全措施361.质量保证措施362.安全施工、文明施工38第一章 工程概况一、工程概况项目名称：南京绿博园主展馆工程地址：南京河西新城区设计单位：江苏省城市规划设计讨论院钢结构图深化：上海宝冶钢结构设计院一分院本工程结构体系为钢结构框架体系，结构体系轻快稳固。本工程涉及构件种类多样，如钢管混凝土柱、异型装饰柱、成品 H 型钢梁、焊接 H型钢梁、钢楼梯、型钢支撑体系、方钢檩条、压型楼承板、防护涂料等。本工程为了便于加工安装的管理，分南区和北区（具体分区范围见柱网布置图），南区钢结构施工内容为柱（主立柱、斜柱、装饰柱）3.11 米标高二层平台梁、楼面楼承板、屋面梁及屋面主檩条；北区钢结构加工内容为柱（主立柱、斜柱、装饰柱），4.11 米标高二层平台梁，8.610 米标高（C~D 跨、4~6 轴线）三层平台梁，13.110 米标高（C~D 跨、4~4c 轴线）四层平台梁，17.610 米标高（C~D 跨、4~4a 轴线）五层平台梁，各层楼面楼承板、屋面梁、檩条、防火涂料等。钢结构的主要组成形式：序号材料名称型号规格材质构件名称1钢管D203*4Q235B装饰柱2钢管D299*8Q345B斜柱3钢管D402*16Q345B主立柱4钢管D450*16Q345B主立柱5成品 H 型钢HM244*175*7*11Q345B平台梁6成品 H 型钢HM294*200*8*12Q345B平台梁7成品 H 型钢HM390*300*10*16Q345B平台梁8成品 H 型钢HM440*300*11*18Q345B平台梁9成品 H 型钢HM488*300*11*18Q345B平台梁10成品 H 型钢HM588*300*12*20Q345B平台梁11成品 H 型钢HN248*124*5*8Q345B平台梁12成品 H 型钢HN700*300*13*24Q345B平台梁13制作 H 型钢H700*300*14*25Q345B平台梁14成品 H 型钢HM300*300*10*15Q345B屋面梁15成品 H 型钢HM340*250*9*14Q345B屋面梁16成品 H 型钢HM488*300*11*18Q345B屋面梁17成品 H 型钢HM588*300*12*20Q345B屋面梁18成品 H 型钢HM600*300*16*25Q345B屋面梁19制作 H 型钢H700*300*16*25Q345B屋面梁20制作 H...
