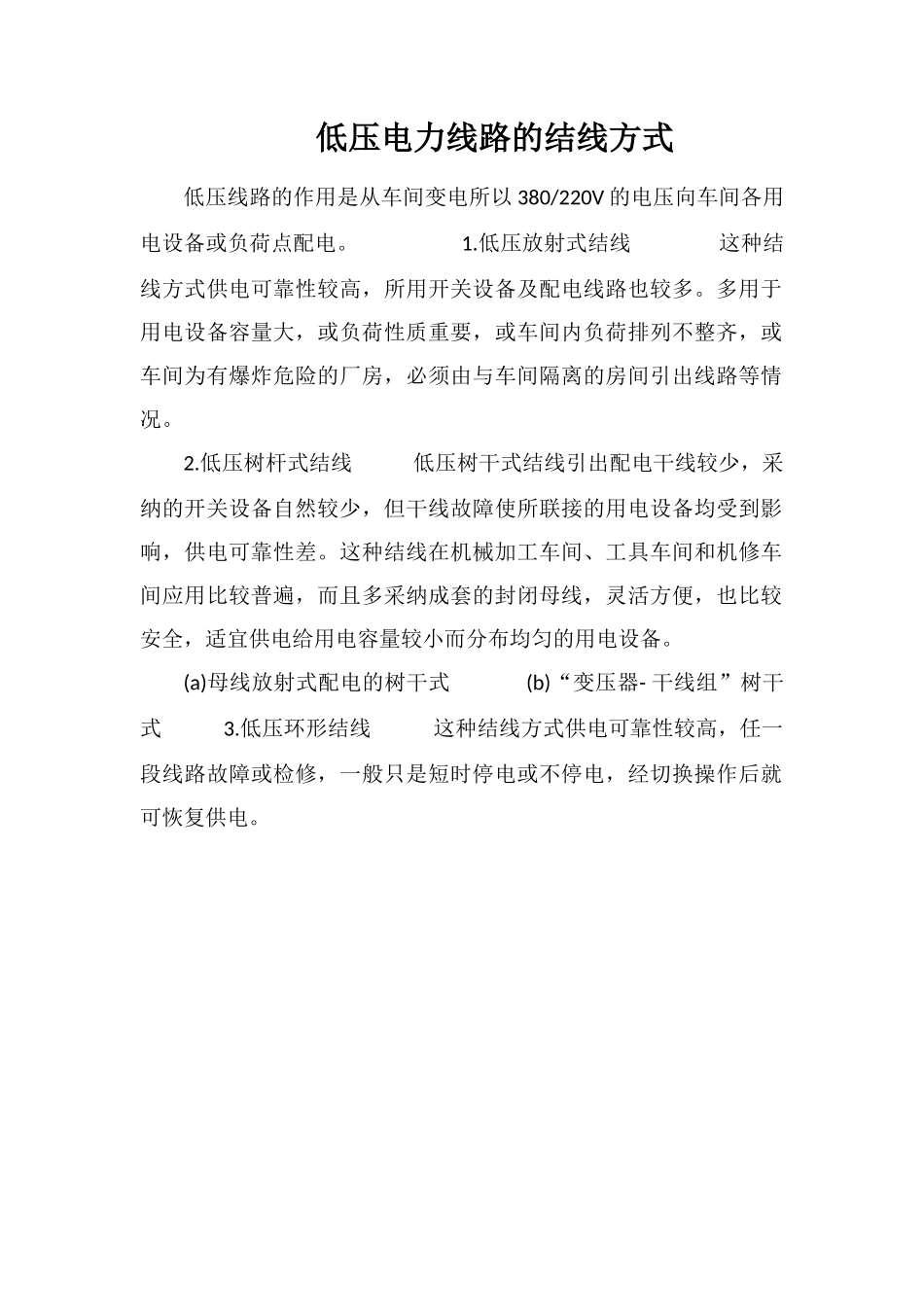

低压电力线路的结线方式

低压电力线路的结线方式低压线路的作用是从车间变电所以 380/220V 的电压向车间各用电设备或负荷点配电。 1.低压放射式结线 这种结线方式供电可靠性较高，所用开关设备及配电线路也较多。多用于用电设备容量大，或负荷性质重要，或车间内负荷排列不整齐，或车间为有爆炸危险的厂房，必须由与车间隔离的房间引出线路等情况。2.低压树杆式结线 低压树干式结线引出配电干线较少，采纳的开关设备自然较少，但干线故障使所联接的用电设备均受到影响，供电可靠性差。这种结线在机械加工车间、工具车间和机修车间应用比较普遍，而且多采纳成套的封闭母线，灵活方便，也比较安全，适宜供电给用电容量较小而分布均匀的用电设备。(a)母线放射式配电的树干式 (b)“变压器- 干线组”树干式 3.低压环形结线 这种结线方式供电可靠性较高，任一段线路故障或检修，一般只是短时停电或不停电，经切换操作后就可恢复供电。
