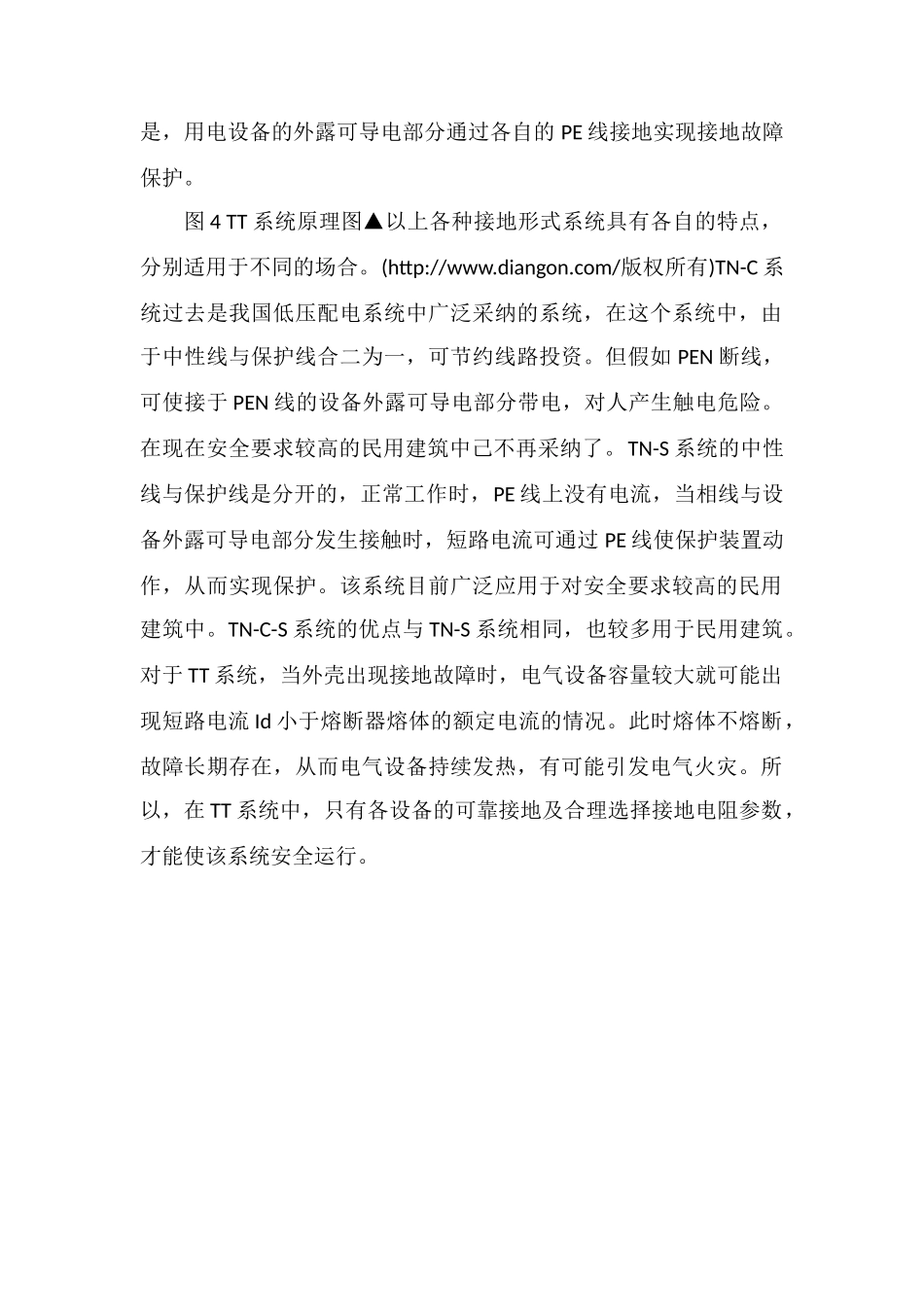

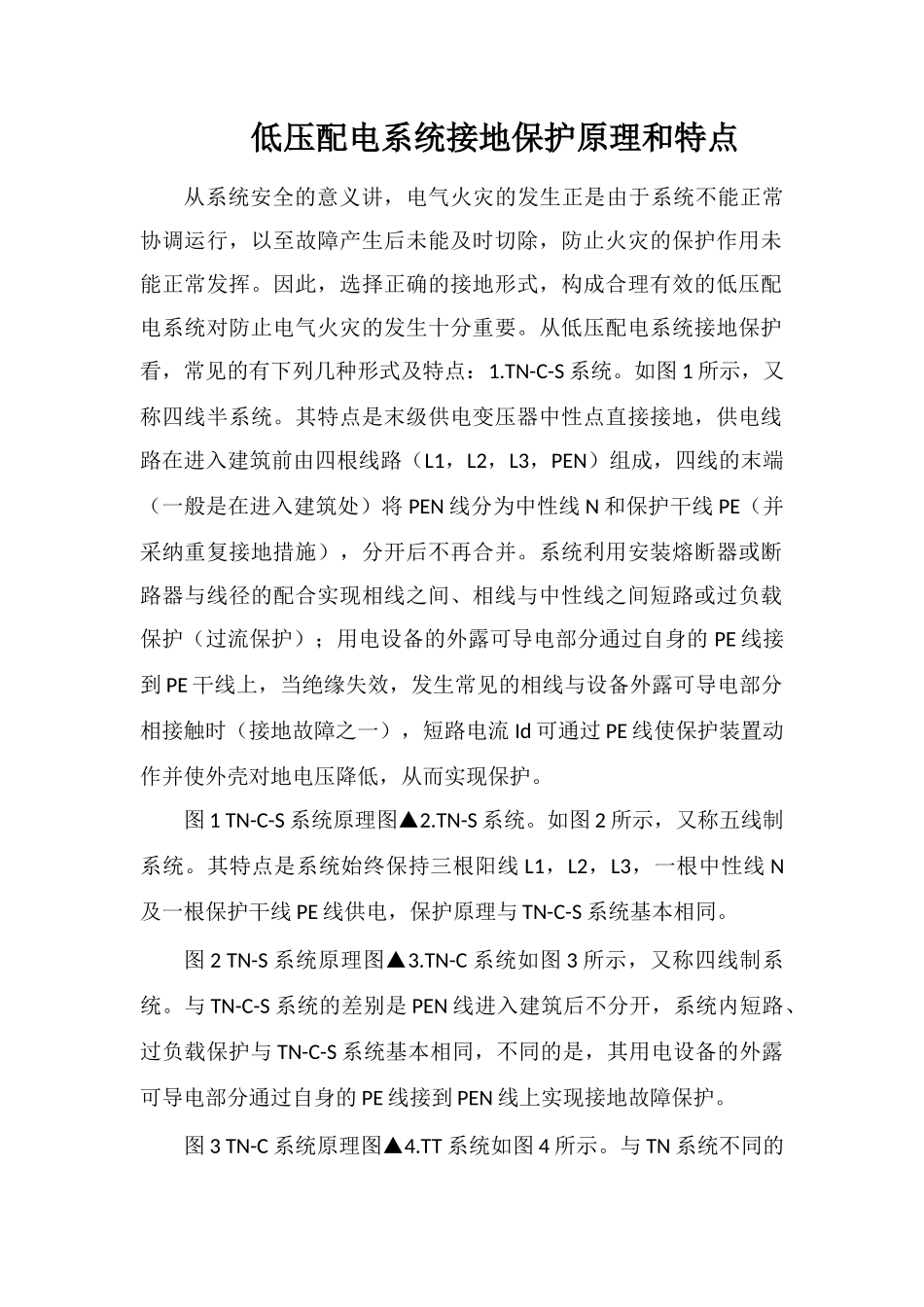

低压配电系统接地保护原理和特点从系统安全的意义讲，电气火灾的发生正是由于系统不能正常协调运行，以至故障产生后未能及时切除，防止火灾的保护作用未能正常发挥。因此，选择正确的接地形式，构成合理有效的低压配电系统对防止电气火灾的发生十分重要。从低压配电系统接地保护看，常见的有下列几种形式及特点：1.TN-C-S 系统。如图 1 所示，又称四线半系统。其特点是末级供电变压器中性点直接接地，供电线路在进入建筑前由四根线路（L1，L2，L3，PEN）组成，四线的末端（一般是在进入建筑处）将 PEN 线分为中性线 N 和保护干线 PE（并采纳重复接地措施），分开后不再合并。系统利用安装熔断器或断路器与线径的配合实现相线之间、相线与中性线之间短路或过负载保护（过流保护）；用电设备的外露可导电部分通过自身的 PE 线接到 PE 干线上，当绝缘失效，发生常见的相线与设备外露可导电部分相接触时（接地故障之一），短路电流 Id 可通过 PE 线使保护装置动作并使外壳对地电压降低，从而实现保护。图 1 TN-C-S 系统原理图▲2.TN-S 系统。如图 2 所示，又称五线制系统。其特点是系统始终保持三根阳线 L1，L2，L3，一根中性线 N及一根保护干线 PE 线供电，保护原理与 TN-C-S 系统基本相同。图 2 TN-S 系统原理图▲3.TN-C 系统如图 3 所示，又称四线制系统。与 TN-C-S 系统的差别是 PEN 线进入建筑后不分开，系统内短路、过负载保护与 TN-C-S 系统基本相同，不同的是，其用电设备的外露可导电部分通过自身的 PE 线接到 PEN 线上实现接地故障保护。图 3 TN-C 系统原理图▲4.TT 系统如图 4 所示。与 TN 系统不同的是，用电设备的外露可导电部分通过各自的 PE 线接地实现接地故障保护。图 4 TT 系统原理图▲以上各种接地形式系统具有各自的特点，分别适用于不同的场合。(http://www.diangon.com/版权所有)TN-C 系统过去是我国低压配电系统中广泛采纳的系统，在这个系统中，由于中性线与保护线合二为一，可节约线路投资。但假如 PEN 断线，可使接于 PEN 线的设备外露可导电部分带电，对人产生触电危险。在现在安全要求较高的民用建筑中己不再采纳了。TN-S 系统的中性线与保护线是分开的，正常工作时，PE 线上没有电流，当相线与设备外露可导电部分发生接触时，短路电流可通过 PE 线使保护装置动作，从而实现保护。该系统目前广泛应用于对安全要求较高的民用建筑中。TN-C-S 系统的优点...
