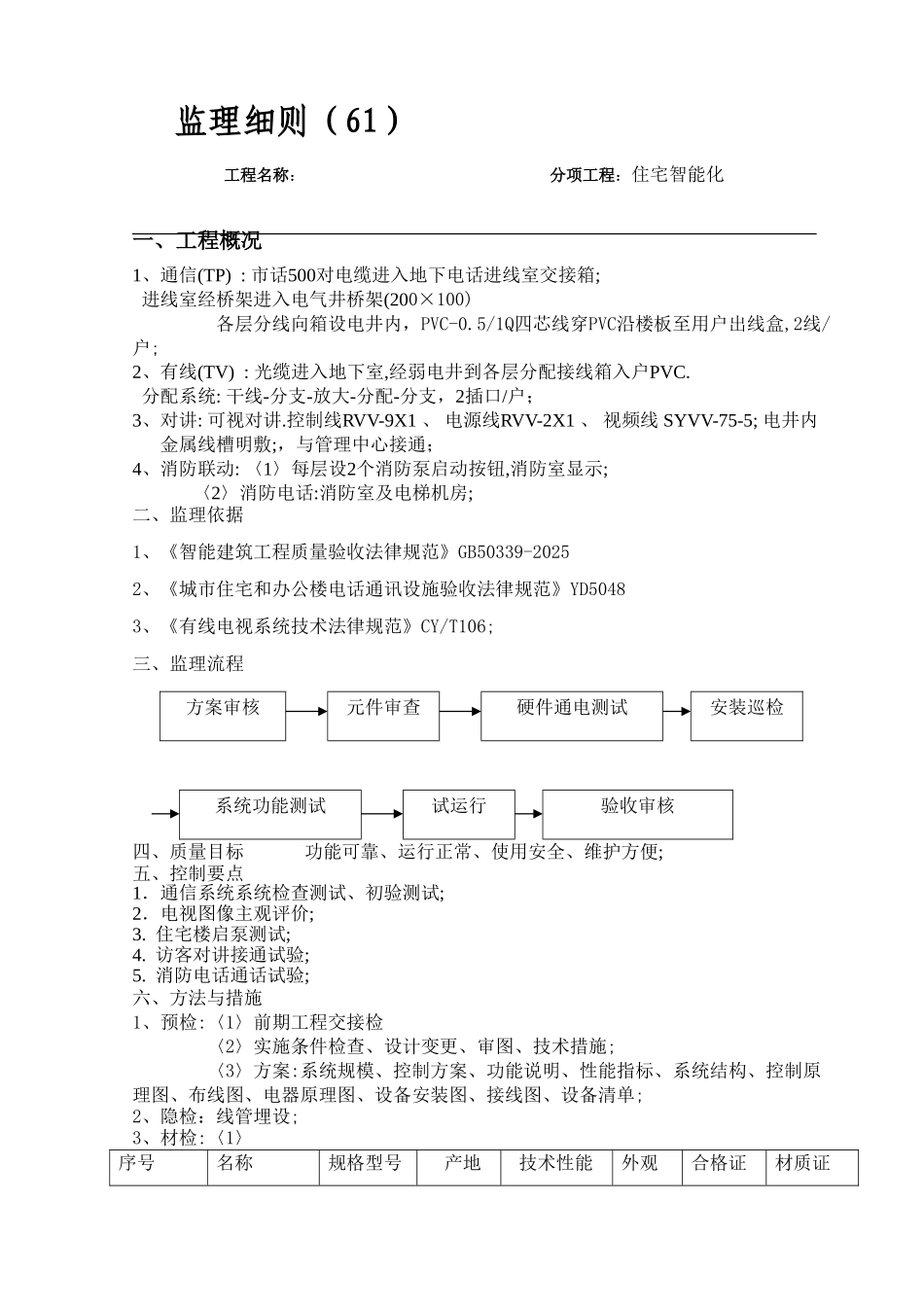

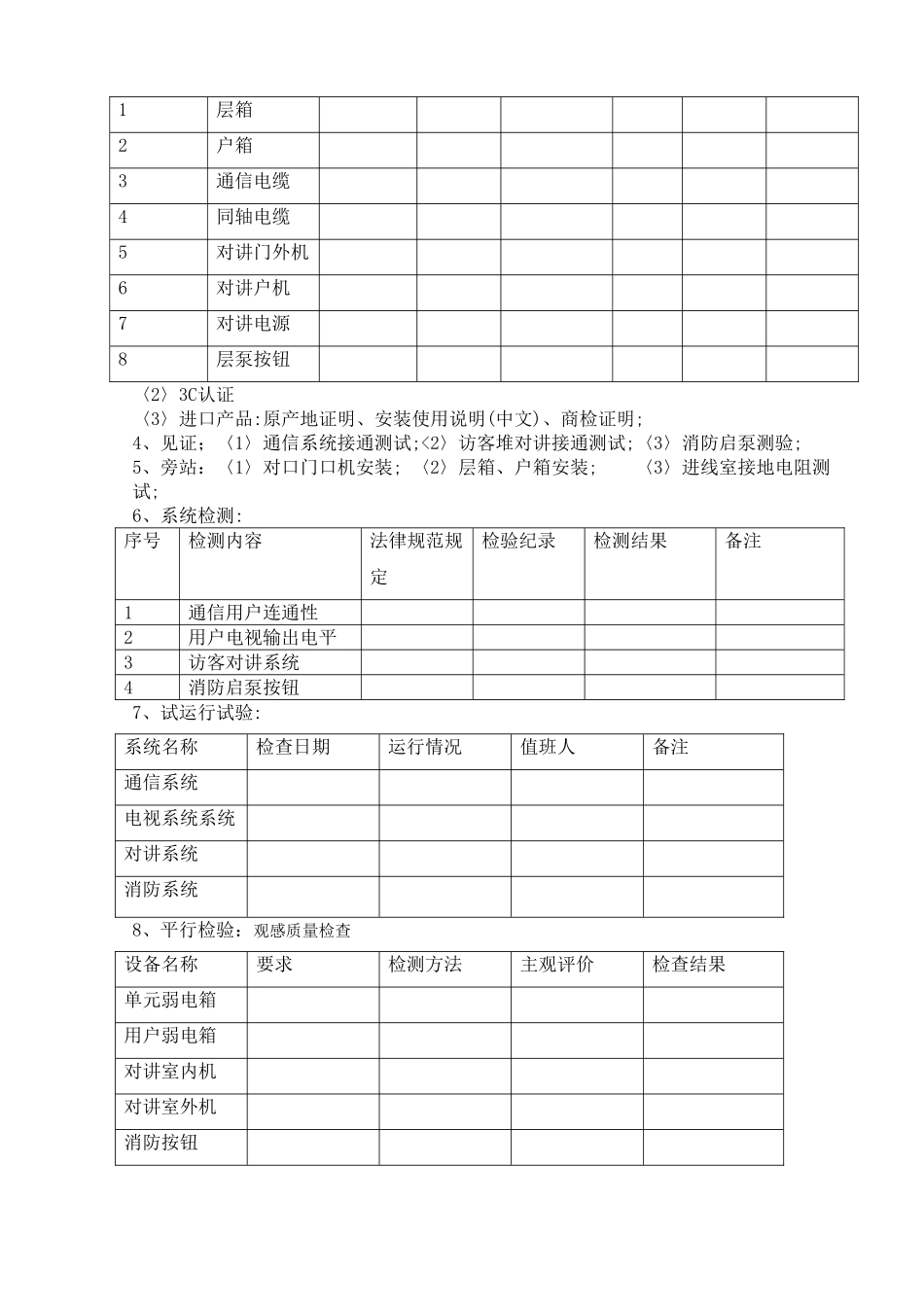

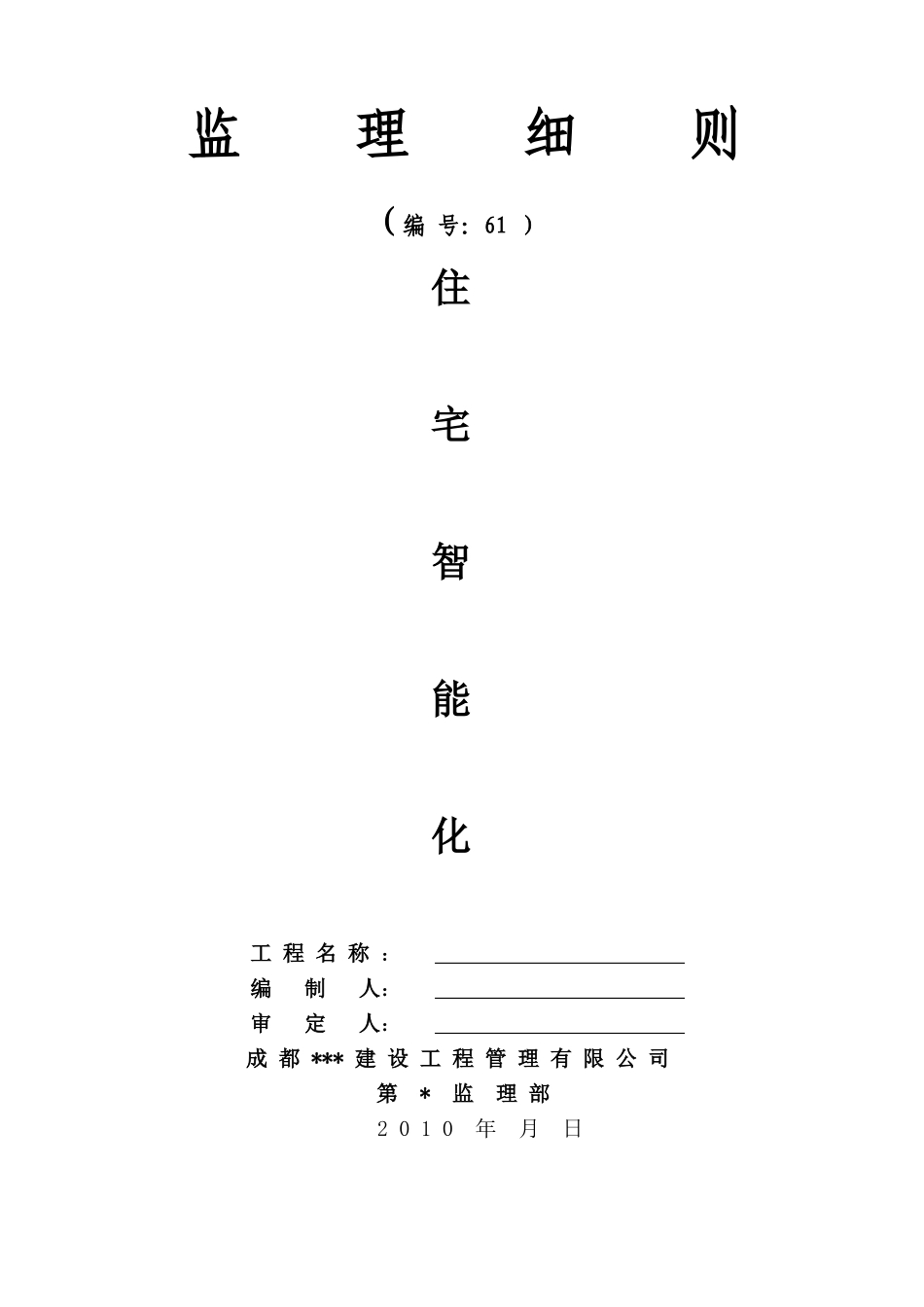

监 理 细 则 （编 号：61 ）住宅智能化工 程 名 称 ： 编 制 人： 审 定 人： 成 都 *** 建 设 工 程 管 理 有 限 公 司第 * 监 理 部2 0 1 0 年 月 日监理细则（61）工程名称： 分项工程：住宅智能化 一、工程概况1、通信(TP) : 市话500对电缆进入地下电话进线室交接箱; 进线室经桥架进入电气井桥架(200×100) 各层分线向箱设电井内，PVC-0.5/1Q四芯线穿PVC沿楼板至用户出线盒,2线/户;2、有线(TV) : 光缆进入地下室,经弱电井到各层分配接线箱入户PVC. 分配系统: 干线-分支-放大-分配-分支，2插口/户；3、对讲: 可视对讲.控制线RVV-9X1 、 电源线RVV-2X1 、 视频线 SYVV-75-5; 电井内金属线槽明敷;，与管理中心接通；4、消防联动: 〈1〉每层设2个消防泵启动按钮,消防室显示; 〈2〉消防电话:消防室及电梯机房;二、监理依据1、《智能建筑工程质量验收法律规范》GB50339-20252、《城市住宅和办公楼电话通讯设施验收法律规范》YD50483、《有线电视系统技术法律规范》CY/T106;三、监理流程方案审核元件审查硬件通电测试安装巡检系统功能测试试运行验收审核四、质量目标 功能可靠、运行正常、使用安全、维护方便;五、控制要点1．通信系统系统检查测试、初验测试;2．电视图像主观评价;3. 住宅楼启泵测试;4. 访客对讲接通试验;5. 消防电话通话试验;六、方法与措施1、预检:〈1〉前期工程交接检 〈2〉实施条件检查、设计变更、审图、技术措施; 〈3〉方案:系统规模、控制方案、功能说明、性能指标、系统结构、控制原理图、布线图、电器原理图、设备安装图、接线图、设备清单;2、隐检：线管埋设;3、材检:〈1〉序号名称规格型号产地技术性能外观合格证材质证1层箱2户箱3通信电缆4同轴电缆5对讲门外机6对讲户机7对讲电源8层泵按钮〈2〉3C认证〈3〉进口产品:原产地证明、安装使用说明(中文)、商检证明;4、见证；〈1〉通信系统接通测试;<2〉访客堆对讲接通测试;〈3〉消防启泵测验;5、旁站：〈1〉对口门口机安装; 〈2〉层箱、户箱安装; 〈3〉进线室接地电阻测试;6、系统检测:序号检测内容法律规范规定检验纪录检测结果备注1通信用户连通性2用户电视输出电平3访客对讲系统4消防启泵按钮7、试运行试验:系统名称检查日期运行情况值班人备注通信系统电视系统系统对讲系统消防系统8、平行检验：观感质量检查设备名称要求检测方法主观评价检查结果单元弱电箱用户弱电箱对讲室内机对讲室外机消防按钮七、通病防治八、注意事项 。
