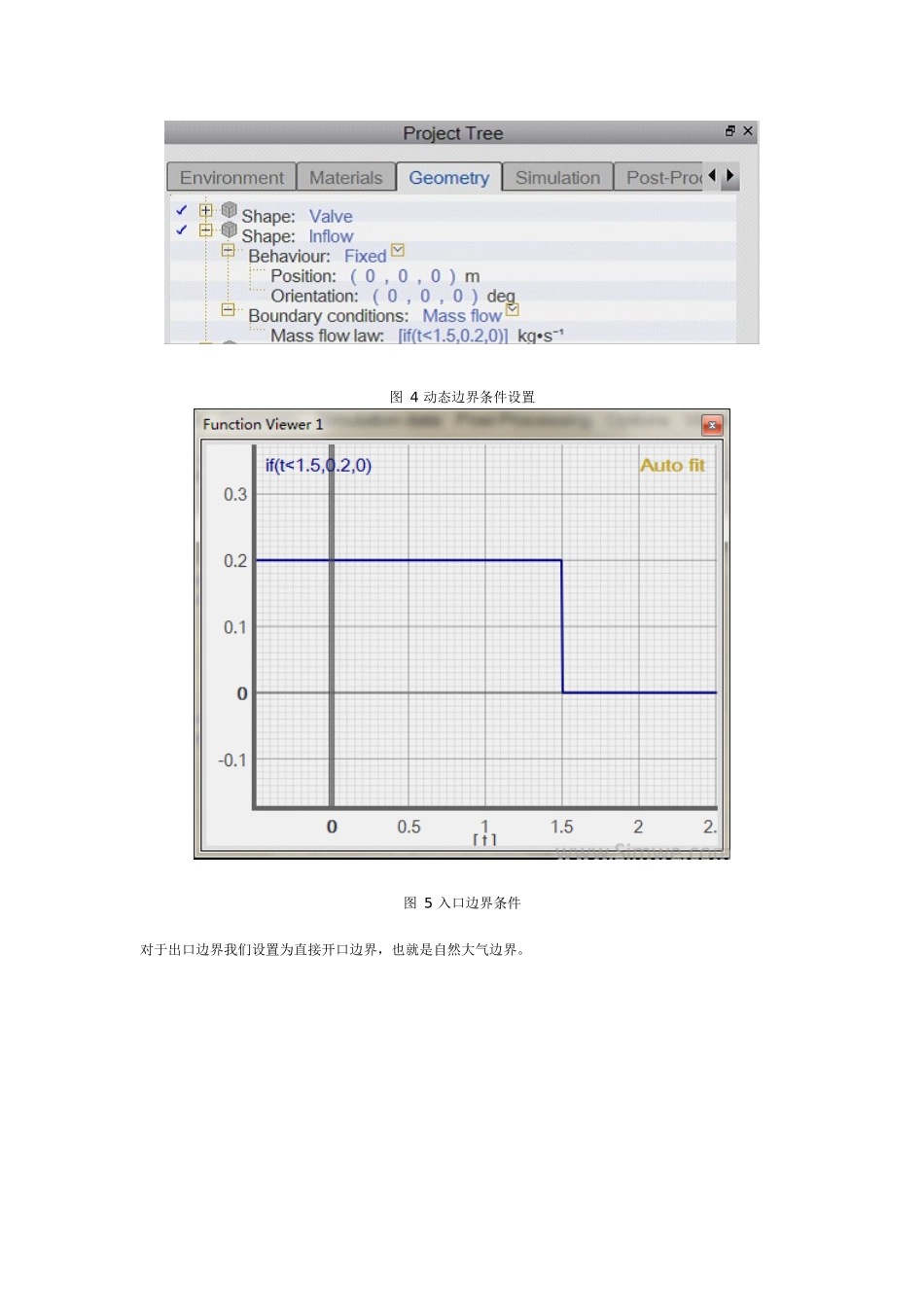

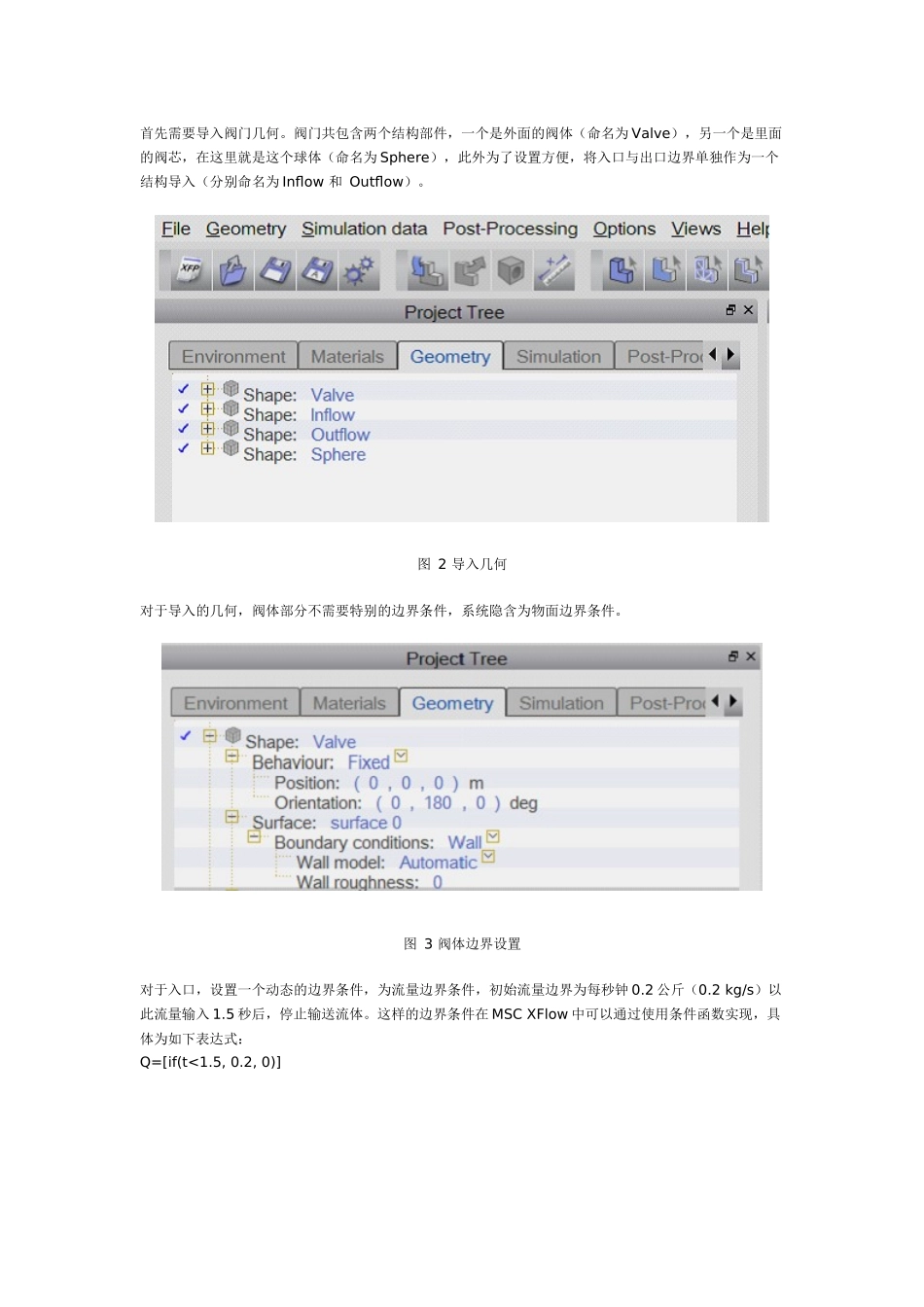

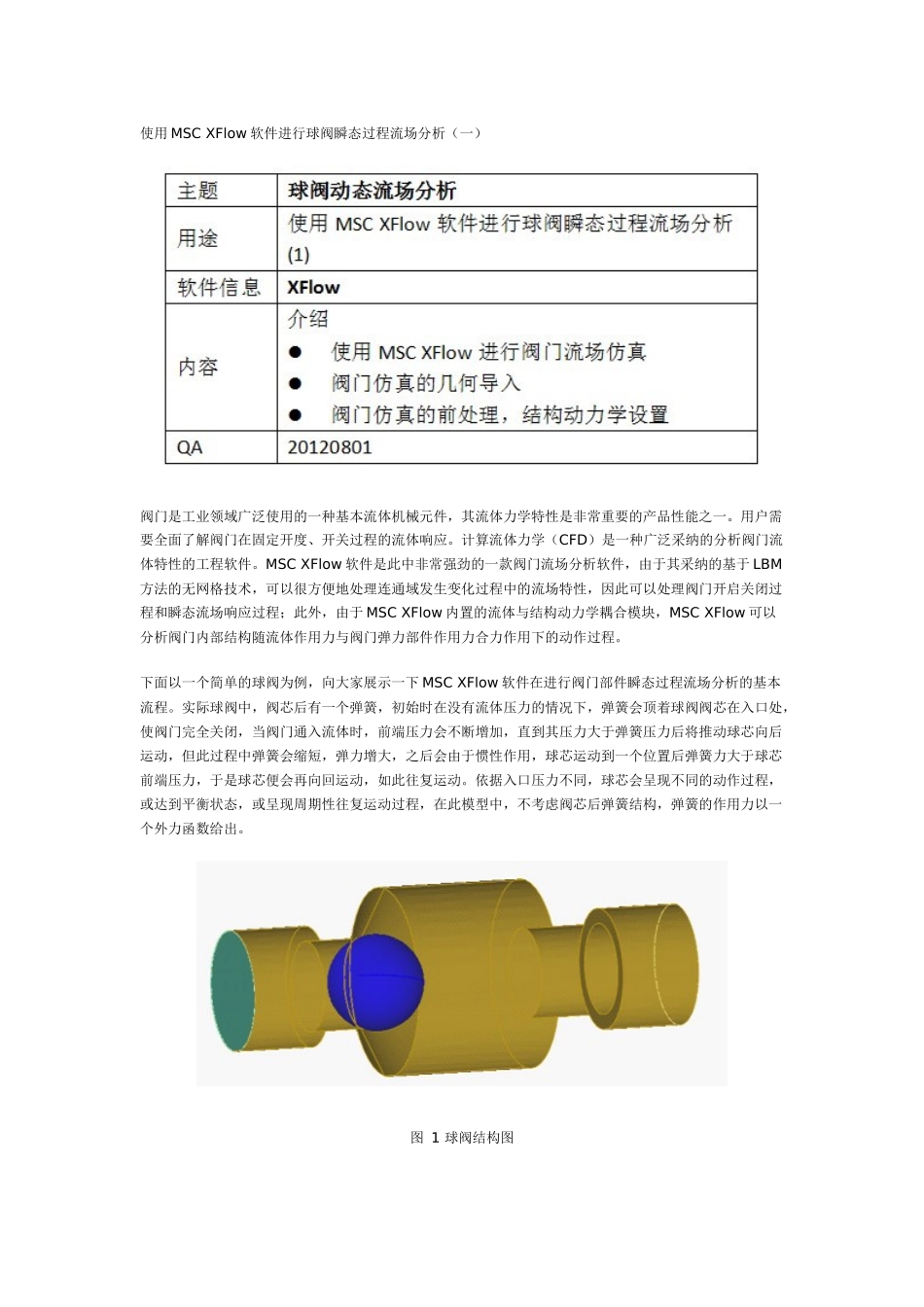

使用 MSC XFlow 软件进行球阀瞬态过程流场分析（一）阀门是工业领域广泛使用的一种基本流体机械元件，其流体力学特性是非常重要的产品性能之一。用户需要全面了解阀门在固定开度、开关过程的流体响应。计算流体力学（CFD）是一种广泛采纳的分析阀门流体特性的工程软件。MSC XFlow 软件是此中非常强劲的一款阀门流场分析软件，由于其采纳的基于 LBM方法的无网格技术，可以很方便地处理连通域发生变化过程中的流场特性，因此可以处理阀门开启关闭过程和瞬态流场响应过程；此外，由于 MSC XFlow 内置的流体与结构动力学耦合模块，MSC XFlow 可以分析阀门内部结构随流体作用力与阀门弹力部件作用力合力作用下的动作过程。下面以一个简单的球阀为例，向大家展示一下 MSC XFlow 软件在进行阀门部件瞬态过程流场分析的基本流程。实际球阀中，阀芯后有一个弹簧，初始时在没有流体压力的情况下，弹簧会顶着球阀阀芯在入口处，使阀门完全关闭，当阀门通入流体时，前端压力会不断增加，直到其压力大于弹簧压力后将推动球芯向后运动，但此过程中弹簧会缩短，弹力增大，之后会由于惯性作用，球芯运动到一个位置后弹簧力大于球芯前端压力，于是球芯便会再向回运动，如此往复运动。依据入口压力不同，球芯会呈现不同的动作过程，或达到平衡状态，或呈现周期性往复运动过程，在此模型中，不考虑阀芯后弹簧结构，弹簧的作用力以一个外力函数给出。图 1 球阀结构图首先需要导入阀门几何。阀门共包含两个结构部件，一个是外面的阀体（命名为 Valve），另一个是里面的阀芯，在这里就是这个球体（命名为 Sphere），此外为了设置方便，将入口与出口边界单独作为一个结构导入（分别命名为 Inflow 和 Outflow）。图 2 导入几何对于导入的几何，阀体部分不需要特别的边界条件，系统隐含为物面边界条件。图 3 阀体边界设置对于入口，设置一个动态的边界条件，为流量边界条件，初始流量边界为每秒钟 0.2 公斤（0.2 kg/s）以此流量输入 1.5 秒后，停止输送流体。这样的边界条件在 MSC XFlow 中可以通过使用条件函数实现，具体为如下表达式：Q=[if(t<1.5, 0.2, 0)]图 4 动态边界条件设置图 5 入口边界条件对于出口边界我们设置为直接开口边界，也就是自然大气边界。图 6 出口边界条件下面是此模型中最重要的一个几何的设置，也就是阀芯的条件设置。在此首先需要将球芯的动作特性设置为：Rigid body dynamics （刚体动力学）特性。要...
