使用WinCC组态软件实现过程监控

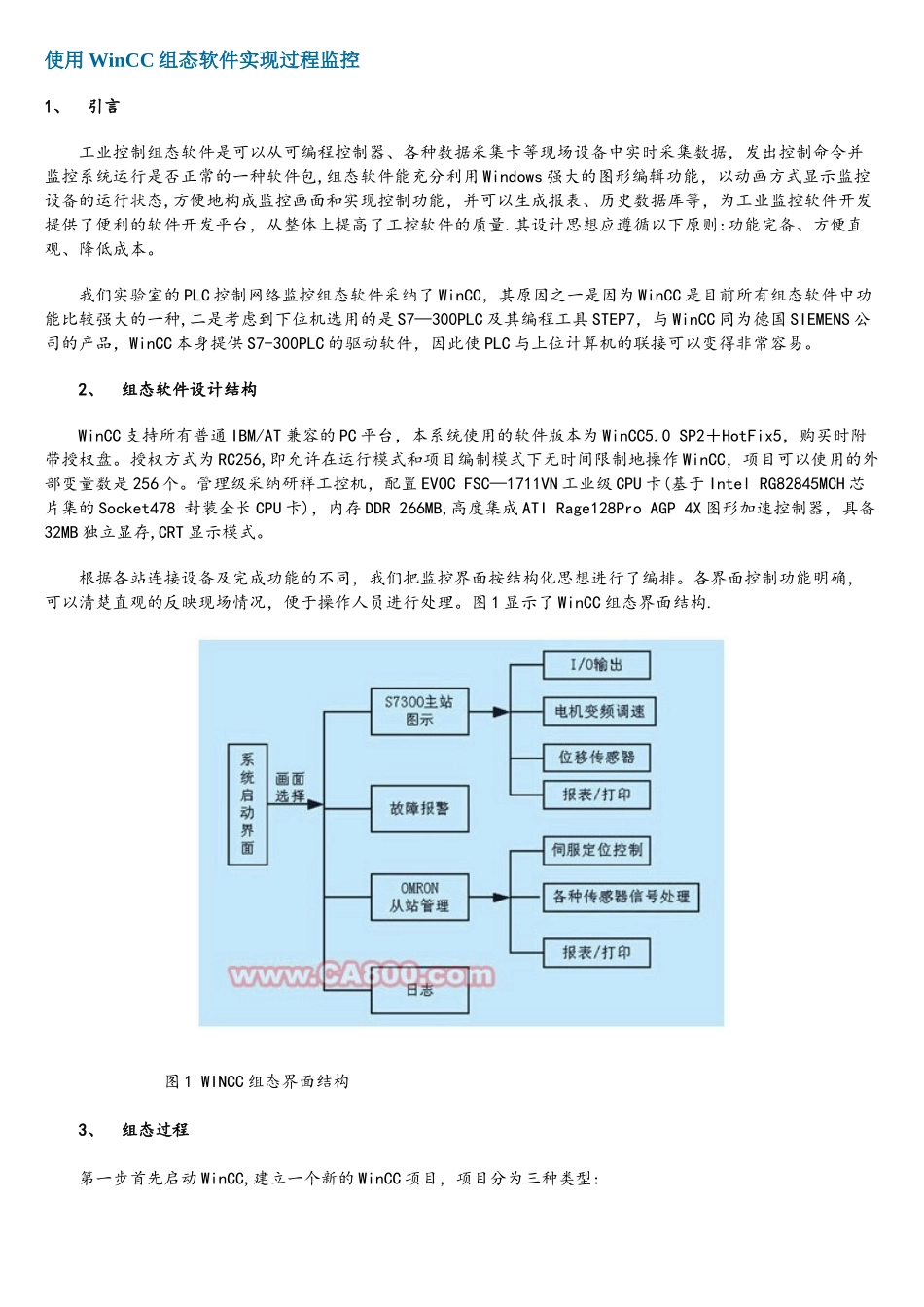

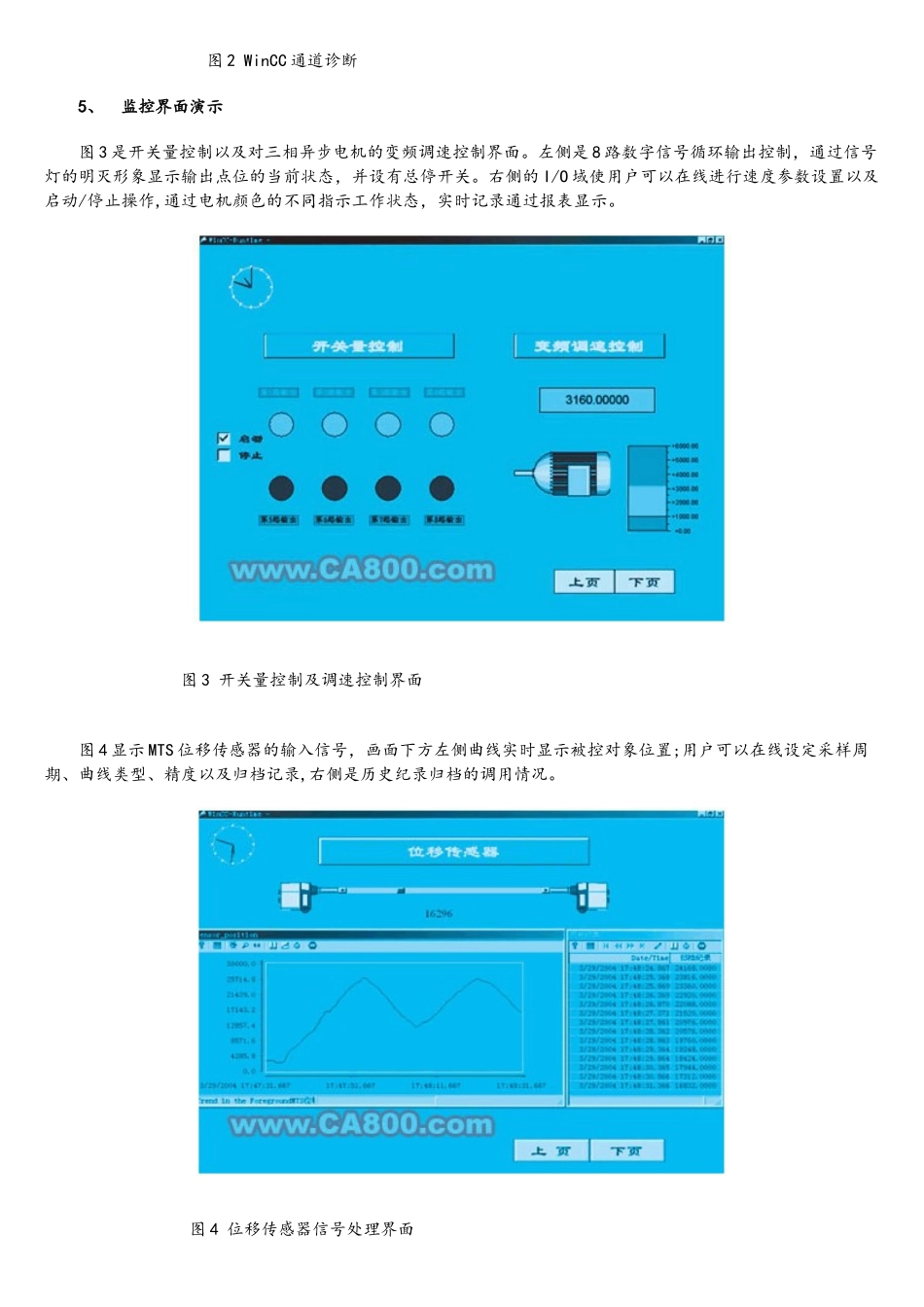

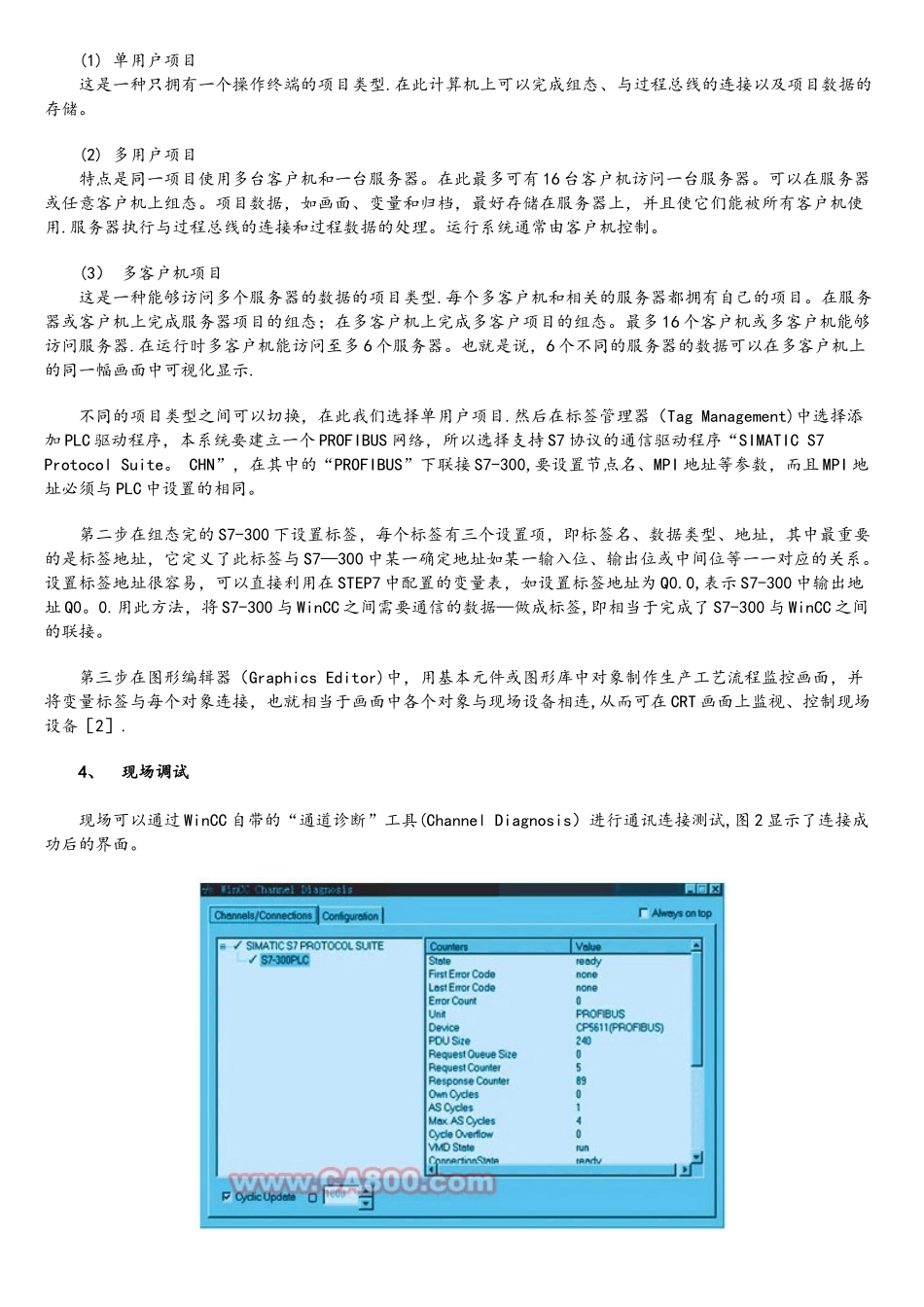

使用 WinCC 组态软件实现过程监控1、 引言 工业控制组态软件是可以从可编程控制器、各种数据采集卡等现场设备中实时采集数据，发出控制命令并监控系统运行是否正常的一种软件包,组态软件能充分利用 Windows 强大的图形编辑功能，以动画方式显示监控设备的运行状态,方便地构成监控画面和实现控制功能，并可以生成报表、历史数据库等，为工业监控软件开发提供了便利的软件开发平台，从整体上提高了工控软件的质量.其设计思想应遵循以下原则:功能完备、方便直观、降低成本。 我们实验室的 PLC 控制网络监控组态软件采纳了 WinCC，其原因之一是因为 WinCC 是目前所有组态软件中功能比较强大的一种,二是考虑到下位机选用的是 S7—300PLC 及其编程工具 STEP7，与 WinCC 同为德国 SIEMENS 公司的产品，WinCC 本身提供 S7-300PLC 的驱动软件，因此使 PLC 与上位计算机的联接可以变得非常容易。 2、 组态软件设计结构 WinCC 支持所有普通 IBM/AT 兼容的 PC 平台，本系统使用的软件版本为 WinCC5.0 SP2＋HotFix5，购买时附带授权盘。授权方式为 RC256,即允许在运行模式和项目编制模式下无时间限制地操作 WinCC，项目可以使用的外部变量数是 256 个。管理级采纳研祥工控机，配置 EVOC FSC—1711VN 工业级 CPU 卡(基于 Intel RG82845MCH 芯片集的 Socket478 封装全长 CPU 卡)，内存 DDR 266MB,高度集成 ATI Rage128Pro AGP 4X 图形加速控制器，具备32MB 独立显存,CRT 显示模式。 根据各站连接设备及完成功能的不同，我们把监控界面按结构化思想进行了编排。各界面控制功能明确，可以清楚直观的反映现场情况，便于操作人员进行处理。图 1 显示了 WinCC 组态界面结构. 图 1 WINCC 组态界面结构 3、 组态过程 第一步首先启动 WinCC,建立一个新的 WinCC 项目，项目分为三种类型: (1) 单用户项目 这是一种只拥有一个操作终端的项目类型.在此计算机上可以完成组态、与过程总线的连接以及项目数据的存储。 (2) 多用户项目 特点是同一项目使用多台客户机和一台服务器。在此最多可有 16 台客户机访问一台服务器。可以在服务器或任意客户机上组态。项目数据，如画面、变量和归档，最好存储在服务器上，并且使它们能被所有客户机使用.服务器执行与过程总线的连接和过程数据的处理。运行系统通常由客户机控制。 (3） 多客户机项目 这是一种能够访问多个服务器的数据的项目类型.每个...
