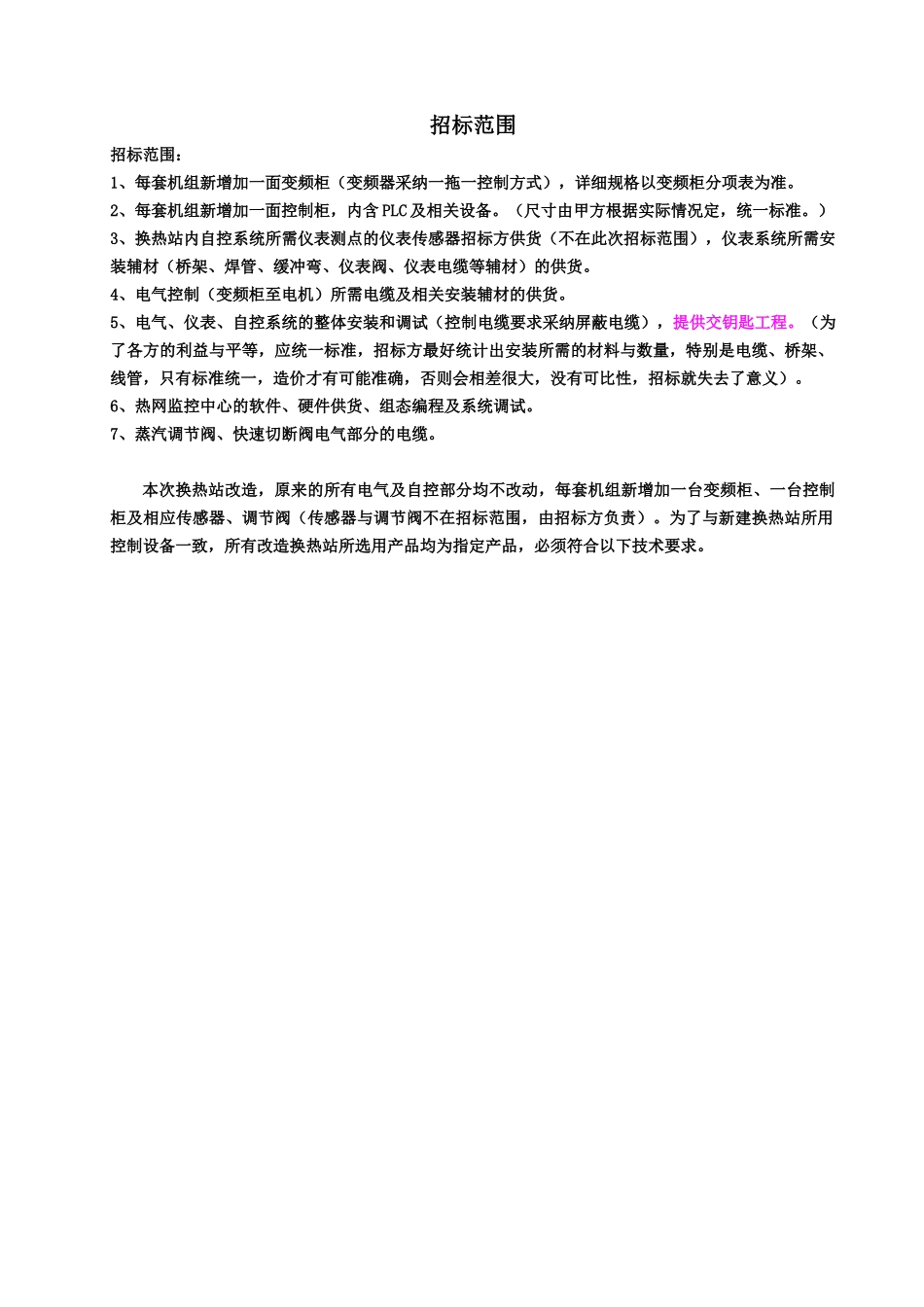

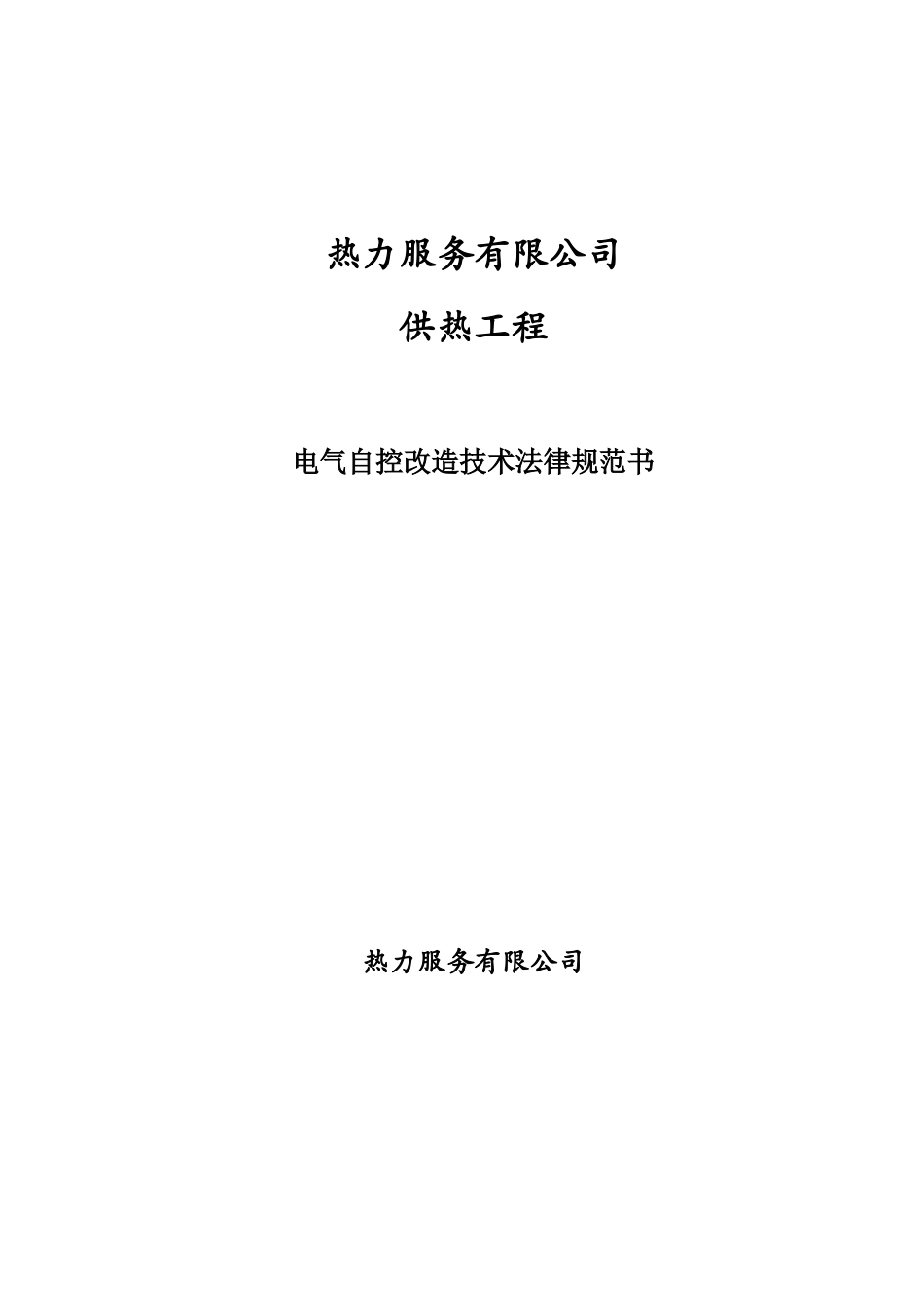

热力服务有限公司供热工程电气自控改造技术法律规范书 热力服务有限公司招标范围招标范围：1、每套机组新增加一面变频柜（变频器采纳一拖一控制方式），详细规格以变频柜分项表为准。2、每套机组新增加一面控制柜，内含 PLC 及相关设备。（尺寸由甲方根据实际情况定，统一标准。）3、换热站内自控系统所需仪表测点的仪表传感器招标方供货（不在此次招标范围），仪表系统所需安装辅材（桥架、焊管、缓冲弯、仪表阀、仪表电缆等辅材）的供货。4、电气控制（变频柜至电机）所需电缆及相关安装辅材的供货。5、电气、仪表、自控系统的整体安装和调试（控制电缆要求采纳屏蔽电缆），提供交钥匙工程。（为了各方的利益与平等，应统一标准，招标方最好统计出安装所需的材料与数量，特别是电缆、桥架、线管，只有标准统一，造价才有可能准确，否则会相差很大，没有可比性，招标就失去了意义）。6、热网监控中心的软件、硬件供货、组态编程及系统调试。7、蒸汽调节阀、快速切断阀电气部分的电缆。本次换热站改造，原来的所有电气及自控部分均不改动，每套机组新增加一台变频柜、一台控制柜及相应传感器、调节阀（传感器与调节阀不在招标范围，由招标方负责）。为了与新建换热站所用控制设备一致，所有改造换热站所选用产品均为指定产品，必须符合以下技术要求。 电气自控改造技术法律规范1、电气技术要求1.1 法律规范和标准电控柜应符合 GB7251.1 和 GB/T4942.2 的规定。IEC《国际电工委员会》ISO《国际标准组织》IEEE《美国电气和电子工程师协会》JB、DL（国家、部级有关标准）其它国际公认的与上述标准相当或更好的标准只要经淮安市阳光热力服务有限公司同意也可接受。在未列出指定标准的地方，投标者应满足中华人民共和国相关的 ISO 标准和 GB、JB 标准，并保证根据这些标准进行产品的设计、制造、试验、检验等。1.2 电气设计条件：使用区域：淮安市市区内环境下使用。1.3 电气设备描述1.3.1 电气控制柜 根据招标方的要求及工艺要求，每套机组只有一台循环泵做变频改造，其余不变，该循环泵不设工频控制。 变频控制柜与仪表控制柜中的控制器（以下简称 RTU）相结合，实现自动运行、检测和控制功能。（1）电气控制柜的技术参数：额定电压：三相 380V±10%额定频率：50Hz±2额定工作电流：参见相应电机负荷1 分钟工频耐压：2500V变频控制柜应设置设备状态自检测及电机短路保护和接地故障保护功能，并应根据具体情况分别装设对电机的过...
