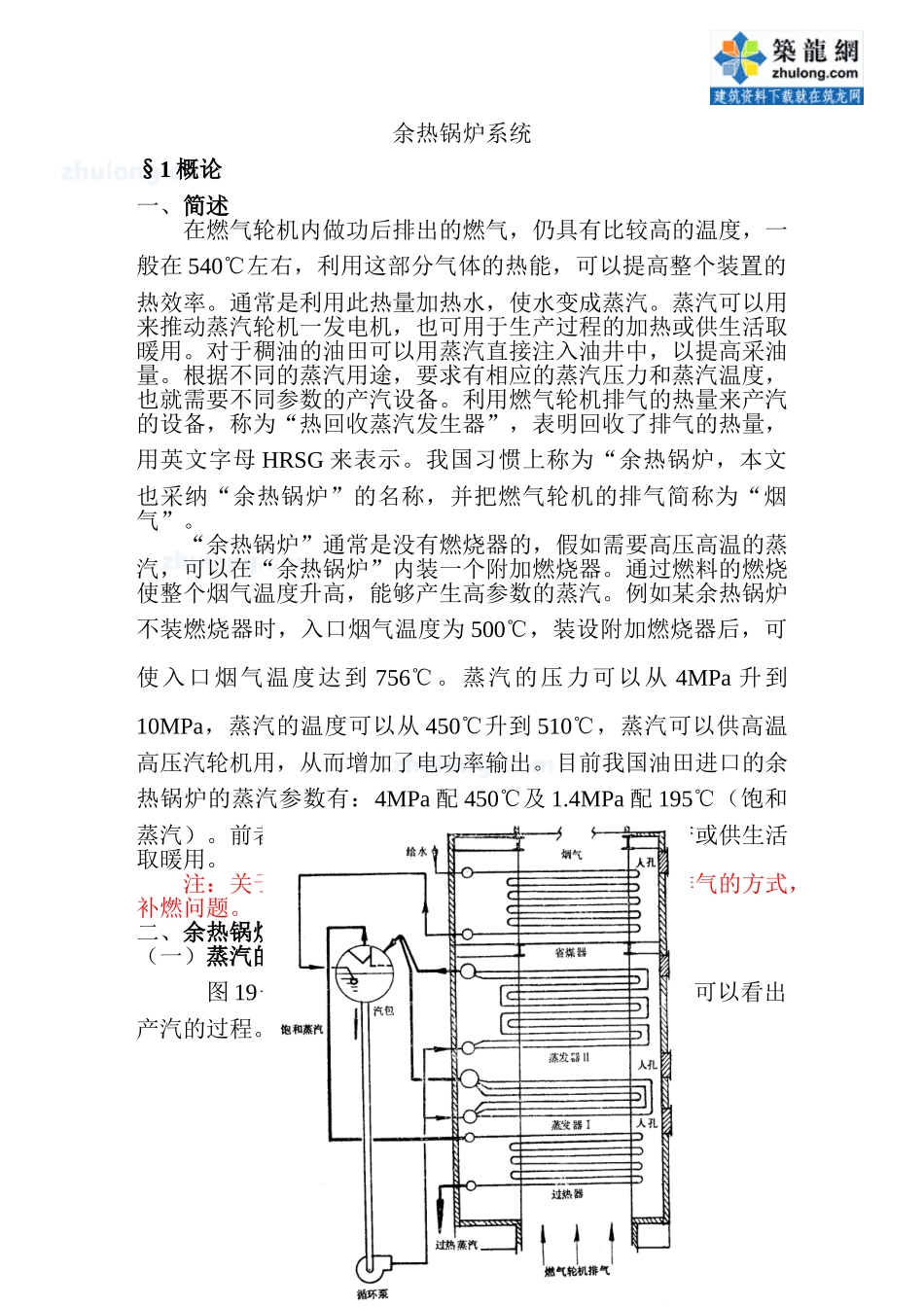

余热锅炉系统§1 概论一、简述在燃气轮机内做功后排出的燃气，仍具有比较高的温度，一般在 540℃左右，利用这部分气体的热能，可以提高整个装置的热效率
通常是利用此热量加热水，使水变成蒸汽
蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用
对于稠油的油田可以用蒸汽直接注入油井中，以提高采油量
根据不同的蒸汽用途，要求有相应的蒸汽压力和蒸汽温度，也就需要不同参数的产汽设备
利用燃气轮机排气的热量来产汽的设备，称为“热回收蒸汽发生器”，表明回收了排气的热量，用英文字母 HRSG 来表示
我国习惯上称为“余热锅炉，本文也采纳“余热锅炉”的名称，并把燃气轮机的排气简称为“烟气”
“余热锅炉”通常是没有燃烧器的，假如需要高压高温的蒸汽，可以在“余热锅炉”内装一个附加燃烧器
通过燃料的燃烧使整个烟气温度升高，能够产生高参数的蒸汽
例如某余热锅炉不装燃烧器时，入口烟气温度为 500℃，装设附加燃烧器后，可使入口烟气温度达到 756℃
蒸汽的压力可以从 4MPa 升到10MPa，蒸汽的温度可以从 450℃升到 510℃，蒸汽可以供高温高压汽轮机用，从而增加了电功率输出
目前我国油田进口的余热锅炉的蒸汽参数有：4MPa 配 450℃及 1
4MPa 配 195℃（饱和蒸汽）
前者供给中压汽轮机来发电，后者可以供生产或供生活取暖用
注：关于多种余热锅炉，余热锅炉利用燃气轮机排气的方式，补燃问题
二、余热锅炉的组成（一）蒸汽的生产过程图 19－1 是一台余热锅炉的结构示意图，从图中可以看出产汽的过程
图 19－1 强制循环余热锅炉（注意蒸发器为顺流布置，即管束流向自下而上，以免上下弯头处积汽
）从燃气轮机出口的烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱

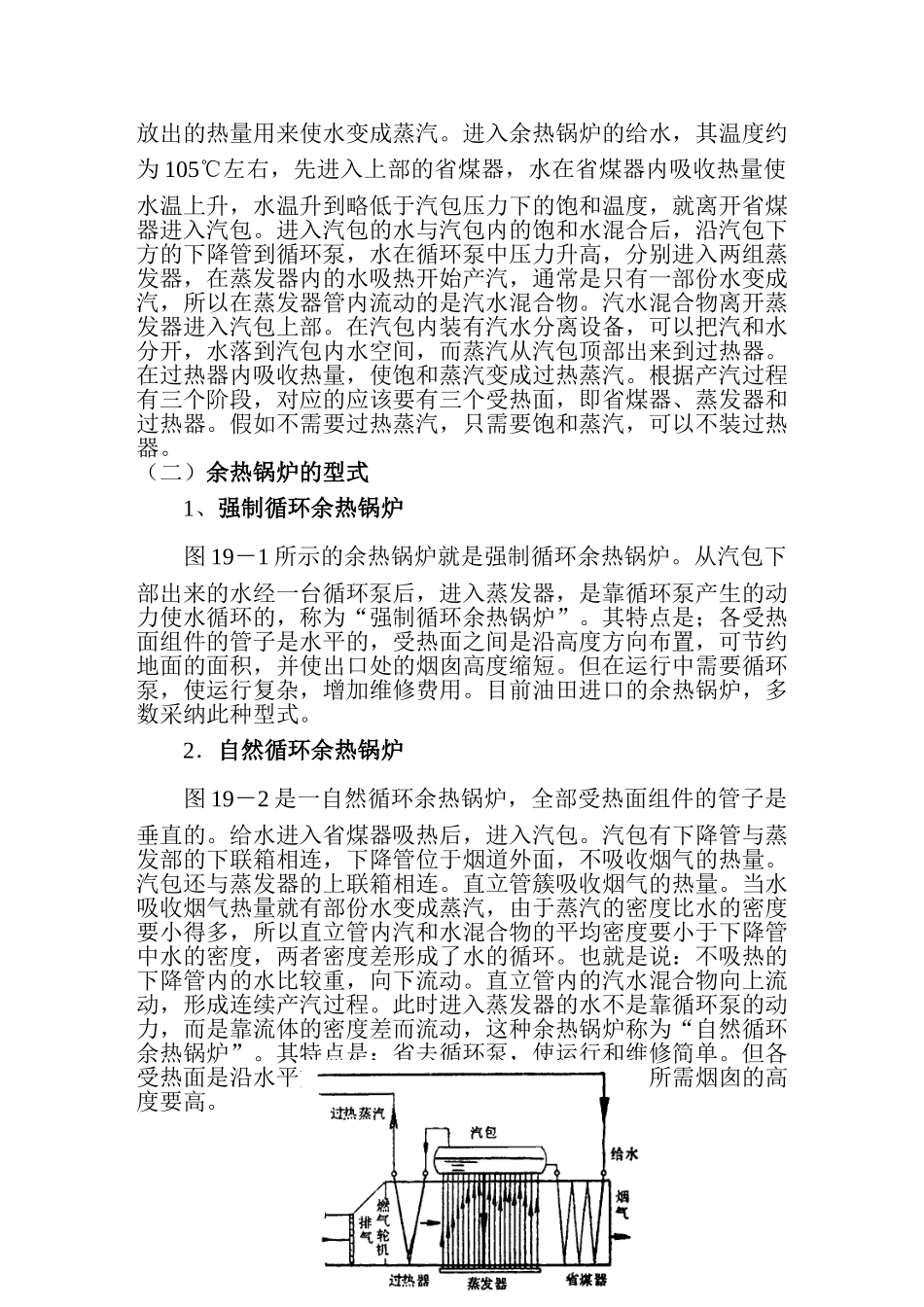

排烟温度约为 150－180℃，烟气温度从 540℃降到排烟温度，所放出的热
