光纤冷接头安装详解网络技术专业样本

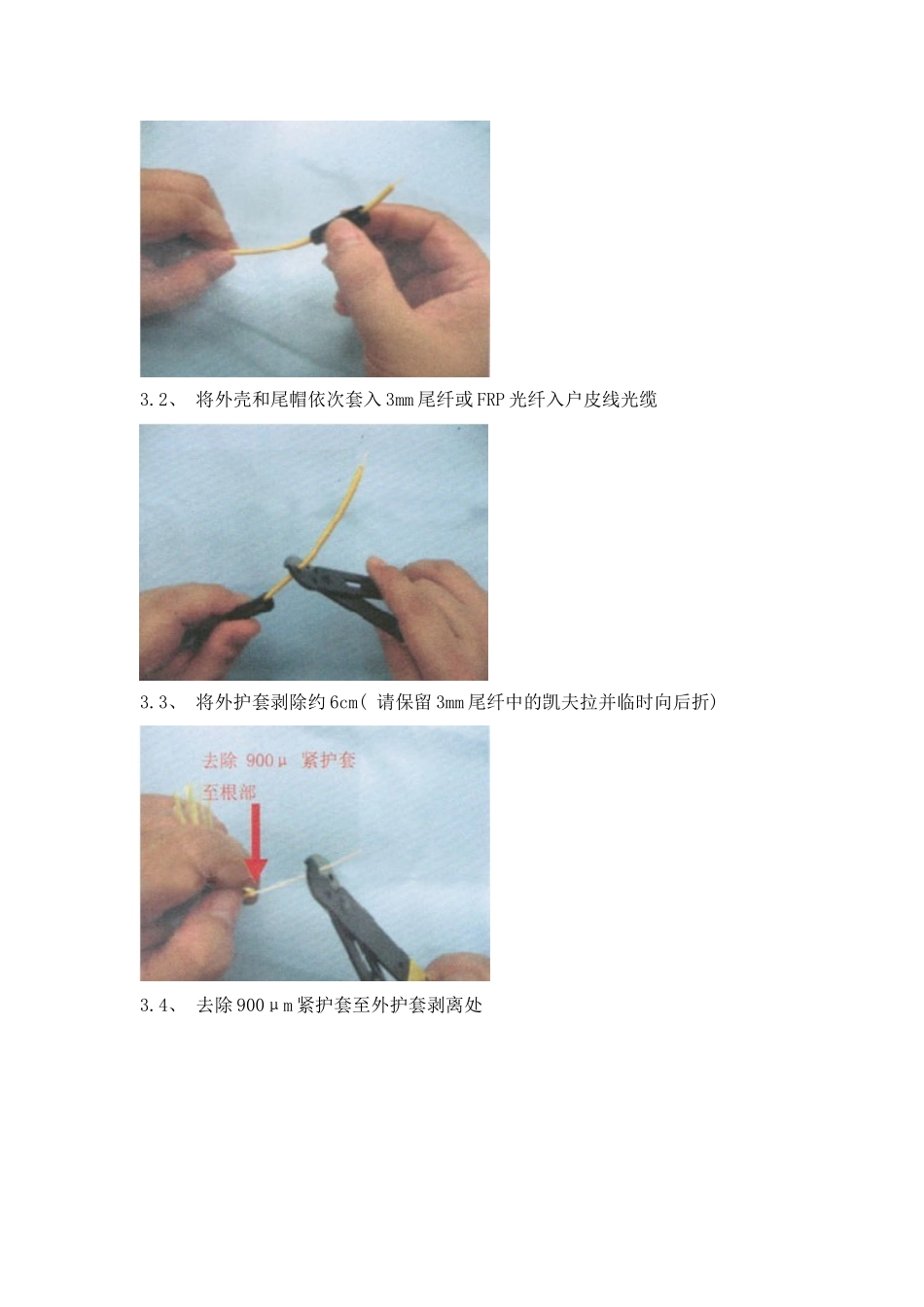

目录光纤冷接头安装步骤..................................................11、 产品介绍....................................................12、 冷接工具准备................................................23、 操作步骤....................................................24、 重复开启....................................................9光纤冷接头安装步骤以 3M 品牌的光纤冷接头 型号: 8812 TLC 产品名称: FC 单模光纤连接器( 光纤冷接头) 为例说明: 1、 产品介绍3M TLC-FC 连接器头使用机械接续技术, 能够在现场速将 3mm 尾纤和 FRP 光纤入户 8 字皮线光缆( 2mm*3mm) 成端成标准 FC 型连接插头。3M FC 冷接头操作简单, 具有良好的抗拉力性能, 同时能够重复开启使用, 而不需要更换任何部件, 大大结约了光纤端接成本。2、 冷接工具准备① 酒精 ②无纺布 ③光纤切割刀 ④记号笔 ⑤剥线钳 ⑥剪刀 ⑦适配器( 3M 冷接头自带) ⑧ 重复开启工具( 3M 冷接头自带) ⑨3M FC 冷接头 共 9 样产品3、 操作步骤3.1、 打开冷接头的包装, 共有 3 个部件: 1、 主体 2、 尾帽 3、 外壳。保留3M 冷接子的外包装, 以备后续使用3.2、 将外壳和尾帽依次套入 3mm 尾纤或 FRP 光纤入户皮线光缆3.3、 将外护套剥除约 6cm( 请保留 3mm 尾纤中的凯夫拉并临时向后折) 3.4、 去除 900μm 紧护套至外护套剥离处3.5、 根据包装袋上的图示, 用记号笔在离外护套剥离处 24mm 的位置做标记, 标记在 250μm 涂覆层上3.6、 从 24mm 标记处剥除涂覆层, 并用蘸酒精无纺棉清洁光纤3.7、 将 3mm 尾纤或 FRP 入户皮线光缆放置于切割适配器内, 外护套剥离处与适配器内底部的标线对齐.注意有些切割刀并不适用于 3M 切割适配器, 有时这一步能够直接把光纤放入切割刀进行切割。3.8、 将 3M 切割适配器放置于切割刀适配器槽内, 进行光纤切割3.9、 从切割适配器中取出切割好的光纤, 并与包装袋上的图示进行对比, 确认长度符合要求3.10、 将光纤切割好的光纤插入冷接头主体, 注意将凯夫拉整理在背面3.11、 当 3mm 尾纤或 FRP 入户皮线光缆的外皮到达光缆限位处时, 停止进一步插入。250μm 涂覆层能够明显观察到弯曲3.12、 确认光纤的弯曲, 并保持弯曲, 按压主体上白色的压接盖到底3.13、 释放光纤的弯曲, 使其平直3.14、 恢复凯夫搠的自然方向,...
