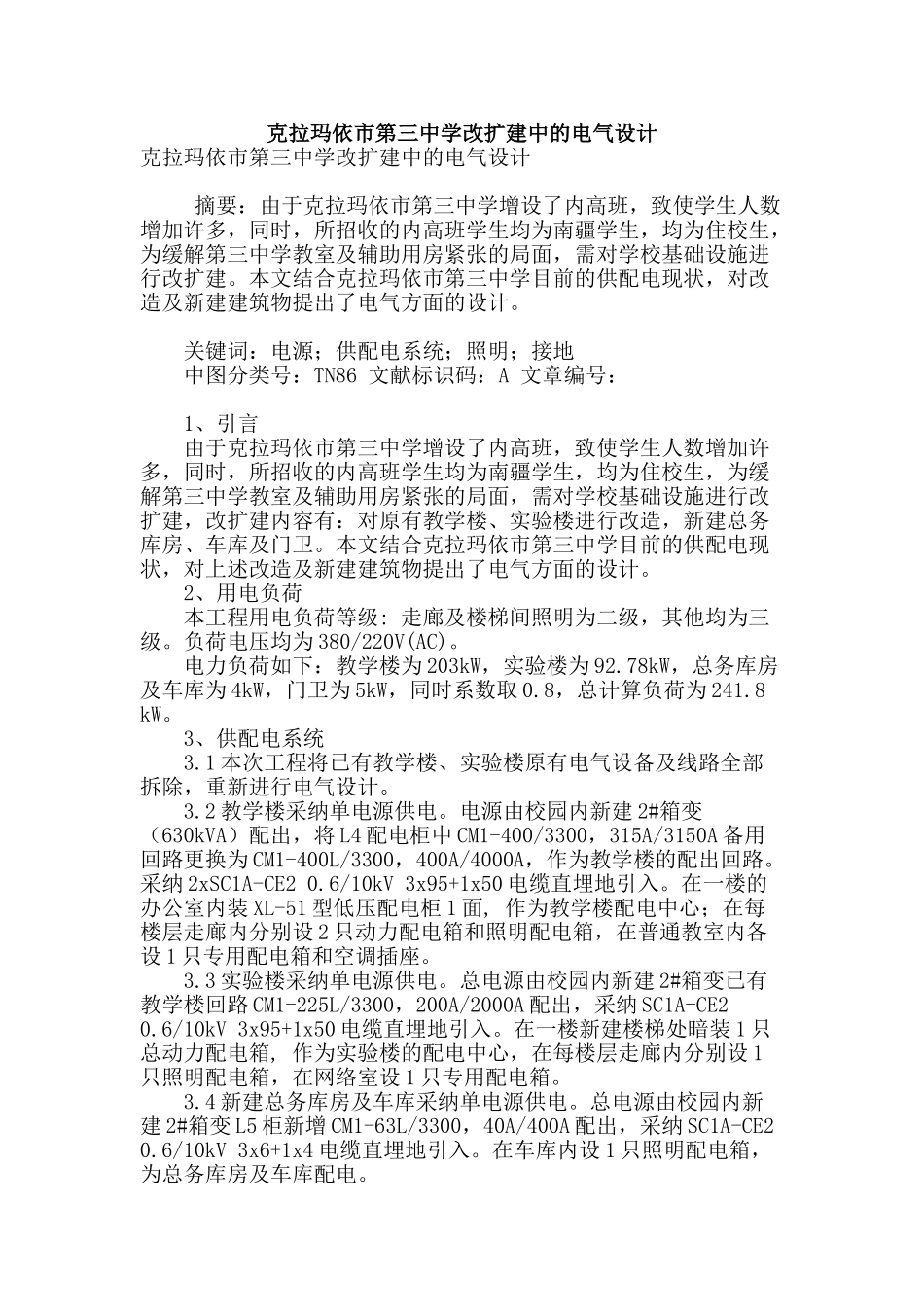

克拉玛依市第三中学改扩建中的电气设计

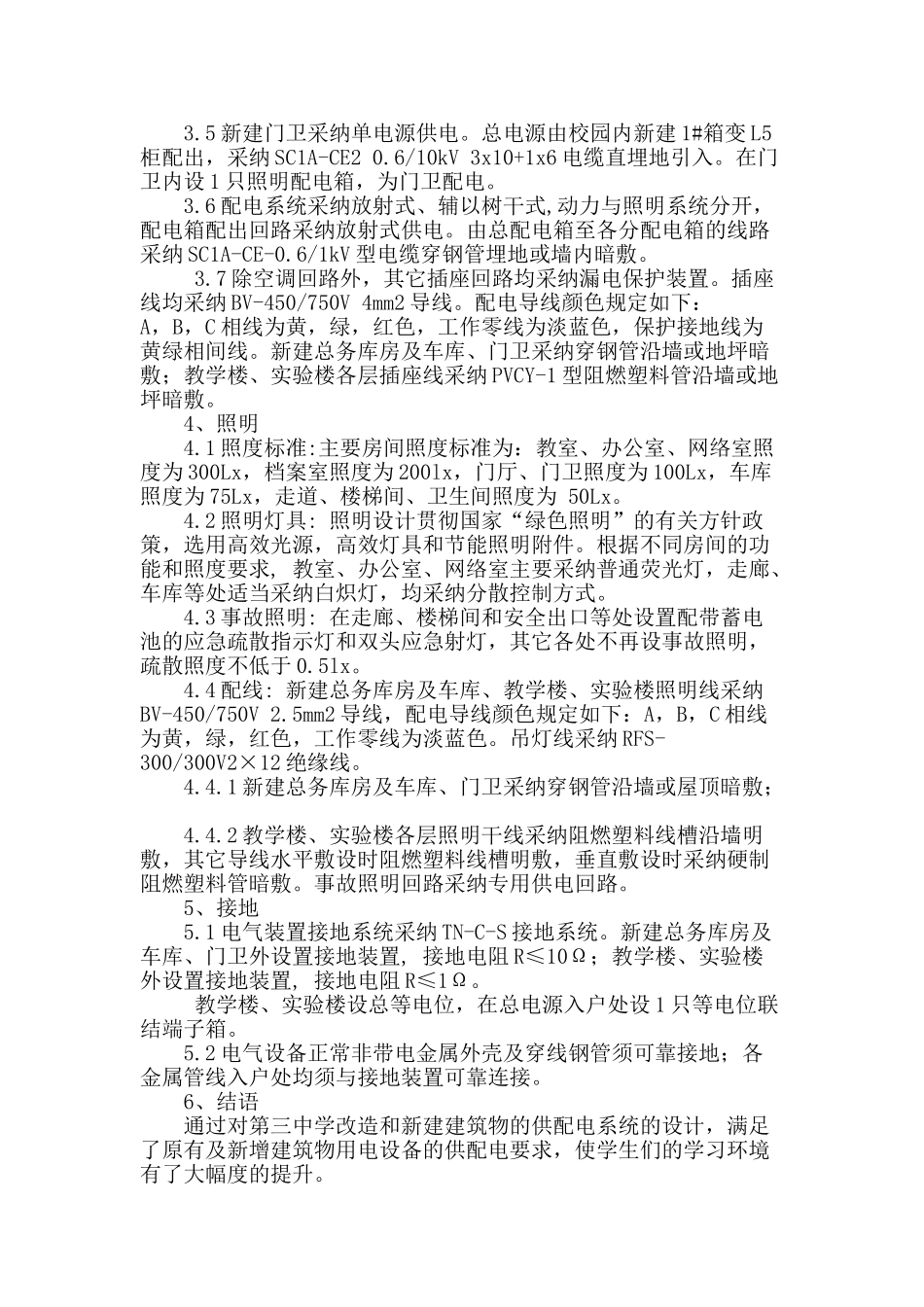

克拉玛依市第三中学改扩建中的电气设计克拉玛依市第三中学改扩建中的电气设计 摘要：由于克拉玛依市第三中学增设了内高班，致使学生人数增加许多，同时，所招收的内高班学生均为南疆学生，均为住校生，为缓解第三中学教室及辅助用房紧张的局面，需对学校基础设施进行改扩建。本文结合克拉玛依市第三中学目前的供配电现状，对改造及新建建筑物提出了电气方面的设计。 关键词：电源；供配电系统；照明；接地 中图分类号：TN86 文献标识码：A 文章编号： 1、引言 由于克拉玛依市第三中学增设了内高班，致使学生人数增加许多，同时，所招收的内高班学生均为南疆学生，均为住校生，为缓解第三中学教室及辅助用房紧张的局面，需对学校基础设施进行改扩建，改扩建内容有：对原有教学楼、实验楼进行改造，新建总务库房、车库及门卫。本文结合克拉玛依市第三中学目前的供配电现状，对上述改造及新建建筑物提出了电气方面的设计。 2、用电负荷 本工程用电负荷等级: 走廊及楼梯间照明为二级，其他均为三级。负荷电压均为 380/220V(AC)。 电力负荷如下：教学楼为 203kW，实验楼为 92.78kW，总务库房及车库为 4kW，门卫为 5kW，同时系数取 0.8，总计算负荷为 241.8 kW。 3、供配电系统 3.1 本次工程将已有教学楼、实验楼原有电气设备及线路全部拆除，重新进行电气设计。 3.2 教学楼采纳单电源供电。电源由校园内新建 2#箱变（630kVA）配出，将 L4 配电柜中 CM1-400/3300，315A/3150A 备用回路更换为 CM1-400L/3300，400A/4000A，作为教学楼的配出回路。采纳 2xSC1A-CE2 0.6/10kV 3x95+1x50 电缆直埋地引入。在一楼的办公室内装 XL-51 型低压配电柜 1 面, 作为教学楼配电中心；在每楼层走廊内分别设 2 只动力配电箱和照明配电箱，在普通教室内各设 1 只专用配电箱和空调插座。 3.3 实验楼采纳单电源供电。总电源由校园内新建 2#箱变已有教学楼回路 CM1-225L/3300，200A/2000A 配出，采纳 SC1A-CE2 0.6/10kV 3x95+1x50 电缆直埋地引入。在一楼新建楼梯处暗装 1 只总动力配电箱, 作为实验楼的配电中心，在每楼层走廊内分别设 1只照明配电箱，在网络室设 1 只专用配电箱。 3.4 新建总务库房及车库采纳单电源供电。总电源由校园内新建 2#箱变 L5 柜新增 CM1-63L/3300，40A/400A 配出，采纳 SC1A-CE2 0.6/10kV 3x6+1x4 电缆直埋地引入。在车库内设 1 只照明配电箱，为总务库房及车库配电。 3...
