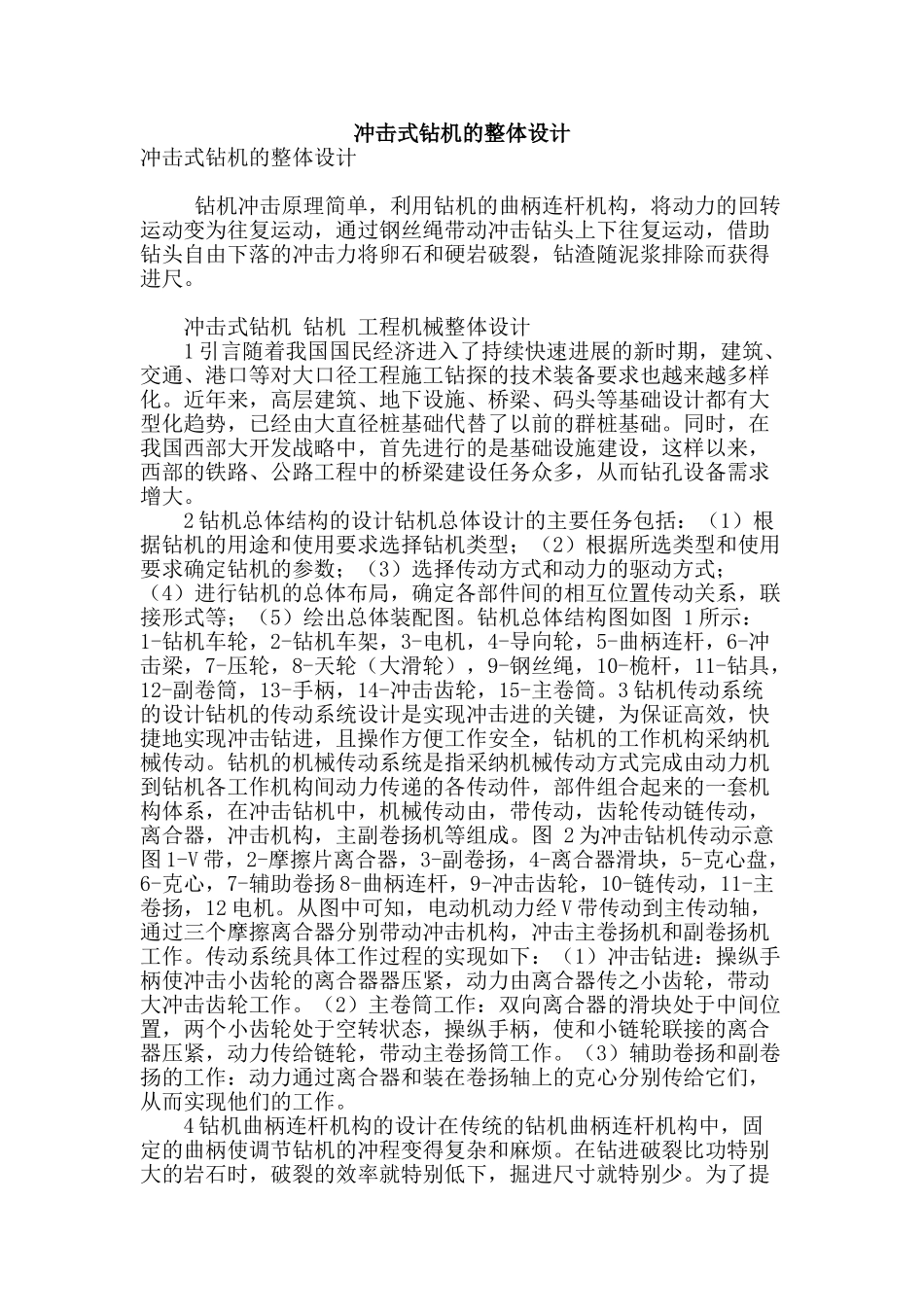

冲击式钻机的整体设计冲击式钻机的整体设计 钻机冲击原理简单，利用钻机的曲柄连杆机构，将动力的回转运动变为往复运动，通过钢丝绳带动冲击钻头上下往复运动，借助钻头自由下落的冲击力将卵石和硬岩破裂，钻渣随泥浆排除而获得进尺
冲击式钻机 钻机 工程机械整体设计 1 引言随着我国国民经济进入了持续快速进展的新时期，建筑、交通、港口等对大口径工程施工钻探的技术装备要求也越来越多样化
近年来，高层建筑、地下设施、桥梁、码头等基础设计都有大型化趋势，已经由大直径桩基础代替了以前的群桩基础
同时，在我国西部大开发战略中，首先进行的是基础设施建设，这样以来，西部的铁路、公路工程中的桥梁建设任务众多，从而钻孔设备需求增大
2 钻机总体结构的设计钻机总体设计的主要任务包括：（1）根据钻机的用途和使用要求选择钻机类型；（2）根据所选类型和使用要求确定钻机的参数；（3）选择传动方式和动力的驱动方式；（4）进行钻机的总体布局，确定各部件间的相互位置传动关系，联接形式等；（5）绘出总体装配图
钻机总体结构图如图 1 所示：1-钻机车轮，2-钻机车架，3-电机，4-导向轮，5-曲柄连杆，6-冲击梁，7-压轮，8-天轮（大滑轮），9-钢丝绳，10-桅杆，11-钻具，12-副卷筒，13-手柄，14-冲击齿轮，15-主卷筒
3 钻机传动系统的设计钻机的传动系统设计是实现冲击进的关键，为保证高效，快捷地实现冲击钻进，且操作方便工作安全，钻机的工作机构采纳机械传动
钻机的机械传动系统是指采纳机械传动方式完成由动力机到钻机各工作机构间动力传递的各传动件，部件组合起来的一套机构体系，在冲击钻机中，机械传动由，带传动，齿轮传动链传动，离合器，冲击机构，主副卷扬机等组成

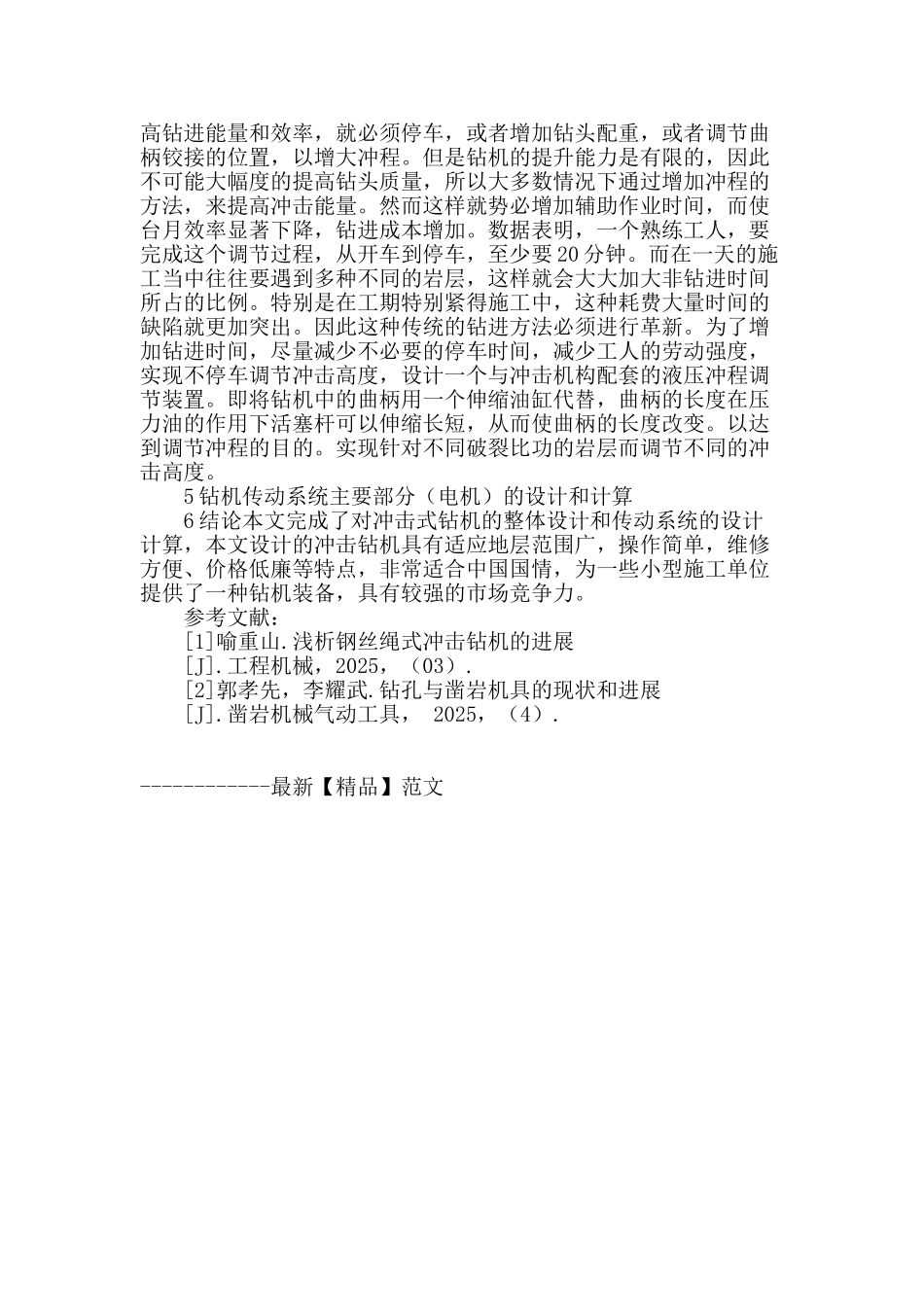

图 2 为冲击钻机传动示意图 1-V 带，2-摩擦片离合器，3-副卷扬，4-离合器滑块，5-克心盘，6-克心，7-辅助卷扬 8-曲柄连杆，9-冲击齿轮，
