冲击钻作业指导书

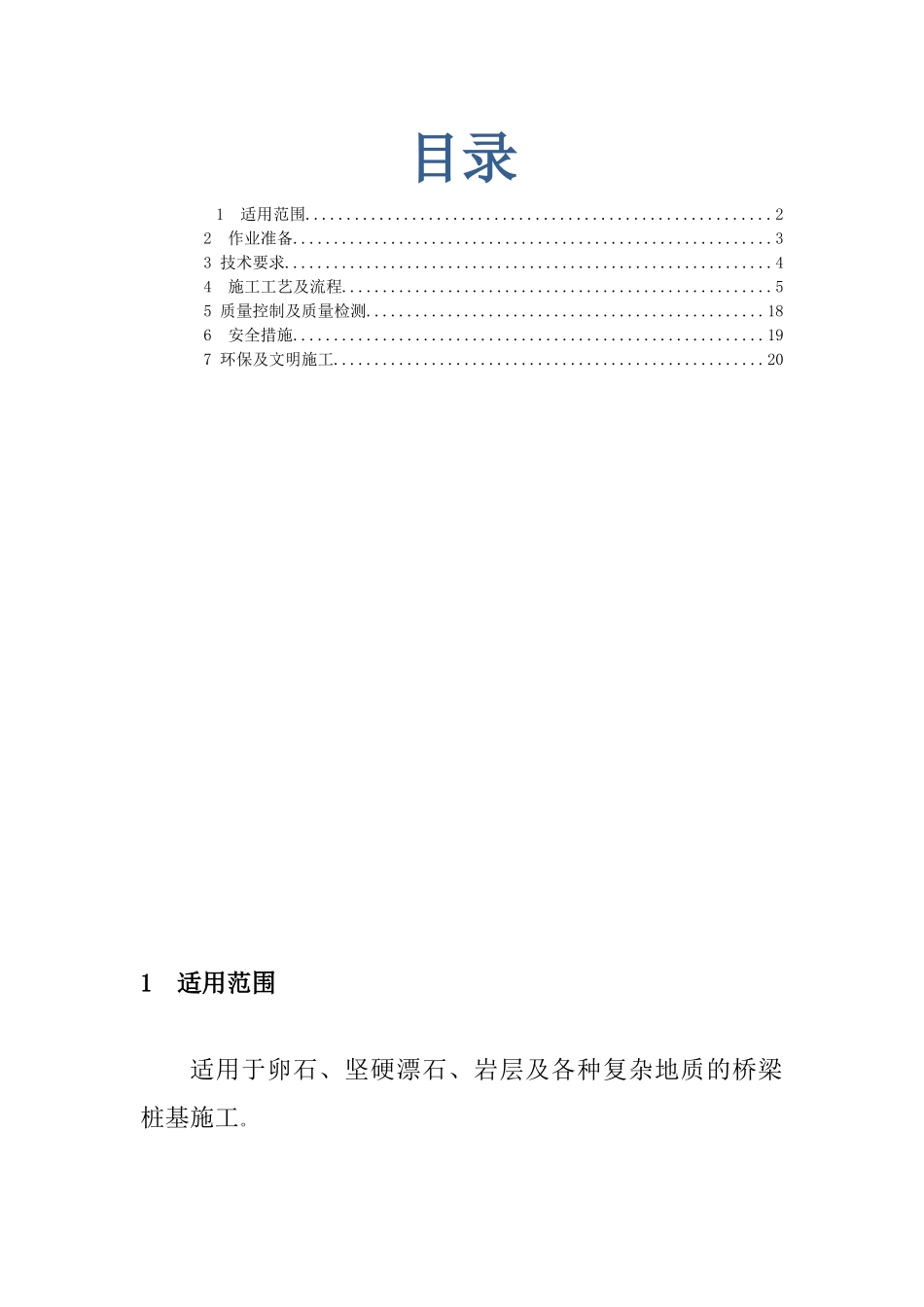

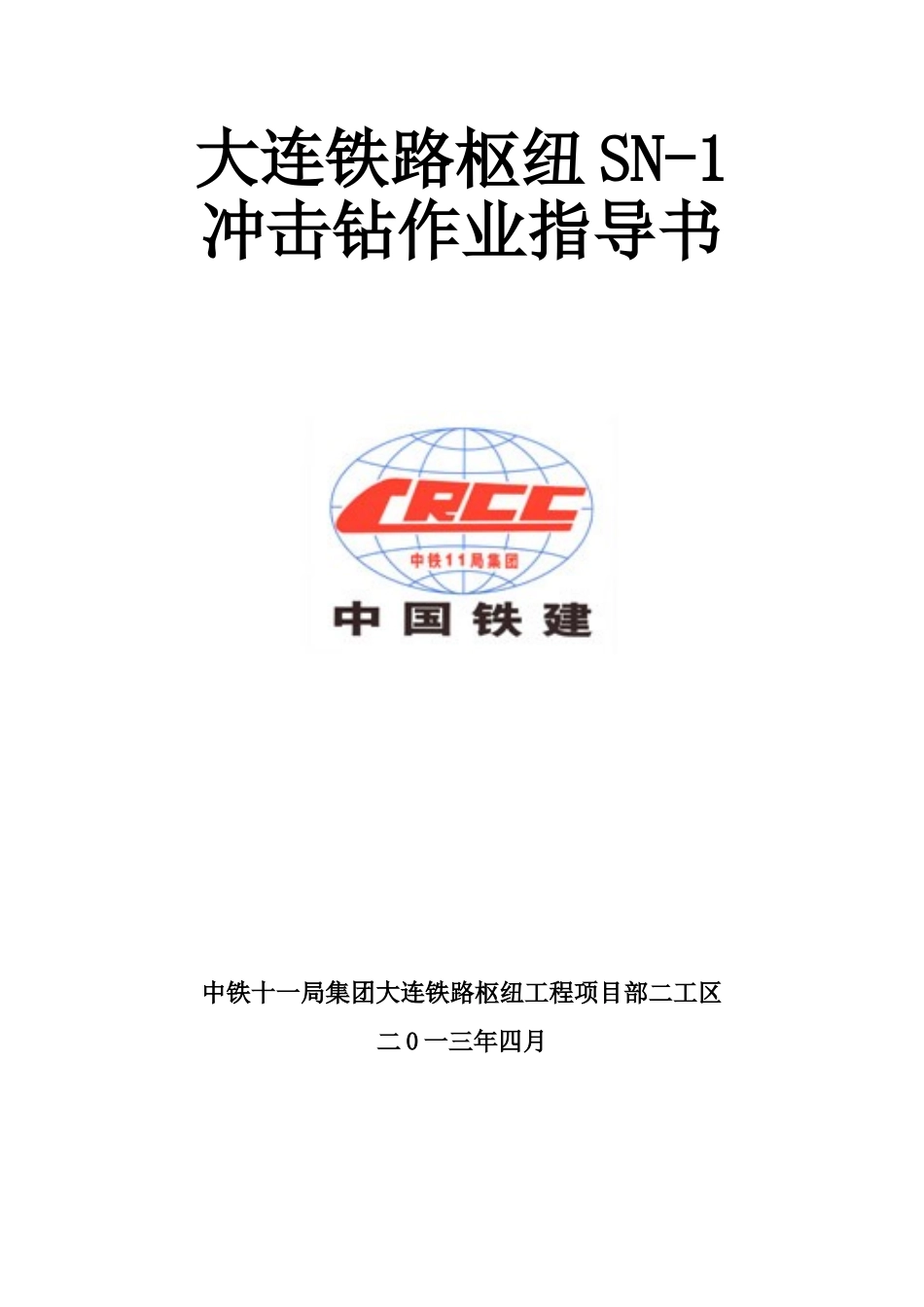

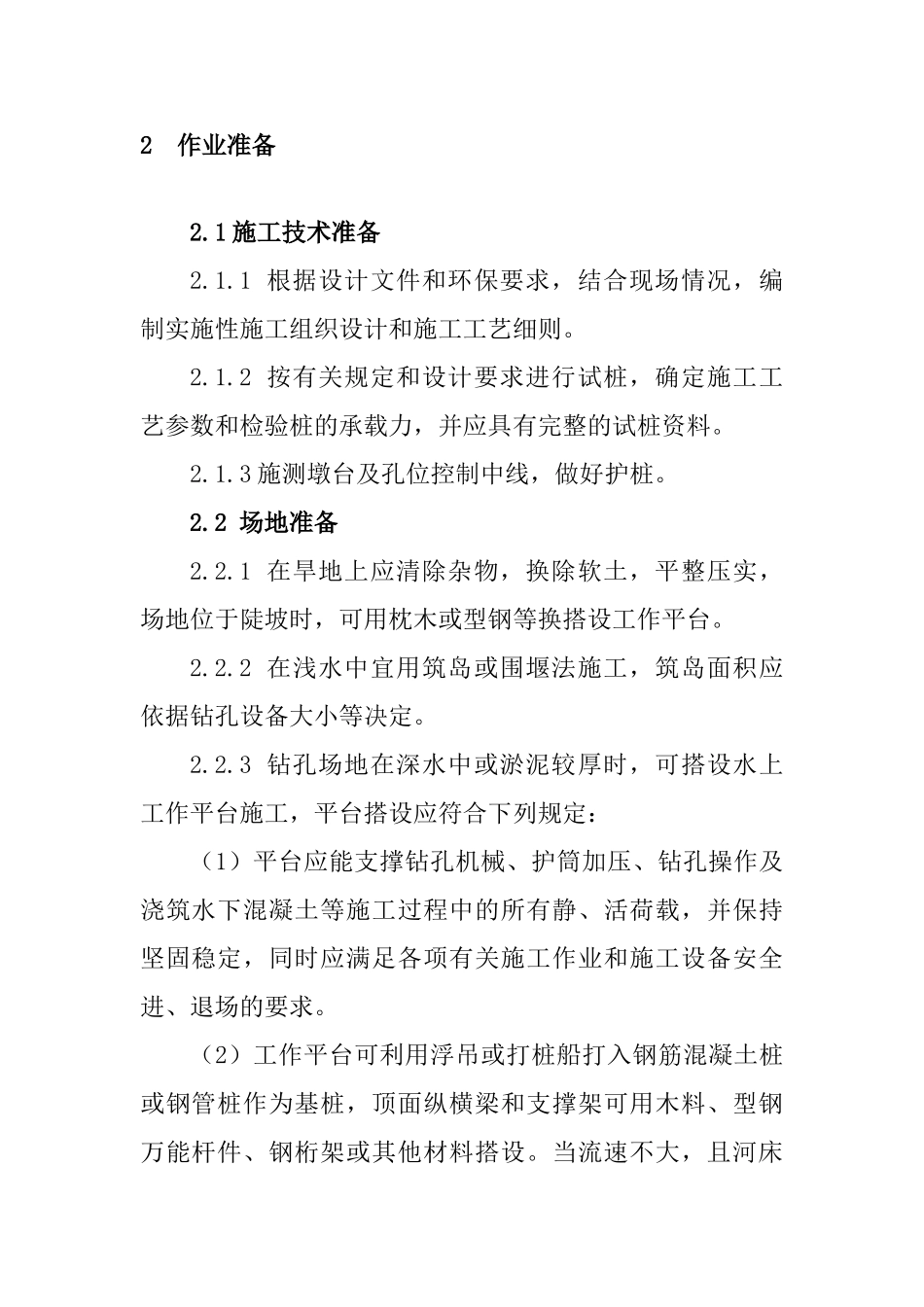

大连铁路枢纽 SN-1 冲击钻作业指导书中铁十一局集团大连铁路枢纽工程项目部二工区二 0 一三年四月目录1 适用范围.........................................................22 作业准备...........................................................33 技术要求............................................................44 施工工艺及流程.....................................................55 质量控制及质量检测.................................................186 安全措施..........................................................197 环保及文明施工.....................................................201 适用范围适用于卵石、坚硬漂石、岩层及各种复杂地质的桥梁桩基施工。2 作业准备2.1 施工技术准备2.1.1 根据设计文件和环保要求，结合现场情况，编制实施性施工组织设计和施工工艺细则。2.1.2 按有关规定和设计要求进行试桩，确定施工工艺参数和检验桩的承载力，并应具有完整的试桩资料。2.1.3 施测墩台及孔位控制中线，做好护桩。2.2 场地准备2.2.1 在旱地上应清除杂物，换除软土，平整压实，场地位于陡坡时，可用枕木或型钢等换搭设工作平台。2.2.2 在浅水中宜用筑岛或围堰法施工，筑岛面积应依据钻孔设备大小等决定。2.2.3 钻孔场地在深水中或淤泥较厚时，可搭设水上工作平台施工，平台搭设应符合下列规定：（1）平台应能支撑钻孔机械、护筒加压、钻孔操作及浇筑水下混凝土等施工过程中的所有静、活荷载，并保持坚固稳定，同时应满足各项有关施工作业和施工设备安全进、退场的要求。（2）工作平台可利用浮吊或打桩船打入钢筋混凝土桩或钢管桩作为基桩，顶面纵横梁和支撑架可用木料、型钢万能杆件、钢桁架或其他材料搭设。当流速不大，且河床地质条件较好、承载力较高时，也可部分利用钻孔桩钢护筒加高兼作基桩设置作业平台，但钢护筒刚度、埋深等必须同时满足基桩的设置要求。2.2.4 在场地布置中安排泥浆循环净化系统。2.3 物资准备根据工程备好各种所需材料，对有溶洞的地质，还需备好各种应急物资。2.4 人员配备（劳动力组织采纳内部队伍组织模式，施工人员要结合现场确定的施工方案、机械、人员组合、工期要求进行合理配置）主要人员见表 1《冲击钻灌注桩施工主要劳力安排表》3 技术要求3.1 相关部门提供的该工程的地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料。3.2...
