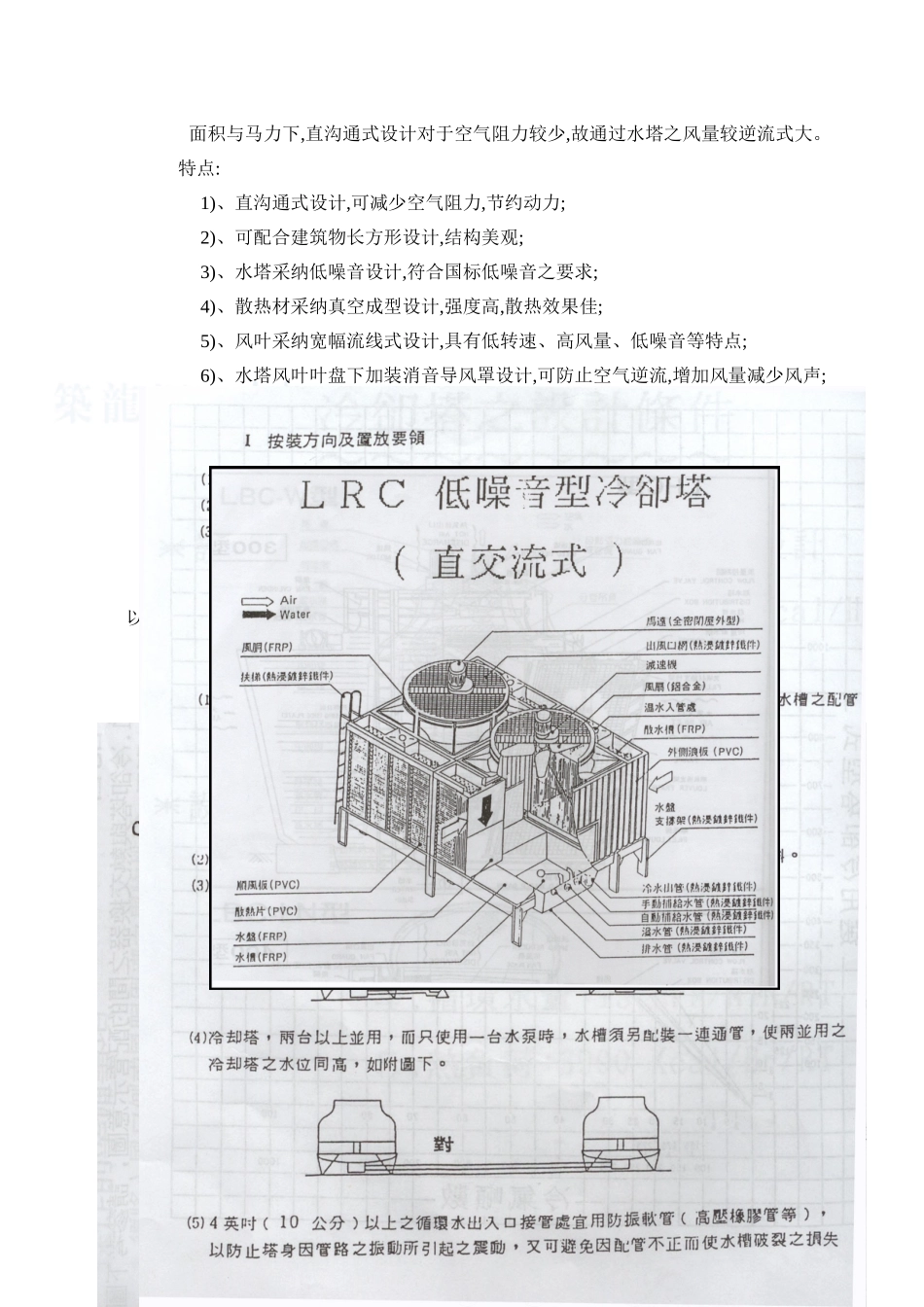

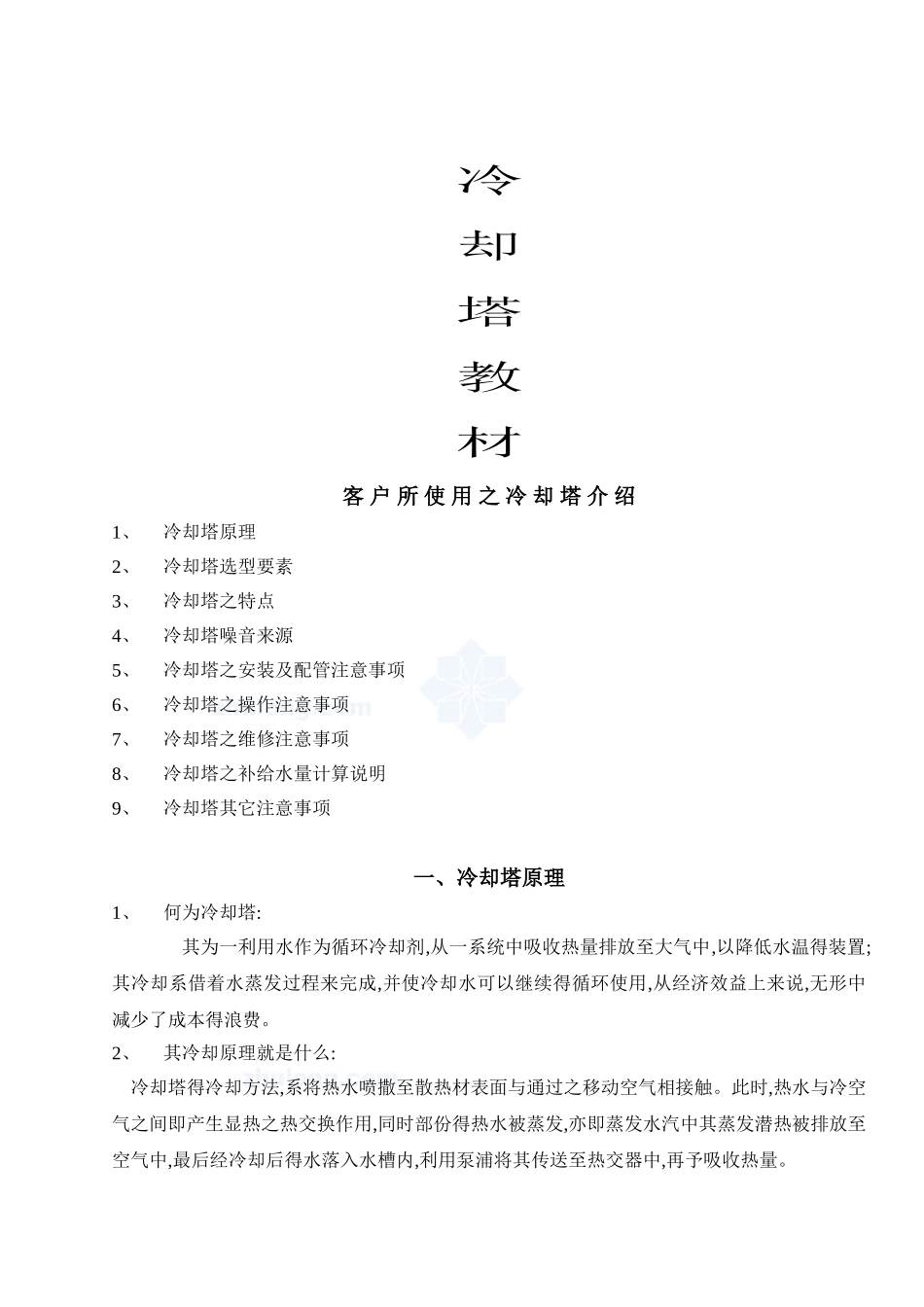

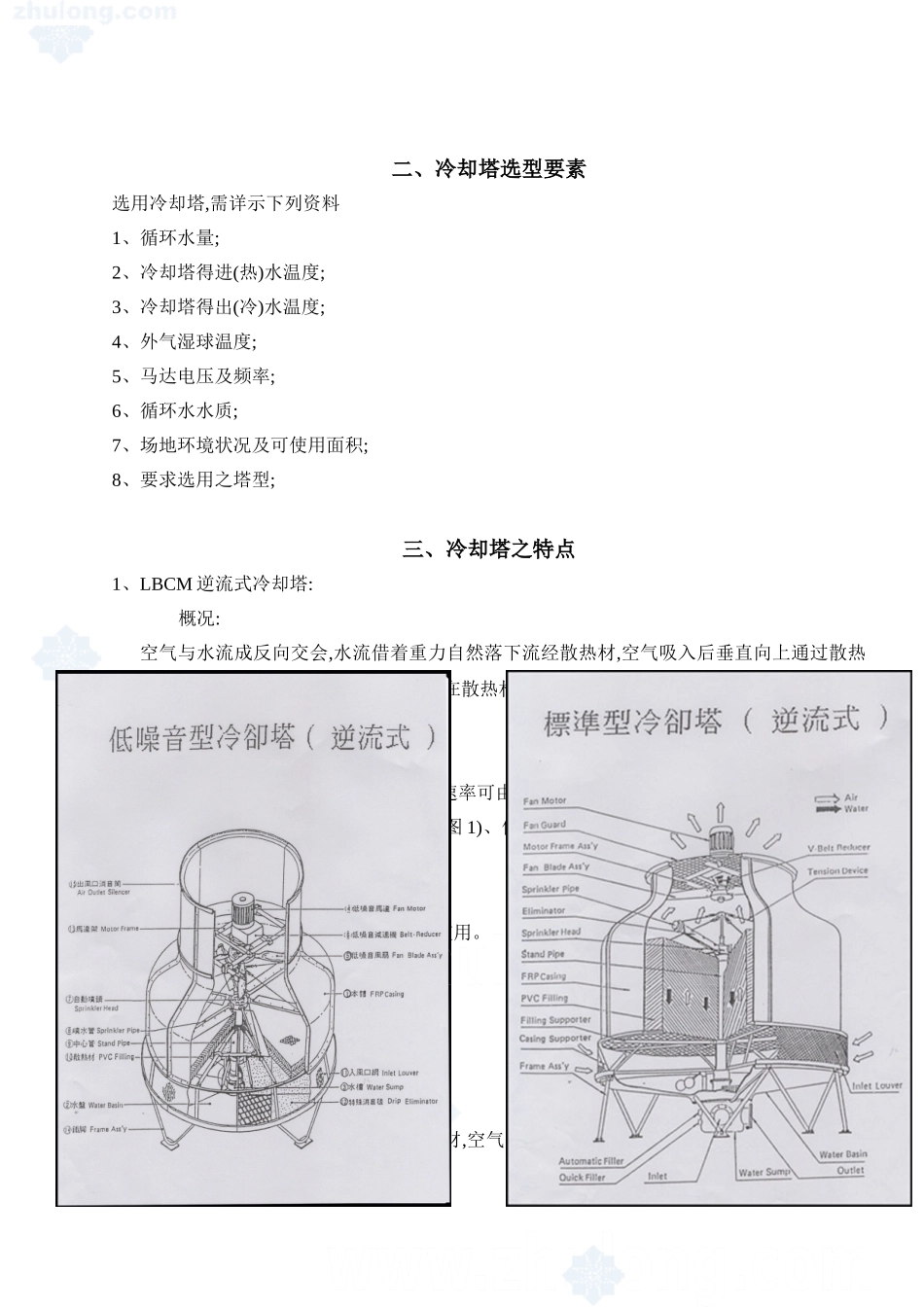

冷却塔教材客 户 所 使 用 之 冷 却 塔 介 绍1、冷却塔原理2、冷却塔选型要素3、冷却塔之特点4、冷却塔噪音来源5、冷却塔之安装及配管注意事项6、冷却塔之操作注意事项7、冷却塔之维修注意事项8、冷却塔之补给水量计算说明9、冷却塔其它注意事项一、冷却塔原理1、何为冷却塔:其为一利用水作为循环冷却剂,从一系统中吸收热量排放至大气中,以降低水温得装置;其冷却系借着水蒸发过程来完成,并使冷却水可以继续得循环使用,从经济效益上来说,无形中减少了成本得浪费。2、其冷却原理就是什么: 冷却塔得冷却方法,系将热水喷撒至散热材表面与通过之移动空气相接触。此时,热水与冷空气之间即产生显热之热交换作用,同时部份得热水被蒸发,亦即蒸发水汽中其蒸发潜热被排放至空气中,最后经冷却后得水落入水槽内,利用泵浦将其传送至热交器中,再予吸收热量。二、冷却塔选型要素选用冷却塔,需详示下列资料1、循环水量;2、冷却塔得进(热)水温度;3、冷却塔得出(冷)水温度;4、外气湿球温度;5、马达电压及频率;6、循环水水质;7、场地环境状况及可使用面积;8、要求选用之塔型;三、冷却塔之特点1、LBCM 逆流式冷却塔:概况:空气与水流成反向交会,水流借着重力自然落下流经散热材,空气吸入后垂直向上通过散热材与水流相会,冷却后冷水得最低温度在散热材底部与最低湿球温度相接触。 特点: 1)、结构采纳瓶型设计,迎风量最小; 2)、散水方式采纳旋转喷头式,旋转速率可由喷水孔角度调整; 3)、依结构特点,有标准型 LBCM-(图 1)、低噪音型 LBCM-LN (图 2)与高温型 LBCM-P 及 LBC-W; 4)、为最先开发与最通用之产品; 5)、其维修较困难与无法多台并联使用。2、LRCM-H 直沟通式冷却塔(图 3):2、LRCM 逆流式冷却塔:概况: 水流借着重力自然落下流经散热材,空气水平穿过散热材与水流成直角相会。在同一面积与马力下,直沟通式设计对于空气阻力较少,故通过水塔之风量较逆流式大。 特点: 1)、直沟通式设计,可减少空气阻力,节约动力; 2)、可配合建筑物长方形设计,结构美观; 3)、水塔采纳低噪音设计,符合国标低噪音之要求; 4)、散热材采纳真空成型设计,强度高,散热效果佳; 5)、风叶采纳宽幅流线式设计,具有低转速、高风量、低噪音等特点; 6)、水塔风叶叶盘下加装消音导风罩设计,可防止空气逆流,增加风量减少风声; 7)、有设计检视门,便于检视,维修; 8)、可并联安装设计,使用灵活性大,可全部或个别运转,节约电力。 四、冷却塔噪音来源 以上所使用得冷却...
