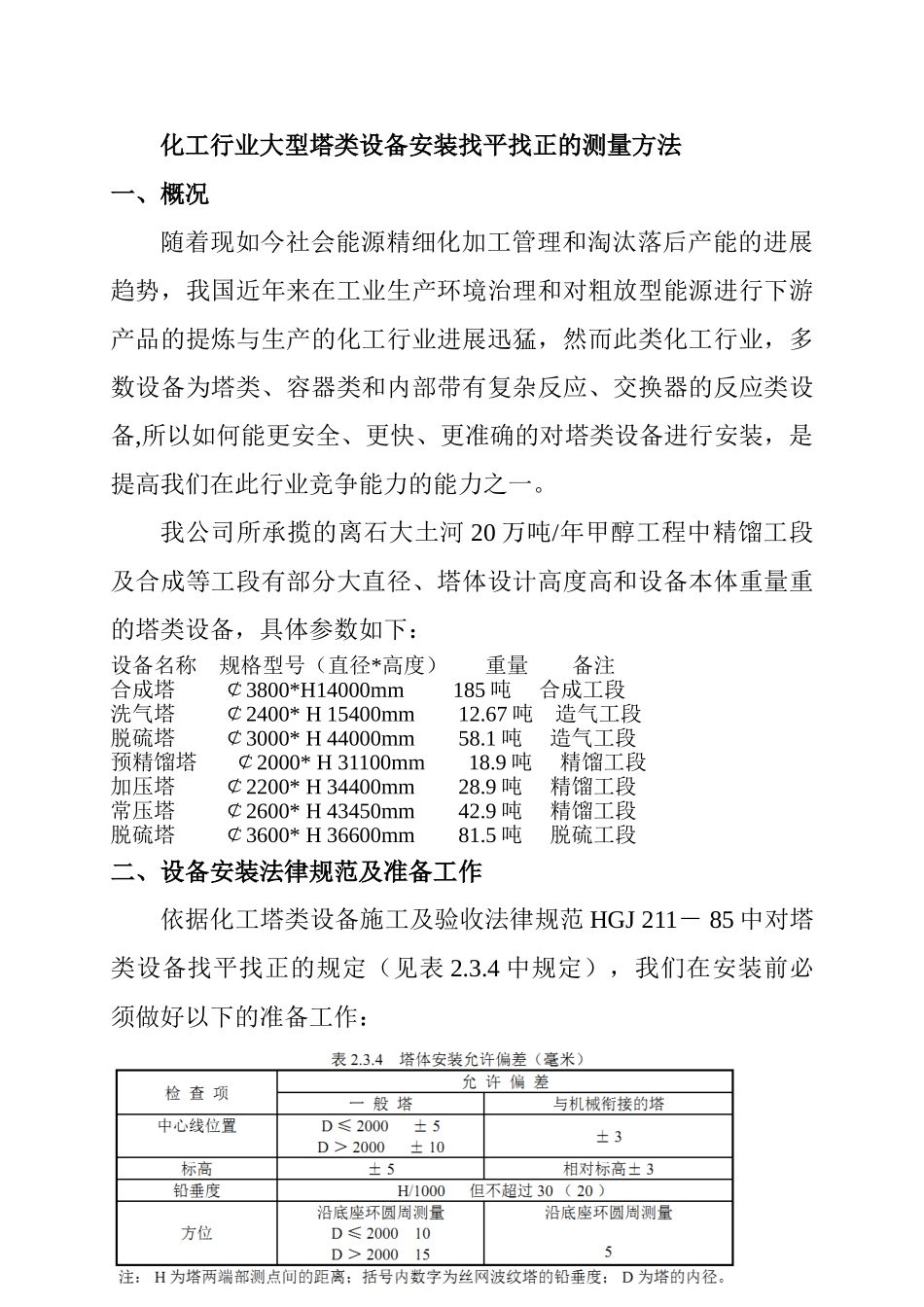

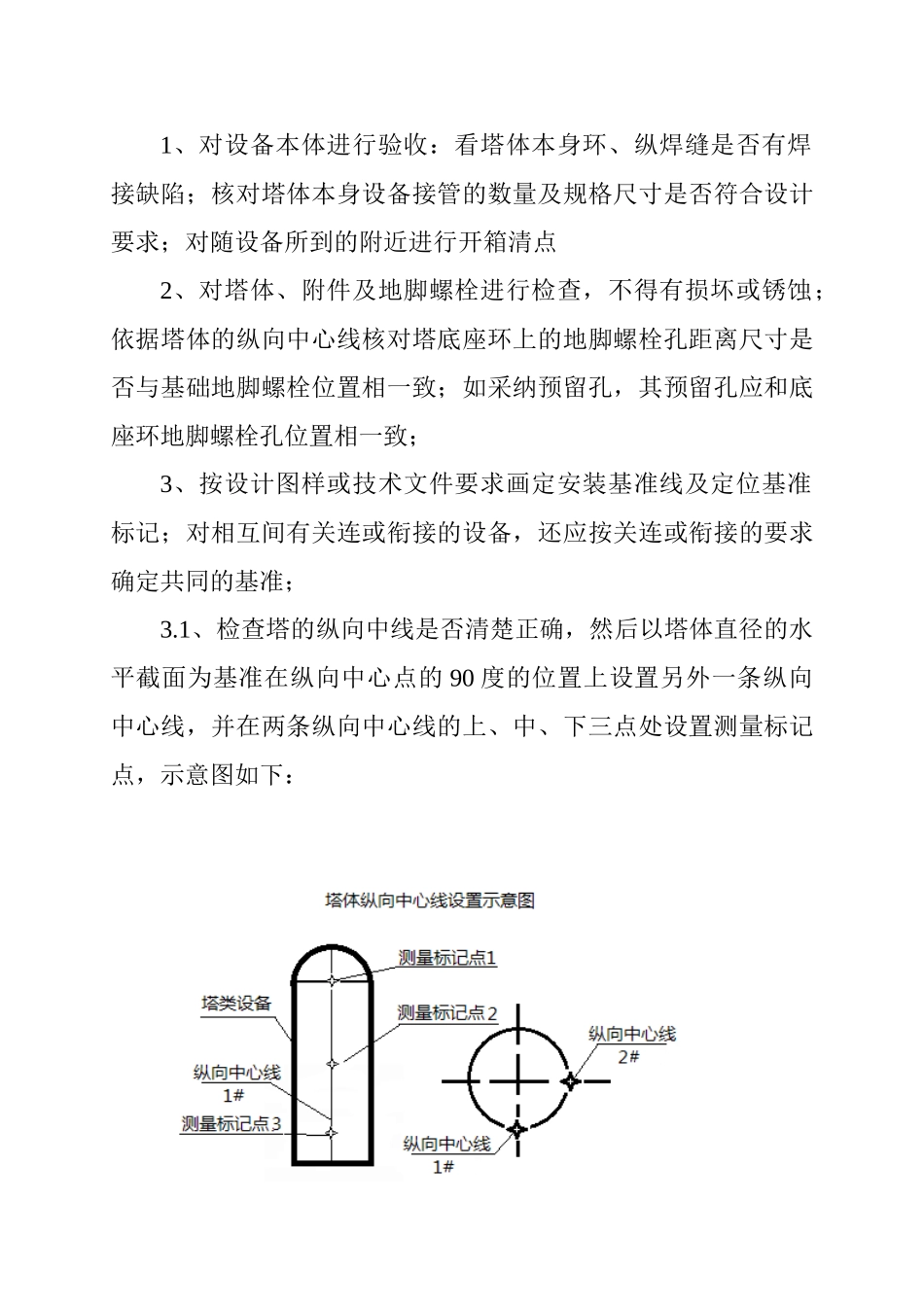

化工行业大型塔类设备安装找平找正的测量方法一、概况随着现如今社会能源精细化加工管理和淘汰落后产能的进展趋势，我国近年来在工业生产环境治理和对粗放型能源进行下游产品的提炼与生产的化工行业进展迅猛，然而此类化工行业，多数设备为塔类、容器类和内部带有复杂反应、交换器的反应类设备,所以如何能更安全、更快、更准确的对塔类设备进行安装，是提高我们在此行业竞争能力的能力之一。我公司所承揽的离石大土河 20 万吨/年甲醇工程中精馏工段及合成等工段有部分大直径、塔体设计高度高和设备本体重量重的塔类设备，具体参数如下：设备名称 规格型号（直径*高度） 重量 备注合成塔 ￠3800*H14000mm 185 吨 合成工段洗气塔 ￠2400* H 15400mm 12.67 吨 造气工段脱硫塔 ￠3000* H 44000mm 58.1 吨 造气工段预精馏塔 ￠2000* H 31100mm 18.9 吨 精馏工段加压塔 ￠2200* H 34400mm 28.9 吨 精馏工段常压塔 ￠2600* H 43450mm 42.9 吨 精馏工段脱硫塔 ￠3600* H 36600mm 81.5 吨 脱硫工段二、设备安装法律规范及准备工作依据化工塔类设备施工及验收法律规范 HGJ 211－ 85 中对塔类设备找平找正的规定（见表 2.3.4 中规定），我们在安装前必须做好以下的准备工作：1、对设备本体进行验收：看塔体本身环、纵焊缝是否有焊接缺陷；核对塔体本身设备接管的数量及规格尺寸是否符合设计要求；对随设备所到的附近进行开箱清点2、对塔体、附件及地脚螺栓进行检查，不得有损坏或锈蚀；依据塔体的纵向中心线核对塔底座环上的地脚螺栓孔距离尺寸是否与基础地脚螺栓位置相一致；如采纳预留孔，其预留孔应和底座环地脚螺栓孔位置相一致；3、按设计图样或技术文件要求画定安装基准线及定位基准标记；对相互间有关连或衔接的设备，还应按关连或衔接的要求确定共同的基准；3.1、检查塔的纵向中线是否清楚正确，然后以塔体直径的水平截面为基准在纵向中心点的 90 度的位置上设置另外一条纵向中心线，并在两条纵向中心线的上、中、下三点处设置测量标记点，示意图如下：3.2、测量标记点设置原则及材料选用：第 1 点应设置于塔顶封头与设备筒体连接处的环焊缝下方；第 2 点应设置于塔体高度的中间位置即可；第 3 点应设置于塔底封头与设备筒体连接处的环焊缝上方或是塔体裙座与塔筒体连接处的环焊缝上方。由于化工塔类设备，多数为热处理设备，所以设备进场后是不允许在设备上动火的，所以此测量标记点所用...
