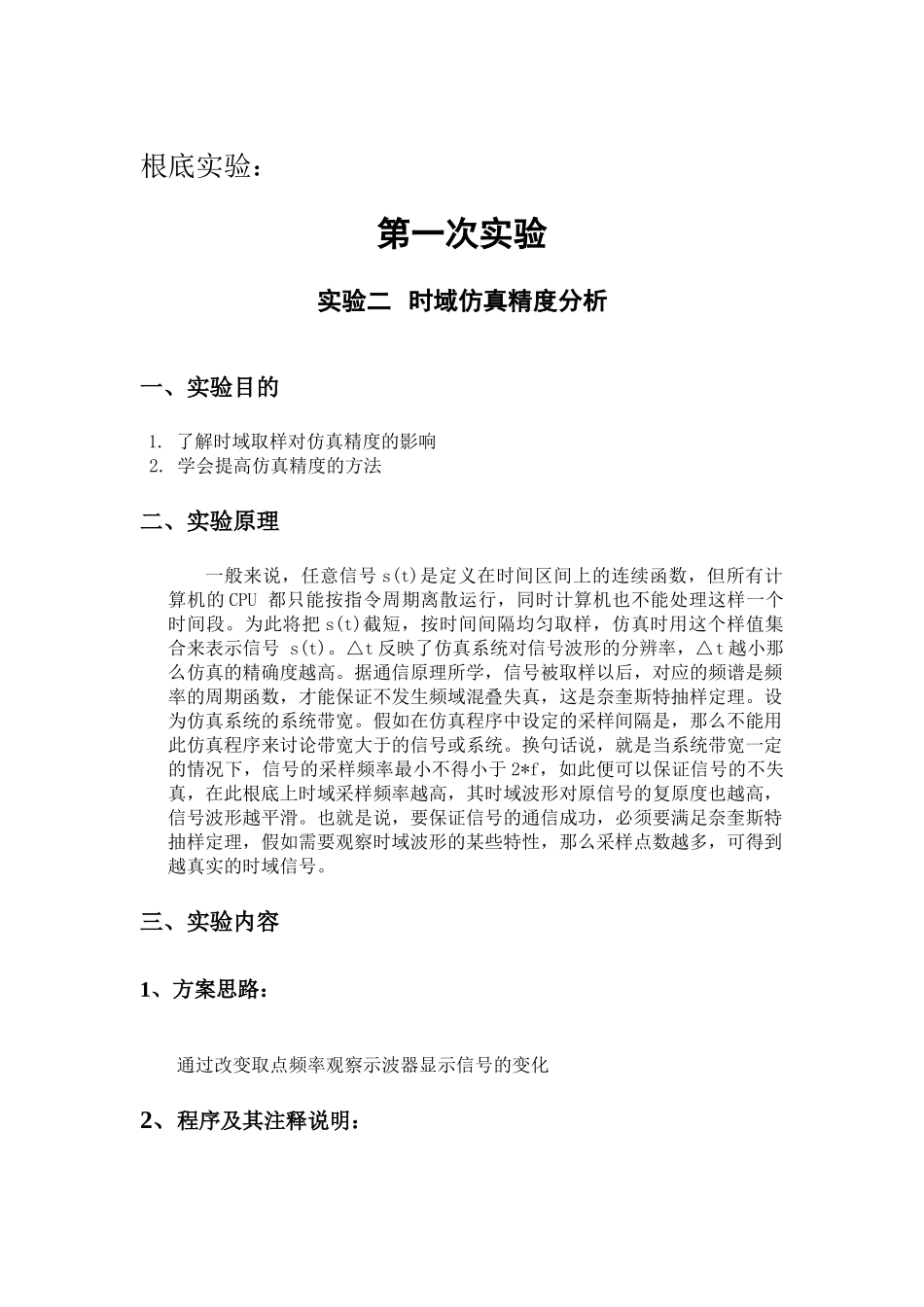

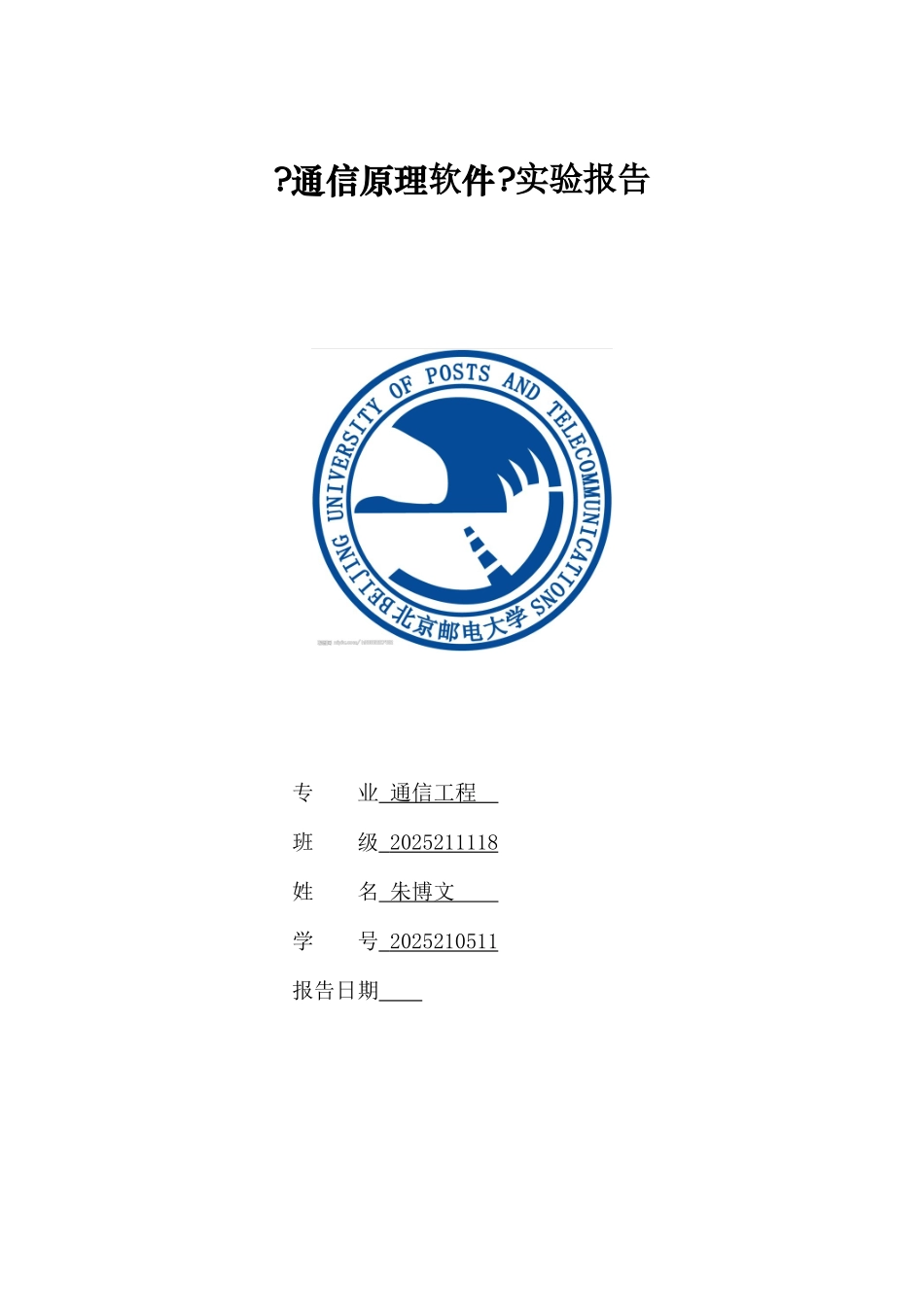

?通信原理软件?实验报告 专 业 通信工程 班 级 2025211118 姓 名 朱博文 学 号 2025210511 报告日期 根底实验：第一次实验实验二 时域仿真精度分析一、实验目的 1. 了解时域取样对仿真精度的影响2. 学会提高仿真精度的方法二、实验原理一般来说，任意信号 s(t)是定义在时间区间上的连续函数，但所有计算机的 CPU 都只能按指令周期离散运行，同时计算机也不能处理这样一个时间段。为此将把 s(t)截短，按时间间隔均匀取样，仿真时用这个样值集合来表示信号 s(t)。△t 反映了仿真系统对信号波形的分辨率，△t 越小那么仿真的精确度越高。据通信原理所学，信号被取样以后，对应的频谱是频率的周期函数，才能保证不发生频域混叠失真，这是奈奎斯特抽样定理。设为仿真系统的系统带宽。假如在仿真程序中设定的采样间隔是，那么不能用此仿真程序来讨论带宽大于的信号或系统。换句话说，就是当系统带宽一定的情况下，信号的采样频率最小不得小于 2*f，如此便可以保证信号的不失真，在此根底上时域采样频率越高，其时域波形对原信号的复原度也越高，信号波形越平滑。也就是说，要保证信号的通信成功，必须要满足奈奎斯特抽样定理，假如需要观察时域波形的某些特性，那么采样点数越多，可得到越真实的时域信号。三、实验内容1、方案思路： 通过改变取点频率观察示波器显示信号的变化2、程序及其注释说明： 3、仿真波形及频谱图：PeriodPeriod=4、实验结果分析：以上两图区别在于示波器取点频率不同，第二幅图取点频率低于第一幅图，导致示波器在画图时第二幅图不如第一幅图平滑。四、思考题1. 两幅图中第一幅图比第二幅图更加平滑，因为第一幅图中取样点数更多2. 显示为一条直线，因为取点处函数值均为 0实验三 频域仿真精度分析一、实验目的 理解 DFT 的数学定义及物理含义；学会应用 FFT 模块进行频谱分析；进一步加深对计算机频域仿真根本原理以及方法的学习掌握。二、实验原理在通信系统仿真中，常常要用有限长序列来模拟实际的连续信号，用有限长序列的 DFT来近似实际信号的频谱。DFT 只适用于有限长序列，在进行信号的频谱分析时，它的处理结果会含有一定的偏差。下面分析一下 DFT 对信号频谱分析的影响。注意处理好时域混叠和频域混叠；注意频谱泄露。三、实验内容1、方案思路所示连接。 参数设置见讲义。2、设计模板三、实验结果1、输入缓冲区大小为 4096，窗口类型:12、输入缓冲区大小为 40960 窗...
