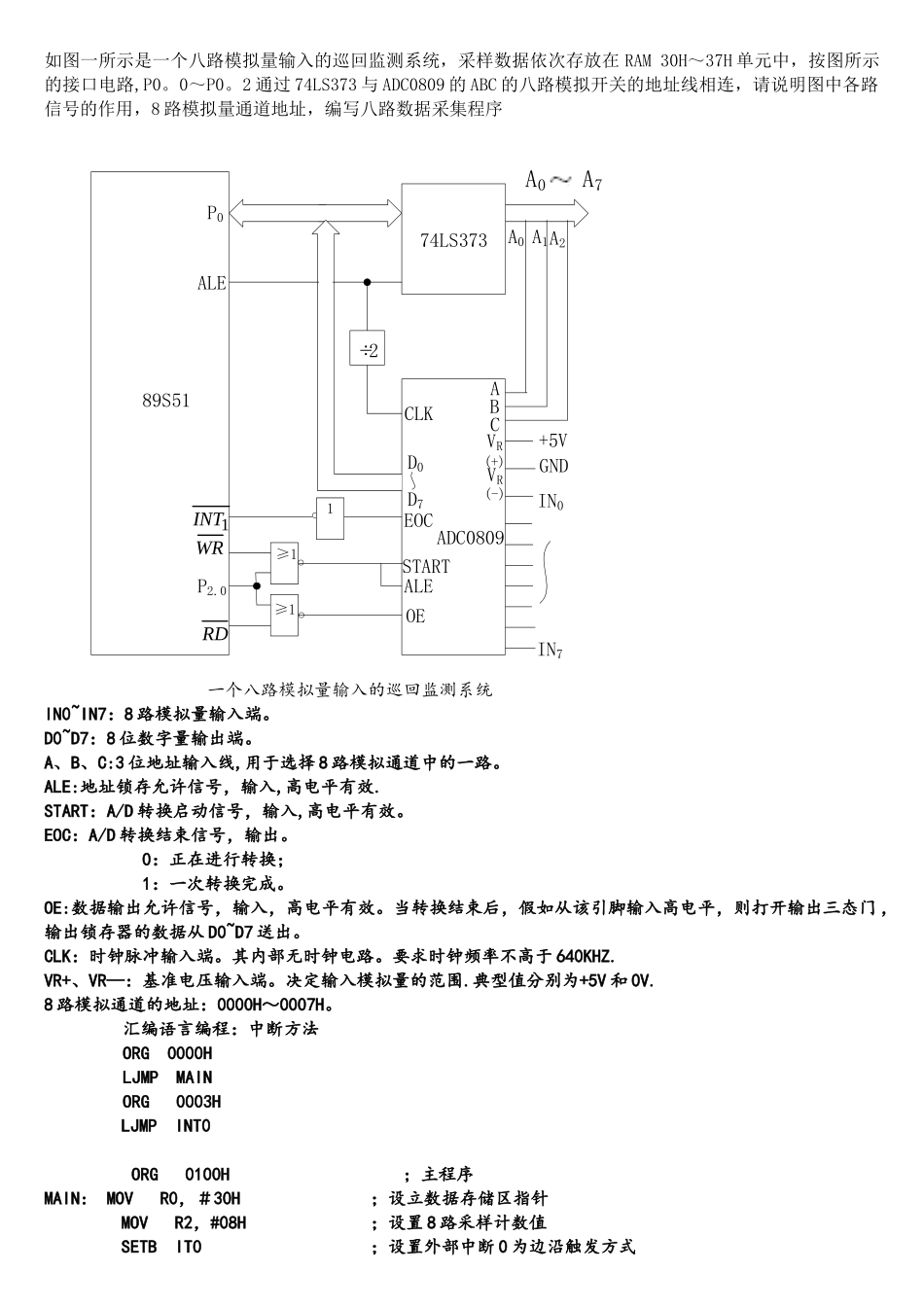

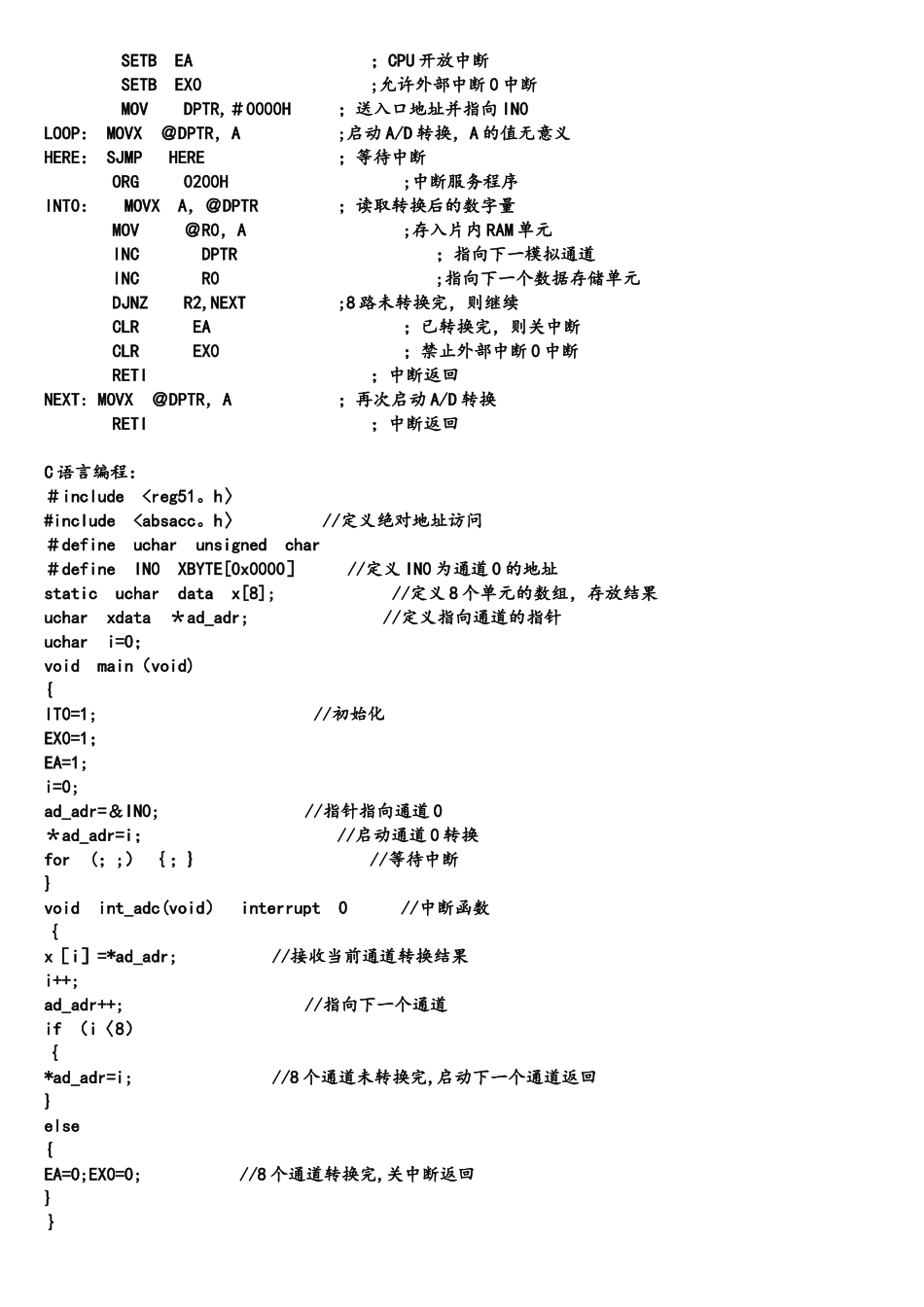

如图一所示是一个八路模拟量输入的巡回监测系统，采样数据依次存放在 RAM 30H～37H 单元中，按图所示的接口电路,P0。0～P0。2 通过 74LS373 与 ADC0809 的 ABC 的八路模拟开关的地址线相连，请说明图中各路信号的作用，8 路模拟量通道地址，编写八路数据采集程序一个八路模拟量输入的巡回监测系统IN0~IN7：8 路模拟量输入端。D0~D7：8 位数字量输出端。A、B、C:3 位地址输入线,用于选择 8 路模拟通道中的一路。ALE:地址锁存允许信号，输入,高电平有效.START：A/D 转换启动信号，输入,高电平有效。EOC：A/D 转换结束信号，输出。 0：正在进行转换； 1：一次转换完成。OE:数据输出允许信号，输入，高电平有效。当转换结束后，假如从该引脚输入高电平，则打开输出三态门 ，输出锁存器的数据从 D0~D7 送出。CLK：时钟脉冲输入端。其内部无时钟电路。要求时钟频率不高于 640KHZ.VR+、VR—：基准电压输入端。决定输入模拟量的范围.典型值分别为+5V 和 0V.8 路模拟通道的地址：0000H～0007H。汇编语言编程：中断方法ORG 0000HLJMP MAINORG 0003H LJMP INT0 ORG 0100H ；主程序MAIN： MOV R0，＃30H ；设立数据存储区指针 MOV R2，#08H ；设置 8 路采样计数值 SETB IT0 ；设置外部中断 0 为边沿触发方式 A0A7+5VGNDIN0IN7ABCVR(+)VR(-)CLKD0D7EOCSTARTALEOEADC080974LS373ALEP2.01INTWRRDP089S512≥1≥1A0 A1A21 SETB EA ；CPU 开放中断 SETB EX0 ;允许外部中断 0 中断 MOV DPTR,＃0000H ；送入口地址并指向 IN0LOOP： MOVX ＠DPTR，A ;启动 A/D 转换，A 的值无意义HERE： SJMP HERE ；等待中断 ORG 0200H ;中断服务程序INT0： MOVX A，＠DPTR ；读取转换后的数字量 MOV ＠R0，A ;存入片内 RAM 单元 INC DPTR ；指向下一模拟通道 INC R0 ;指向下一个数据存储单元 DJNZ R2,NEXT ;8 路未转换完，则继续 CLR EA ；已转换完，则关中断 CLR EX0 ；禁止外部中断 0 中断 RETI ；中断返回NEXT: MOVX ＠DPTR，A ；再次启动 A/D 转换 RETI ；中断返回C 语言编程：＃include
