单片机AD与DA转换实验报告

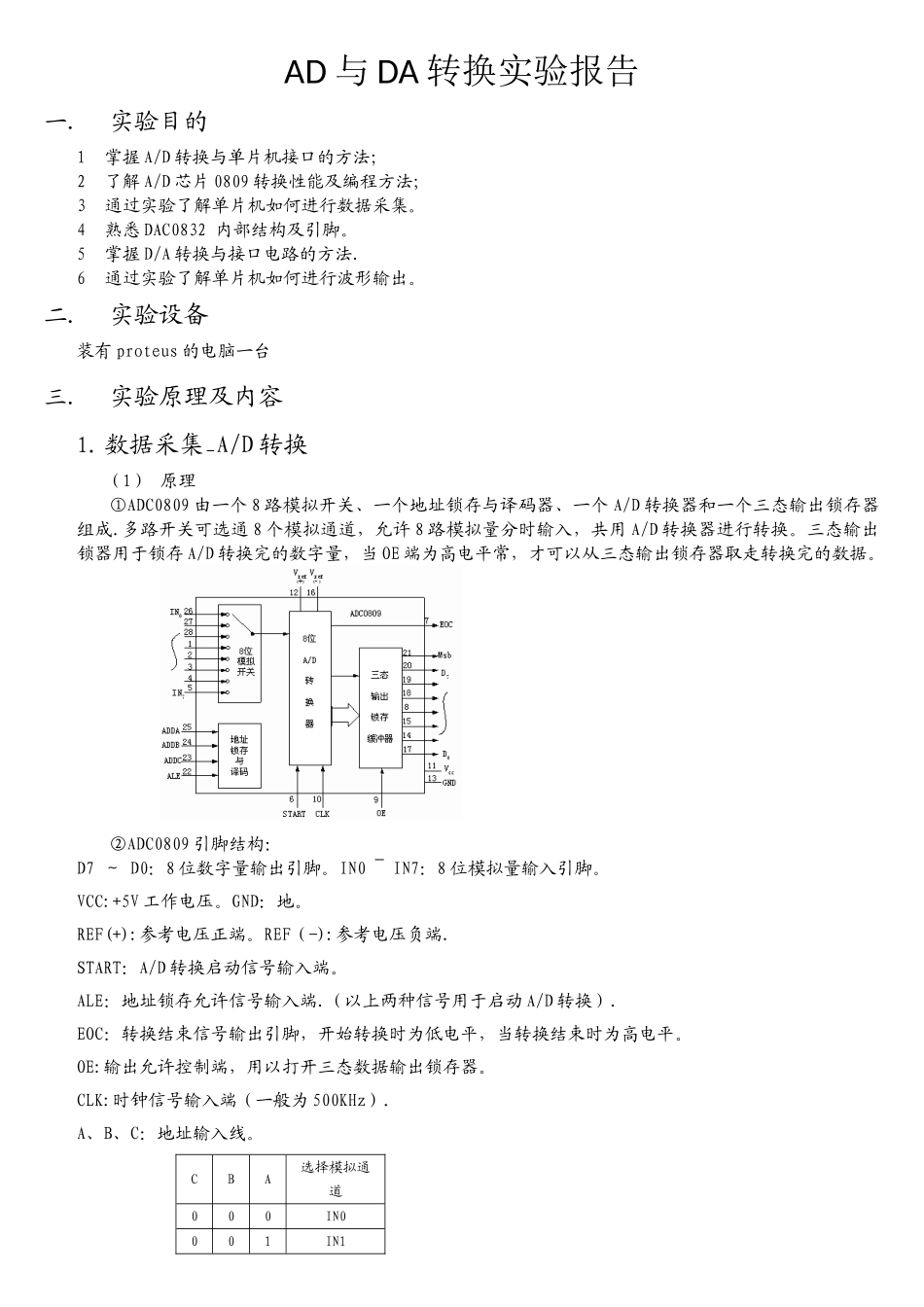

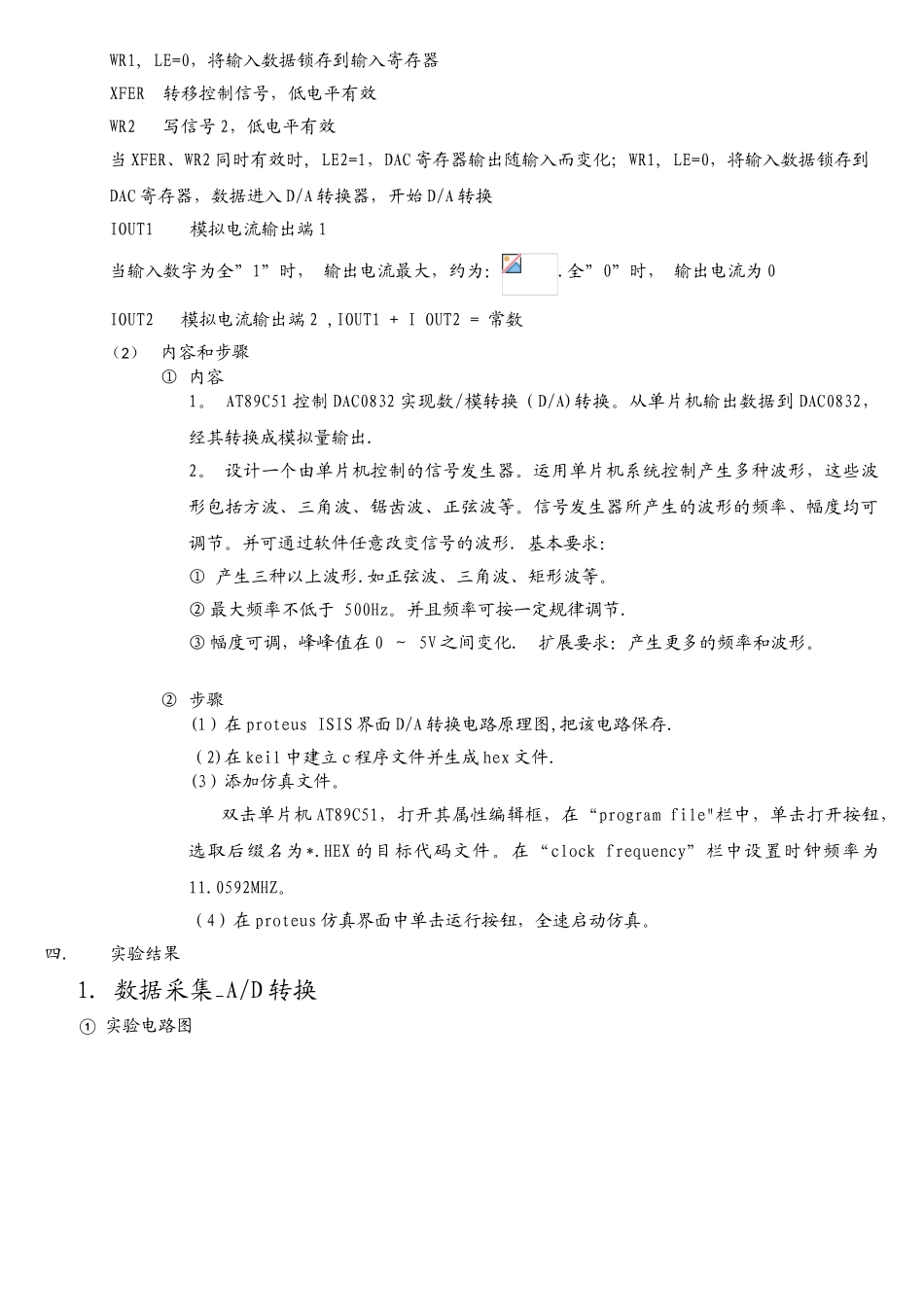

AD 与 DA 转换实验报告一． 实验目的1掌握 A/D 转换与单片机接口的方法；2了解 A/D 芯片 0809 转换性能及编程方法;3通过实验了解单片机如何进行数据采集。4熟悉 DAC0832 内部结构及引脚。5掌握 D/A 转换与接口电路的方法.6通过实验了解单片机如何进行波形输出。二． 实验设备装有 proteus 的电脑一台三． 实验原理及内容1. 数据采集_A/D 转换（1） 原理①ADC0809 由一个 8 路模拟开关、一个地址锁存与译码器、一个 A/D 转换器和一个三态输出锁存器组成.多路开关可选通 8 个模拟通道，允许 8 路模拟量分时输入，共用 A/D 转换器进行转换。三态输出锁器用于锁存 A/D 转换完的数字量，当 OE 端为高电平常，才可以从三态输出锁存器取走转换完的数据。②ADC0809 引脚结构： D7 ～ D0：8 位数字量输出引脚。IN0 ~ IN7：8 位模拟量输入引脚。VCC:+5V 工作电压。GND：地。REF(+):参考电压正端。REF（-):参考电压负端.START：A/D 转换启动信号输入端。ALE：地址锁存允许信号输入端.（以上两种信号用于启动 A/D 转换）. EOC：转换结束信号输出引脚，开始转换时为低电平，当转换结束时为高电平。OE:输出允许控制端，用以打开三态数据输出锁存器。CLK:时钟信号输入端（一般为 500KHz）.A、B、C：地址输入线。CBA选择模拟通道000IN0001IN1010IN2011IN3100IN4101IN5110IN6111IN7（2）内容和步骤1. 硬 件 电 路 设 计 : 设 计 基 于 单 片 机 控 制 的 AD 转 换 应 用 电 路 。 AD 转 换 芯 片 采 纳ADC0809。ADC0809 的通道 IN3 输入 0－5V 之间的模拟量，通过 ADC0809 转换成数字量在数码管上以十进制形成显示出来。ADC0809 的 VREF 接＋5V 电压。2. 软件设计: 程序设计内容（1） 进行 A/D 转换时,采纳查询 EOC 的标志信号来检测 A/D 转换是否完毕,经过数据处理之后在数码管上显示。(2) 进行 A/D 转换之前，要启动转换的方法：ABC＝110 选择第三通道.ST＝0，ST＝1，ST＝0 产生启动转换的正脉冲信号2. D/A 转换及数字式波形发生器（1） 原理典型 D/A 转换 DAC0832 芯片V cc 芯片电源电压, +5V～+15VVREF 参考电压， —10V～+10V RFB 反馈电阻引出端, 此端可接运算放大器输出端AGND 模拟信号地DGND 数字信号地DI7～ DI0 数字量输入信号。其中: DI0 为最低位,DI7 为最高位ILE 输入锁存允许信号， 高电平有效CS 片选信号， ...
