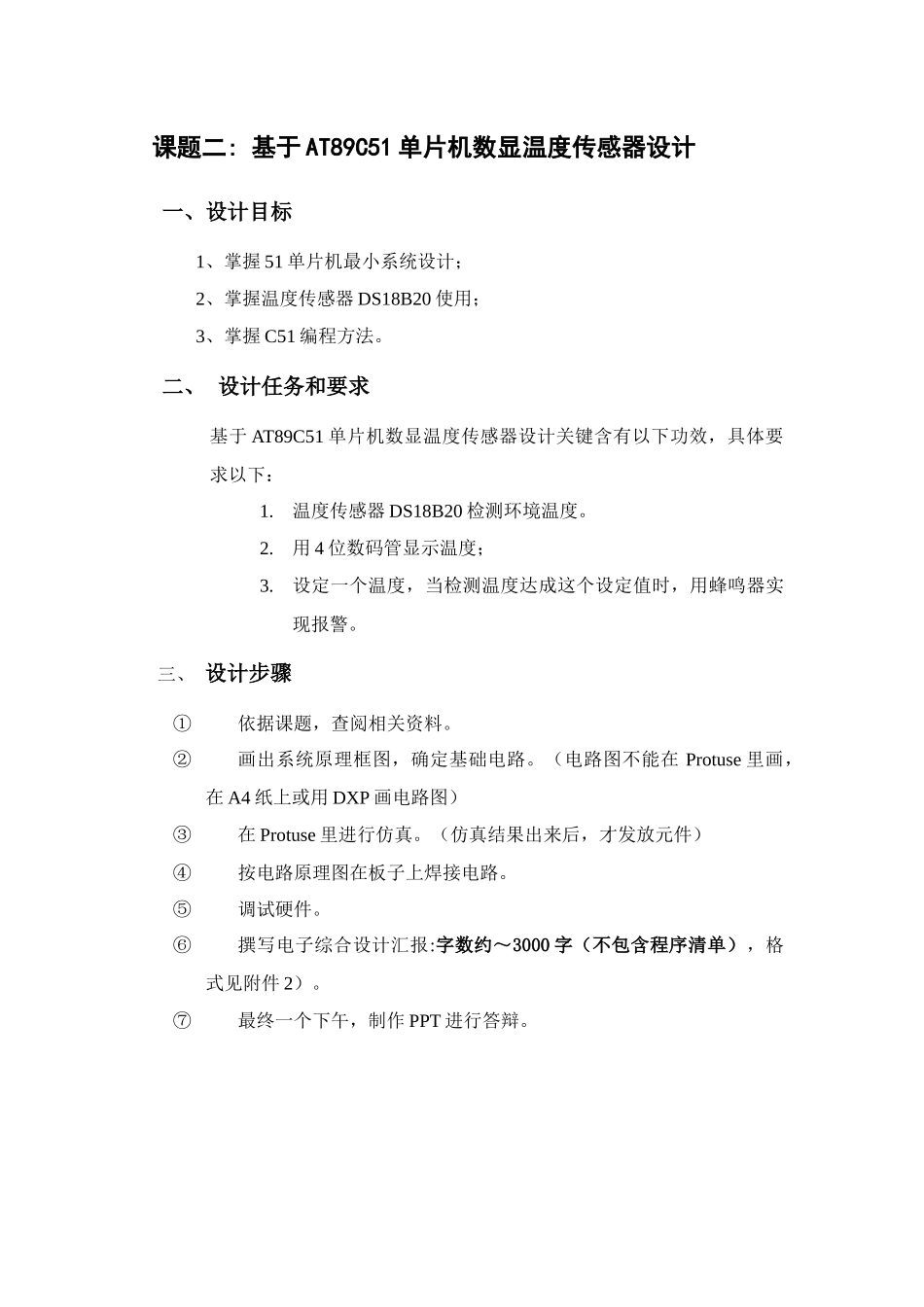

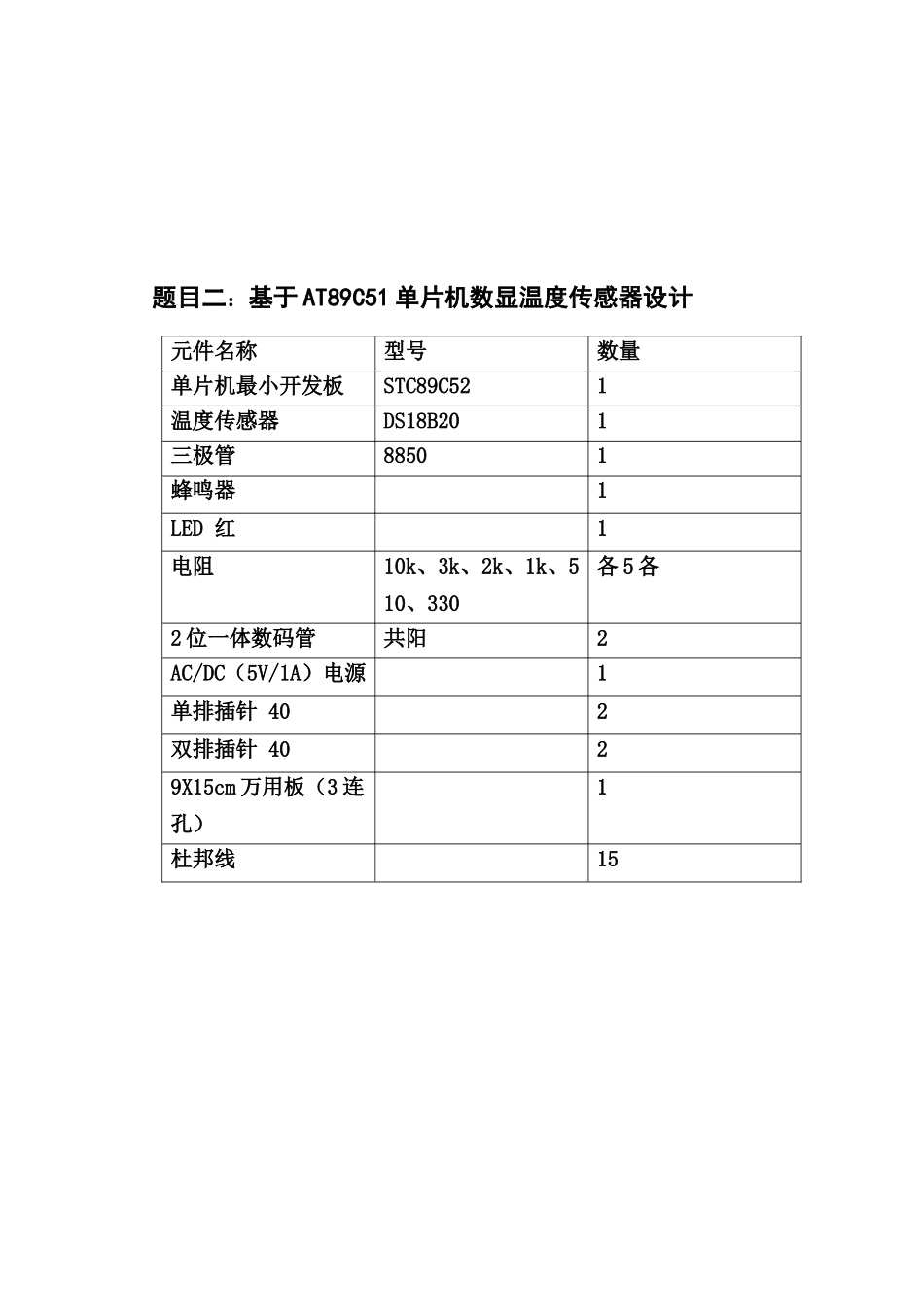

课题二: 基于 AT89C51 单片机数显温度传感器设计一、设计目标1、掌握 51 单片机最小系统设计；2、掌握温度传感器 DS18B20 使用；3、掌握 C51 编程方法。二、 设计任务和要求基于 AT89C51 单片机数显温度传感器设计关键含有以下功效，具体要求以下：1.温度传感器 DS18B20 检测环境温度。2.用 4 位数码管显示温度；3.设定一个温度，当检测温度达成这个设定值时，用蜂鸣器实现报警。三、 设计步骤① 依据课题，查阅相关资料。② 画出系统原理框图，确定基础电路。（电路图不能在 Protuse 里画，在 A4 纸上或用 DXP 画电路图）③ 在 Protuse 里进行仿真。（仿真结果出来后，才发放元件）④ 按电路原理图在板子上焊接电路。⑤ 调试硬件。⑥ 撰写电子综合设计汇报:字数约～3000 字（不包含程序清单），格式见附件 2）。⑦ 最终一个下午，制作 PPT 进行答辩。题目二：基于 AT89C51 单片机数显温度传感器设计元件名称型号数量单片机最小开发板STC89C521温度传感器DS18B201三极管88501蜂鸣器1LED 红1电阻10k、3k、2k、1k、510、330各 5 各2 位一体数码管共阳2AC/DC（5V/1A）电源1单排插针 402双排插针 4029X15cm 万用板（3 连孔）1杜邦线15附件 2：单片机原理及其应用课程设计设计汇报格式成绩：重庆大学城市科技学院电气学院基于 AT89C51 单片机数显温度传感器设计汇报一、设计目标作用本设计是一款简单有用小型数字温度计，所实行关键元件有传感器DS18B20，单片机 AT89C52，四位共阴极数码管一个，电容电阻若干。DS18B20支持“一线总线”接口，测量温度范围-55°℃—— +125°℃。在-10℃—— +85°℃范围内,精度为±0.5°℃。18B20 精度较差，为± 2°℃ 。现场温度直接以“一线总线”数字方法传输，大大提升了系统抗干扰性。适合于恶劣环境现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。此次数字温度计设计共分为五部分，主控制器，LED 显示部分，传感器部分，复位部分，按键设置部分，时钟电路。主控制器即单片机部分，用于存放程序和控制电路；LED 显示部分是指四位共阴极数码管，用来显示温度；传感器部分，即温度传感器，用来采集温度，进行温度转换；复位部分，即复位电路，按键部分用来设置上下限报警温度。测量总过程是，传感器采集到外部环境温度，并进行转换后传到单片机，经过单片机处理判定后将温度传输到数码管显示。二、设计要求基于 AT89C51 单片机数...
