单片机实现60s倒计时

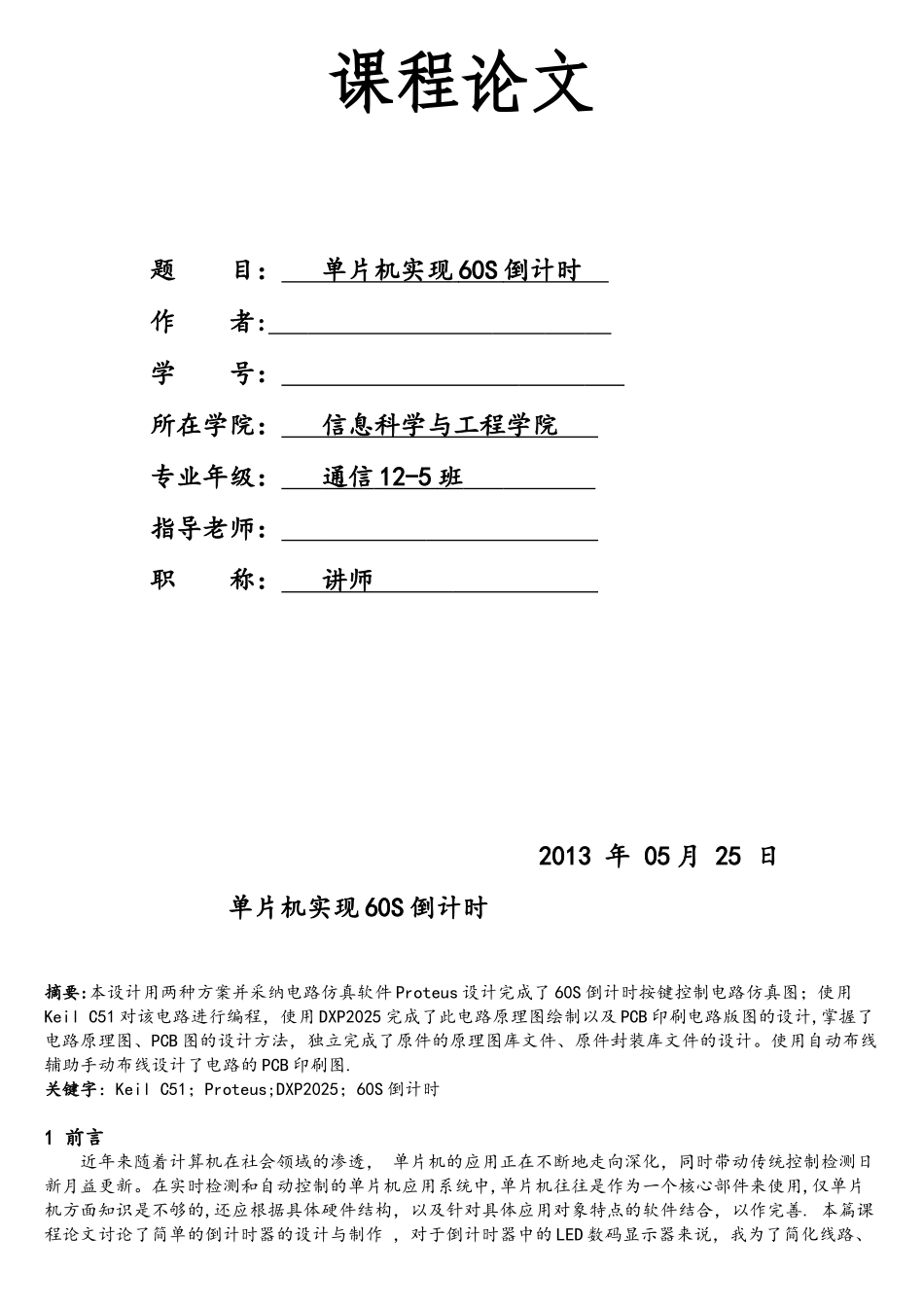

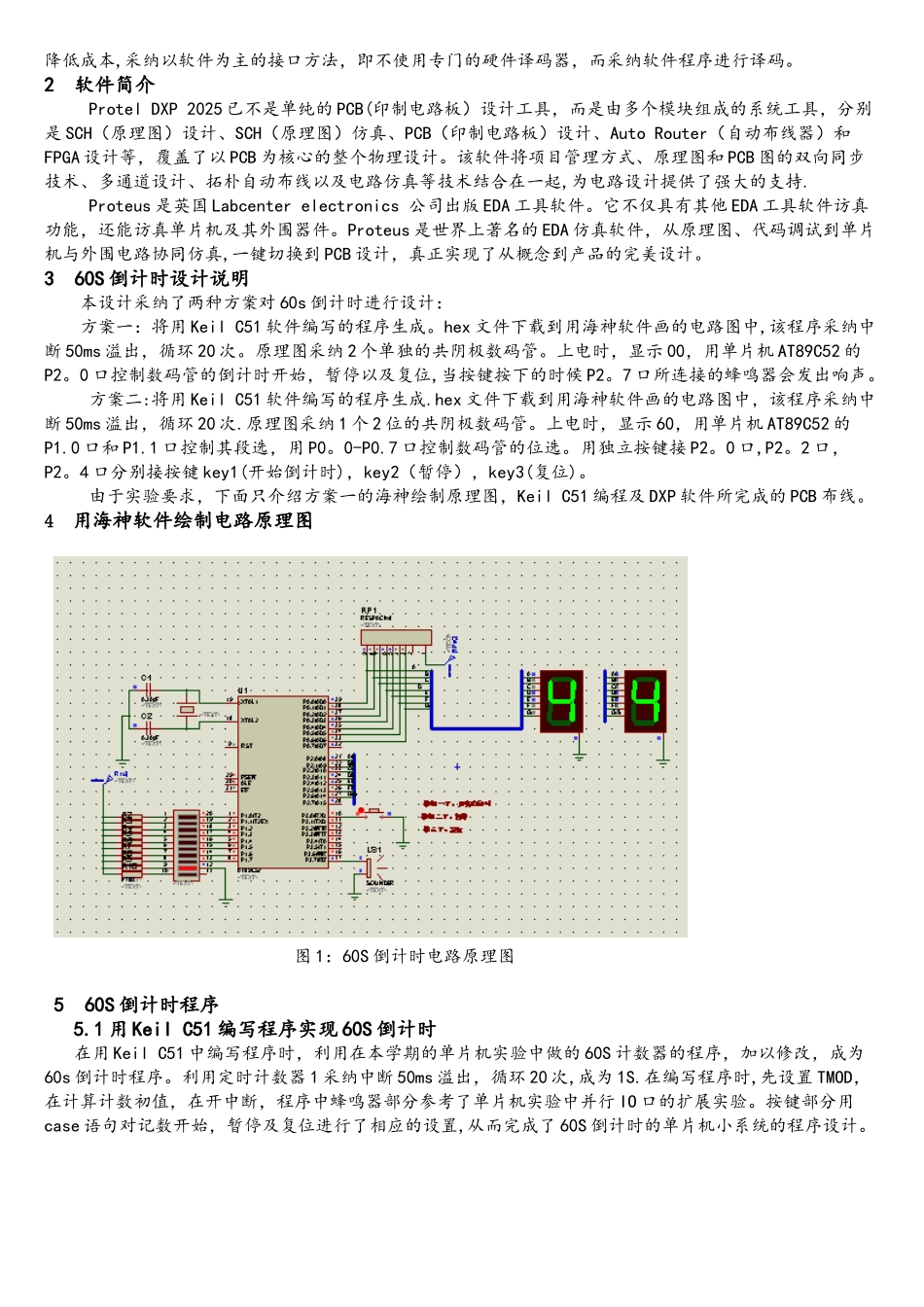

课程论文题 目： 单片机实现 60S 倒计时 作 者: 学 号： 所在学院： 信息科学与工程学院 专业年级： 通信 12-5 班 指导老师： 职 称： 讲师 2013 年 05 月 25 日 单片机实现 60S 倒计时摘要:本设计用两种方案并采纳电路仿真软件 Proteus 设计完成了 60S 倒计时按键控制电路仿真图；使用Keil C51 对该电路进行编程，使用 DXP2025 完成了此电路原理图绘制以及 PCB 印刷电路版图的设计,掌握了电路原理图、PCB 图的设计方法，独立完成了原件的原理图库文件、原件封装库文件的设计。使用自动布线辅助手动布线设计了电路的 PCB 印刷图.关键字：Keil C51；Proteus;DXP2025；60S 倒计时1 前言近年来随着计算机在社会领域的渗透， 单片机的应用正在不断地走向深化，同时带动传统控制检测日新月益更新。在实时检测和自动控制的单片机应用系统中,单片机往往是作为一个核心部件来使用,仅单片机方面知识是不够的,还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善. 本篇课程论文讨论了简单的倒计时器的设计与制作 ，对于倒计时器中的 LED 数码显示器来说，我为了简化线路、降低成本,采纳以软件为主的接口方法，即不使用专门的硬件译码器，而采纳软件程序进行译码。2 软件简介Protel DXP 2025 已不是单纯的 PCB(印制电路板）设计工具，而是由多个模块组成的系统工具，分别是 SCH（原理图）设计、SCH（原理图）仿真、PCB（印制电路板）设计、Auto Router（自动布线器）和FPGA 设计等，覆盖了以 PCB 为核心的整个物理设计。该软件将项目管理方式、原理图和 PCB 图的双向同步技术、多通道设计、拓朴自动布线以及电路仿真等技术结合在一起,为电路设计提供了强大的支持.Proteus 是英国 Labcenter electronics 公司出版 EDA 工具软件。它不仅具有其他 EDA 工具软件访真功能，还能访真单片机及其外围器件。Proteus 是世界上著名的 EDA 仿真软件，从原理图、代码调试到单片机与外围电路协同仿真,一键切换到 PCB 设计，真正实现了从概念到产品的完美设计。3 60S 倒计时设计说明 本设计采纳了两种方案对 60s 倒计时进行设计：方案一：将用 Keil C51 软件编写的程序生成。hex 文件下载到用海神软件画的电路图中,该程序采纳中断 50ms 溢出，循环 20 次。原理图采纳 2 个单独的共阴极数码管。上电时，显示 00，用单片机 AT89C52 的P2。0 口控制数码管的倒计...
