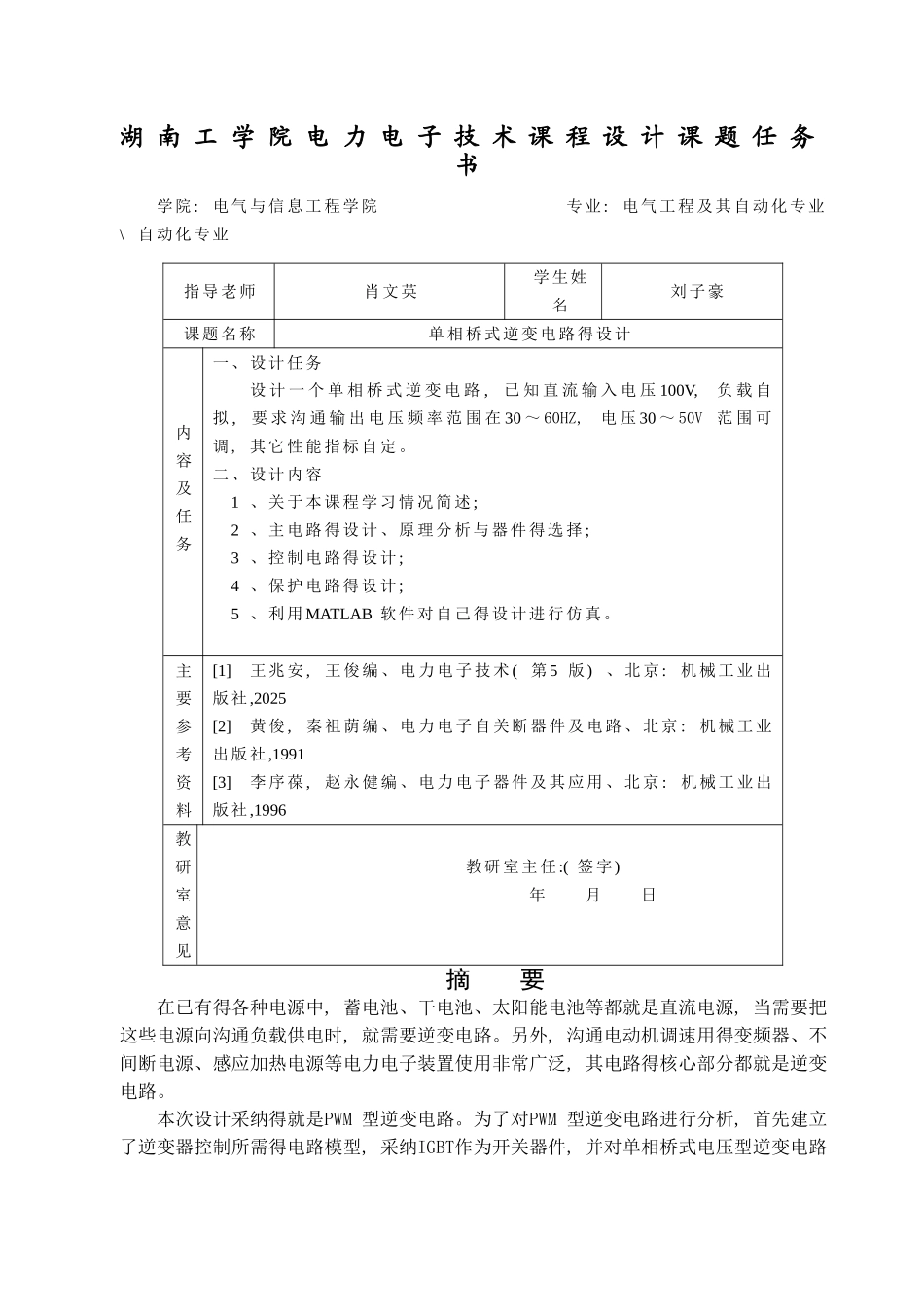

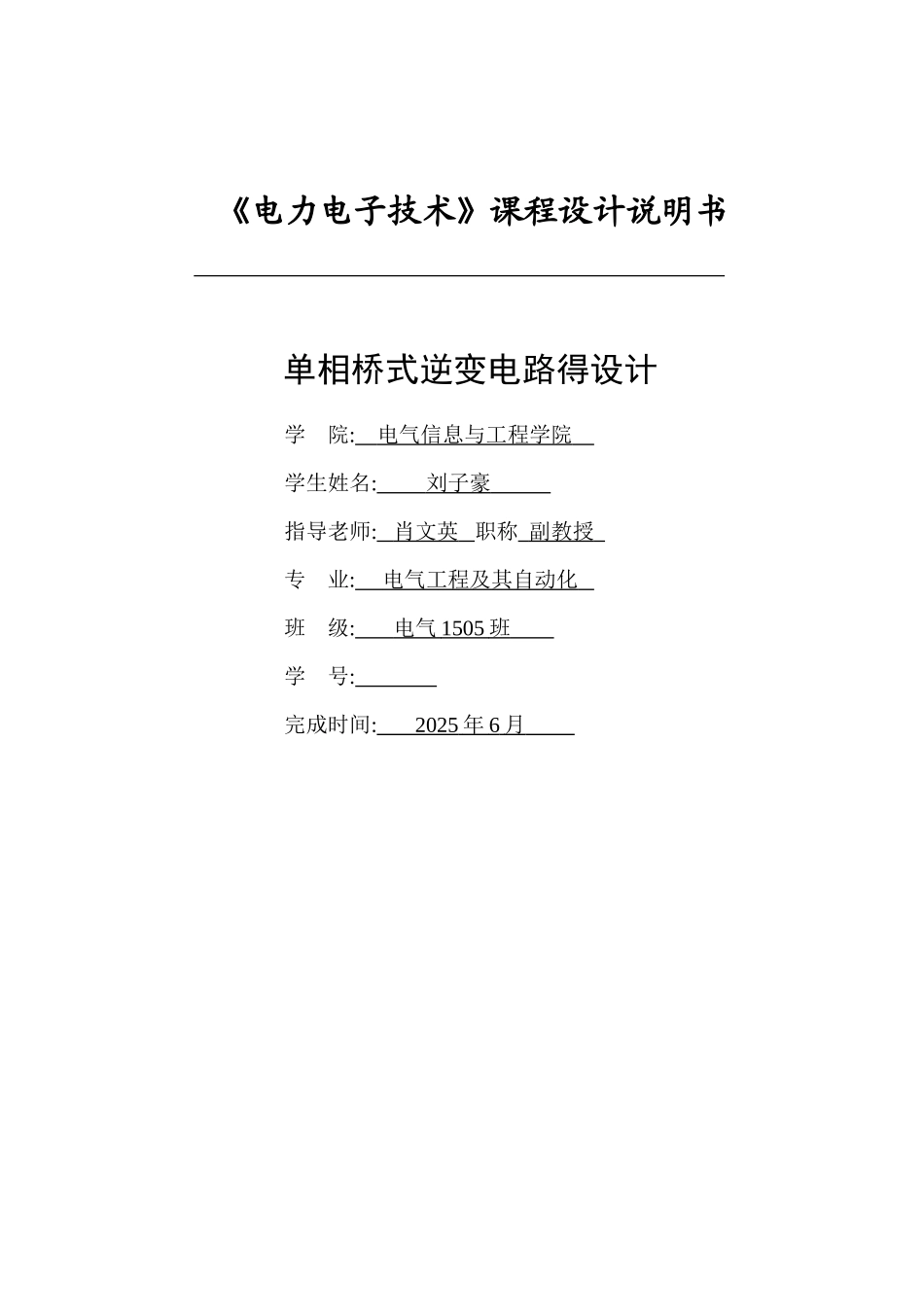

《电力电子技术》课程设计说明书 单相桥式逆变电路得设计学 院: 电气信息与工程学院 学生姓名: 刘子豪 指导老师: 肖文英 职称 副教授 专 业: 电气工程及其自动化 班 级: 电气 1505 班 学 号: 完成时间: 2025 年 6 月 湖 南 工 学 院 电 力 电 子 技 术 课 程 设 计 课 题 任 务书学院: 电气与信息工程学院 专业:电气工程及其自动化专业\自动化专业 指导老师肖文英学生姓名刘子豪课题名称单相桥式逆变电路得设计内容及任务一、设计任务设 计 一 个 单 相 桥 式 逆 变 电 路 ,已 知 直 流 输 入 电 压 100V,负 载 自拟 ,要 求 沟 通 输 出 电 压 频 率 范 围 在 30 ～ 60HZ,电 压 30 ～ 50V范 围 可调, 其它性能指标自定。二、设计内容1 、关于本课程学习情况简述 ;2 、主电路得设计、原理分析与器件得选择 ;3 、控制电路得设计;4 、保护电路得设计; 5 、利用MATLAB 软件对自己得设计进行仿真。主要参考资料[1] 王兆安 ,王俊编、电力电子技术 (第5 版)、北京 :机械工业出版社,2025[2] 黄俊 ,秦祖荫编、电力电子自关断器件及电路、北京 :机械工业出版社,1991[3] 李序葆 ,赵永健编、电力电子器件及其应用、北京 :机械工业出版社,1996教研室意见 教研室主任:( 签字)年 月 日摘 要在已有得各种电源中, 蓄电池、干电池、太阳能电池等都就是直流电源, 当需要把这些电源向沟通负载供电时, 就需要逆变电路。另外, 沟通电动机调速用得变频器、不间断电源、感应加热电源等电力电子装置使用非常广泛, 其电路得核心部分都就是逆变电路。本次设计采纳得就是PWM 型逆变电路。为了对PWM 型逆变电路进行分析, 首先建立了逆变器控制所需得电路模型, 采纳IGBT作为开关器件, 并对单相桥式电压型逆变电路与PWM 控制电路得工作原理进行了分析, 运用MATLAB中得SIMULINK对电路进行了仿真,给出了仿真波形, 并运用MATLAB提供得powergui模块对仿真波形进行了FFT 分析( 谐波分析) 。通过仿真分析表明, 运用PWM 控制技术可以很好得实现逆变电路得运行要求。在本次设计中我主要负责设计过程中搜集资料、数据得计算以及相关文档得整理。关键词: 逆变电路;PWM控制技术; 换流目 录1 绪论............................................................12 课程设计得方案..................................................22 、1 概...
